Inbetriebnahme • Montage
Slide-in USB FDD

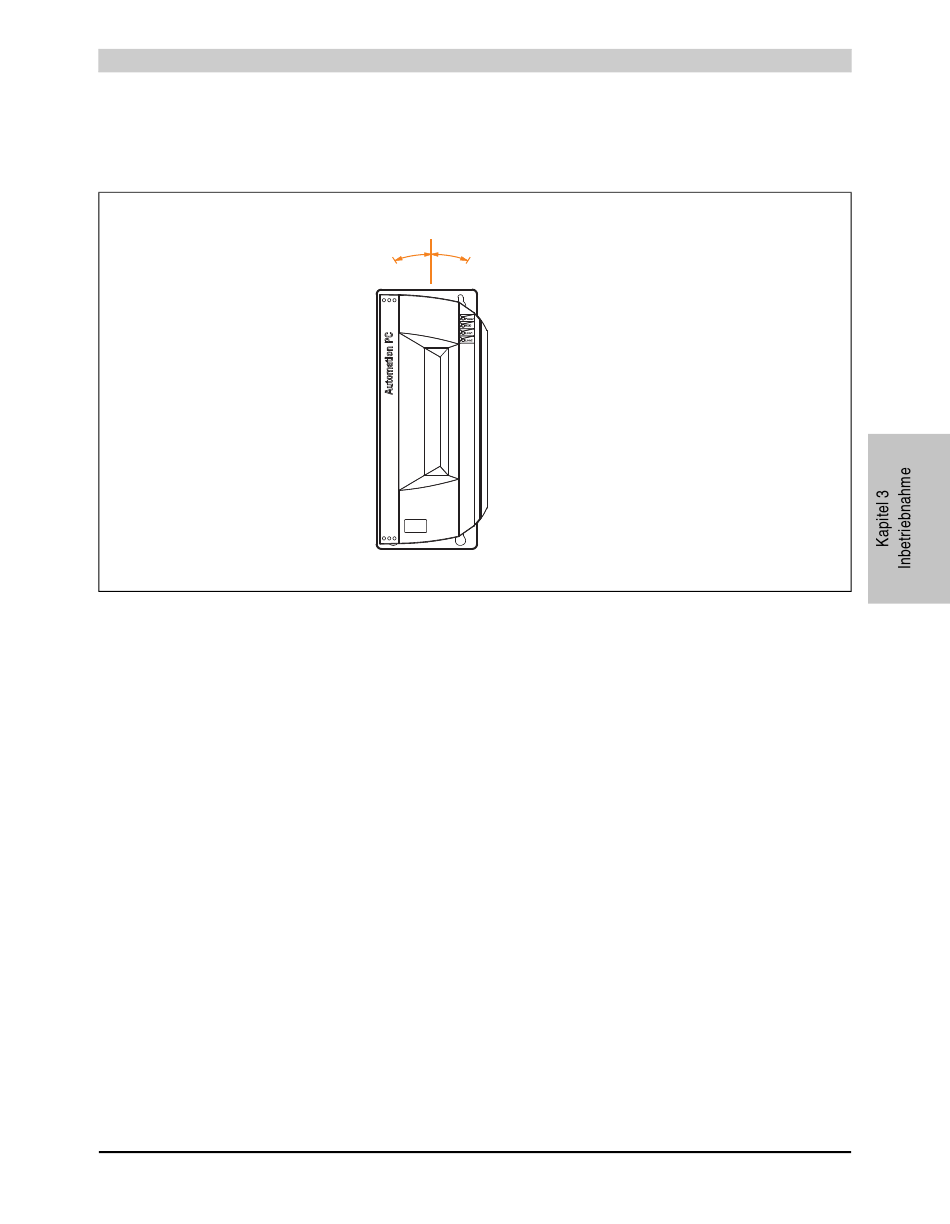

Die nachfolgende Abbildung zeigt die möglichen Einbaulagen eines APC620 Gerätes in Verbin-
dung mit dem Slide-in USB FDD Laufwerk (5AC600.FDDS-00).
1)
vertikal 1
90°
0°
1) Nur in Verwendung eines Lüfter Kits erlaubt.

Abbildung 144: Einbaulagen APC620 mit Slide-in USB FDD Laufwerk

Einbaulage „vertikal 1" ist beim Montagewinkel von 0° auch ohne Lüfter Kit möglich.
Automation PC 620 Anwenderhandbuch V 2.68 305
