Abbildung 422: Distanzbolzen Und Distanzring Montieren; Abbildung 423: Usv Modul Montieren; Abbildung 424: Verbindungskabel Anstecken - B&R Automation PC 620 Anwenderhandbuch

Wartung / Instandhaltung • Montage des USV Moduls
• Distanzbolzen und Distanzring montieren (mittels Innensechskant Schraubendreher
Größe 5).
• USV Modul mit 2 Torxschrauben (T10) und 1 Torxschraube (T10) montieren. Es sind die
zuvor entfernten Torxschrauben und eine Torxschraube aus dem Montagematerial zu
verwenden.
• Verbindungskabel anstecken (siehe markierte Buchsen).
768

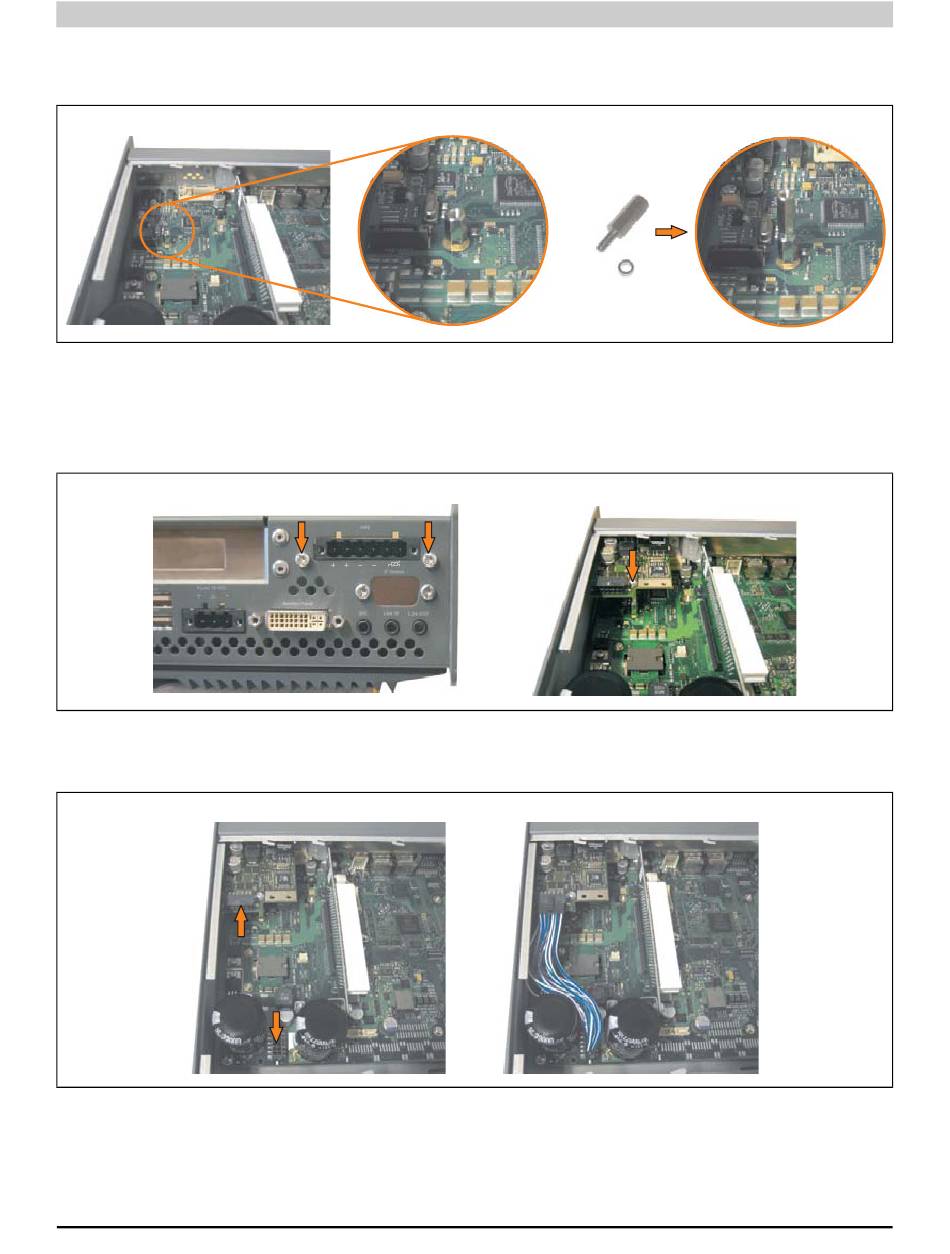

Abbildung 422: Distanzbolzen und Distanzring montieren

Abbildung 423: USV Modul montieren

Abbildung 424: Verbindungskabel anstecken

14 mm Distanzbolzen
+ Distanzring
Automation PC 620 Anwenderhandbuch V 2.68
