2.14.23 Status LEDs Power, CF, Link (nur APC620 embedded)

Die Status LEDs sind in der Systemeinheit integriert und befinden sich hinter der orangen
Frontabdeckung.
LED Farbe Bedeutung
grün ein Spannungsversorgung OK
Das System befindet sich im
Stromspar- Standby Modus
rot ein (S5: Soft-off Modus oder S4:
Power Hibernate Modus -Suspend-
to-Disk)
Spannungsversorgung nicht
1)
orange ein OK; das System läuft im Batte-
riebetrieb.
Signalisiert einen Compact-
CF gelb ein Flash Zugriff (schreibend bzw.
lesend)
Aktive SDL Verbindung beim
ein
Monitor/Panel Anschluss
Eine aktive SDL Verbindung
blin- wurde durch einen Span-
Link gelb
ken nungsverlust der Displayein-
heit unterbrochen.
Keine aktive SDL Verbindung
aus
vorhanden.

Tabelle 63: Status LEDs Power, CF, Link (nur APC620 embedded)

1) Leuchtet nur bei installierter Add-on USV.
Automation PC 620 Anwenderhandbuch V 2.68

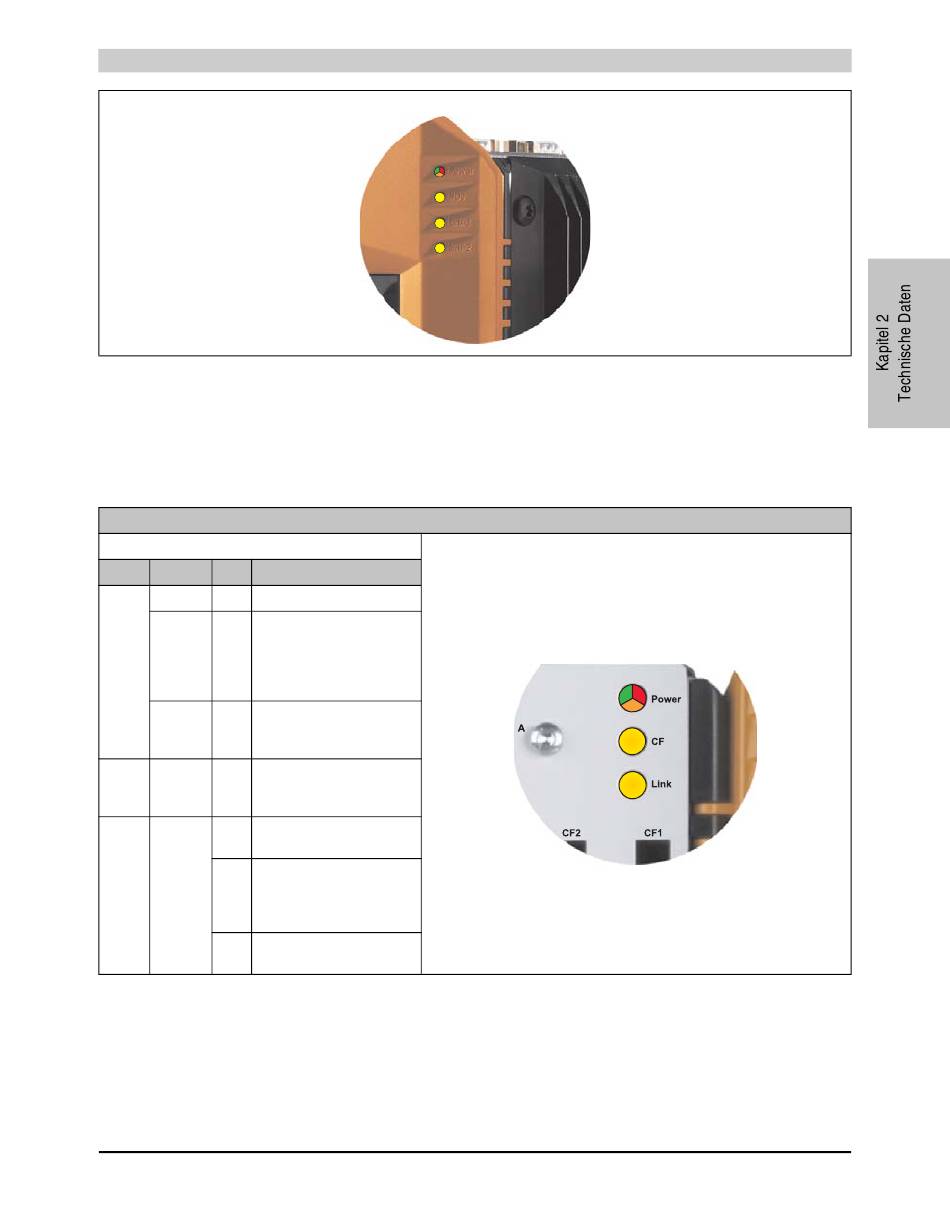

Abbildung 46: Status LEDs Vorderseite
