Ausdehnung [m]
1200
Vorzugsweise sollte das verwendete Kabelmaterial folgende Eigenschaften aufweisen bzw. nur
geringfügig davon abweichen um eine optimale Übertragungsrate zu erreichen.
RS422 Kabel
Signalleiter
Kabelquerschnitt
Aderisolation
Leiterwiderstand
Verseilung
Schirm
Groundleiter
Kabelquerschnitt
Aderisolation
Leiterwiderstand
Außenmantel
Material
Eigenschaften
Gesamtschirmung

Betrieb als RS485-Schnittstelle

Für den Betrieb sind die Pins der RS422 Defaultschnittstelle (1,4,6 und 9) zu verwenden. Dazu
sind die Pins wie abgebildet zu verbinden.

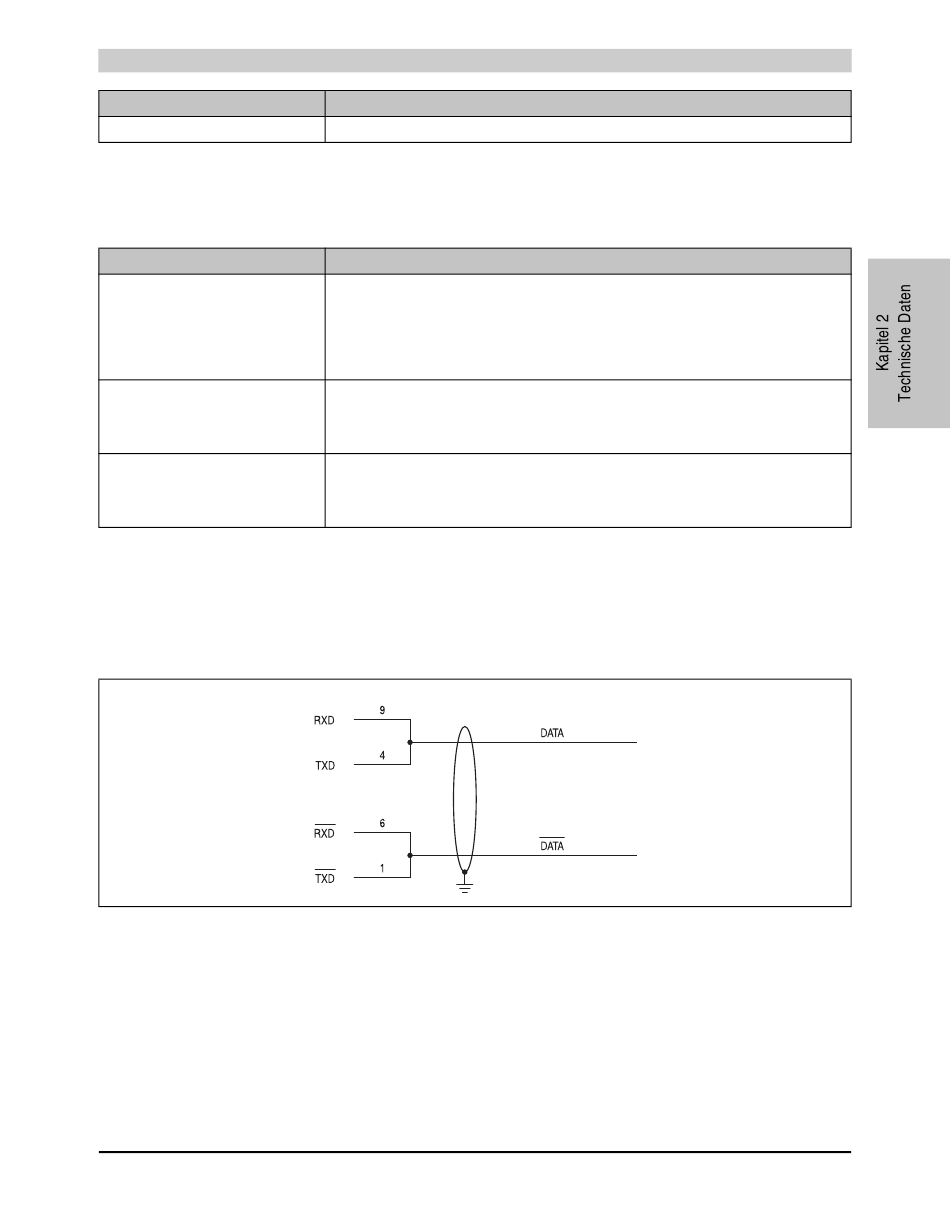

Abbildung 126: Add-on RS232/422/485 Interface - Betrieb im RS485 Modus

Das Schalten der RTS Leitung muss für jedes Senden wie auch Empfangen vom Treiber durch-
geführt werden, es gibt keine automatische Rückschaltung. Dies kann nicht in Windows konfi-
guriert werden.
Bei großen Leitungslängen kann es durch den Spannungsabfall zu größeren Potentialdifferen-
zen zwischen den Busteilnehmern kommen, die die Kommunikation behindern. Dies kann durch
Mitführen der Masseleitung verbessert werden.
Automation PC 620 Anwenderhandbuch V 2.68
Tabelle 122: RS422 Buslänge und Übertragungsraten

Tabelle 123: RS422 Kabel Anforderungen

Technische Daten • Einzelkomponenten
Übertragungsrate [kBit/s]
typ. 115
Eigenschaft
4 x 0,25 mm² (24AWG/19), verzinnte Cu-Litze
PE
≤ 82 Ω / km
Adern zum Paar verseilt
Paarschirmung mit Aluminiumfolie
1 x 0,34 mm² (22AWG/19), verzinnte Cu-Litze
PE
≤ 59 Ω / km
PUR Mischung
halogenfrei
aus verzinnten Cu-Drähten
279
