Zubehör • USB Media Drive - 5MD900.USB2-01
12.8.2 Abmessungen

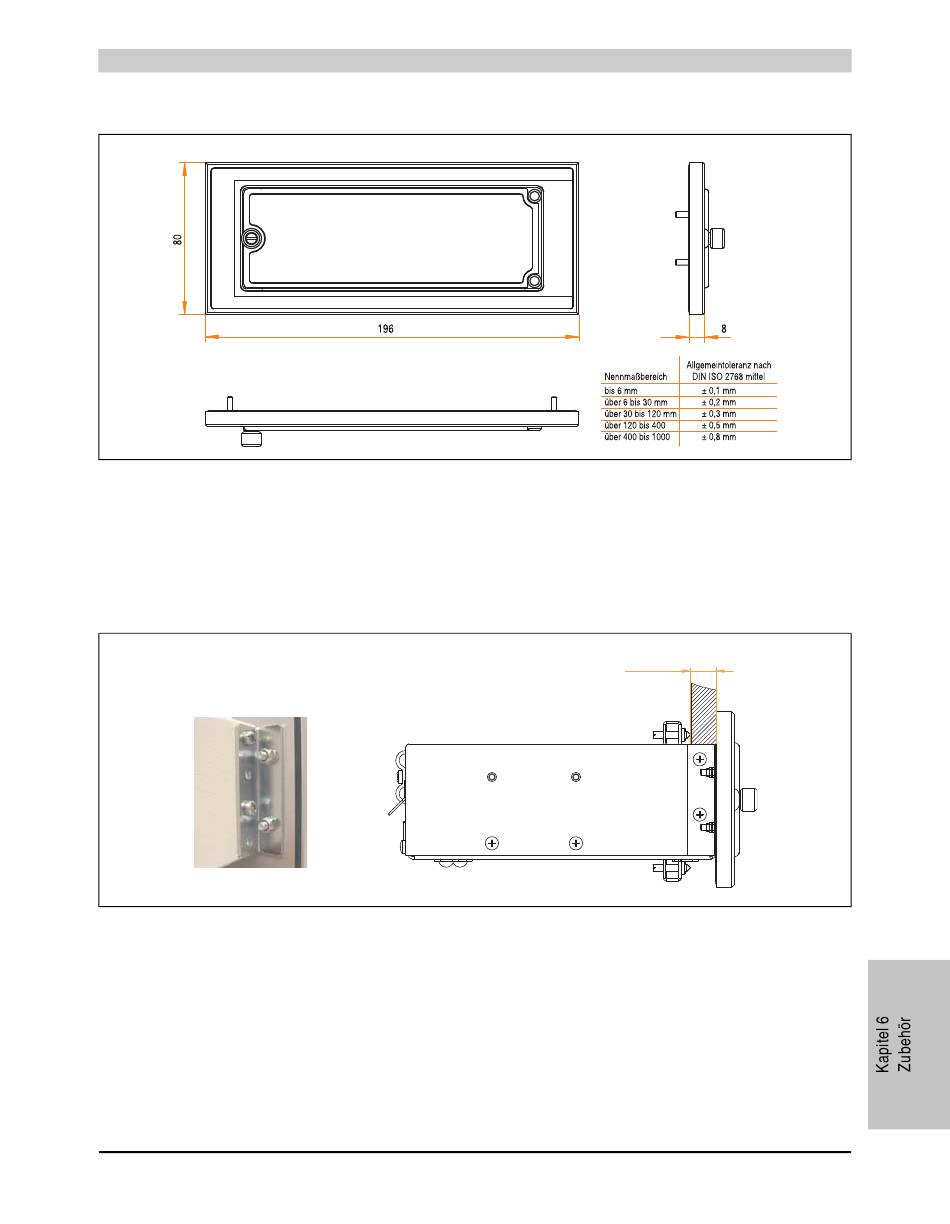

Abbildung 335: Abmessung 5A5003.03

12.8.3 Montage
Die Frontklappe wird mittels den 2 Hutschienenwinkel (beigepackt beim USB Media Drive) und
den 4 Sicherungsmuttern befestigt. Mit den 4 beiliegenden Halteklammern kann das Gesamtge-
rät (USB Media Drive + Frontklappe) z.B. in einer Schaltschranktür montiert werden.
max. 10 mm
Mounting
Installation depth

Abbildung 336: Frontklappenmontage und Klemmdicke

Automation PC 620 Anwenderhandbuch V 2.68 683
