18. PCI Ethernet Karten
18.1 PCI Ethernet Card 10/100 - 5ACPCI.ETH1-01
Die universal (3,3V bzw. 5V) half size PCI Ethernet Karte verfügt über einen 10/100 MBit/s Netz-
werkanschluss und kann als ergänzende Netzwerkschnittstelle in einem standard 16 Bit PCI
Steckplatz gesteckt und betrieben werden.

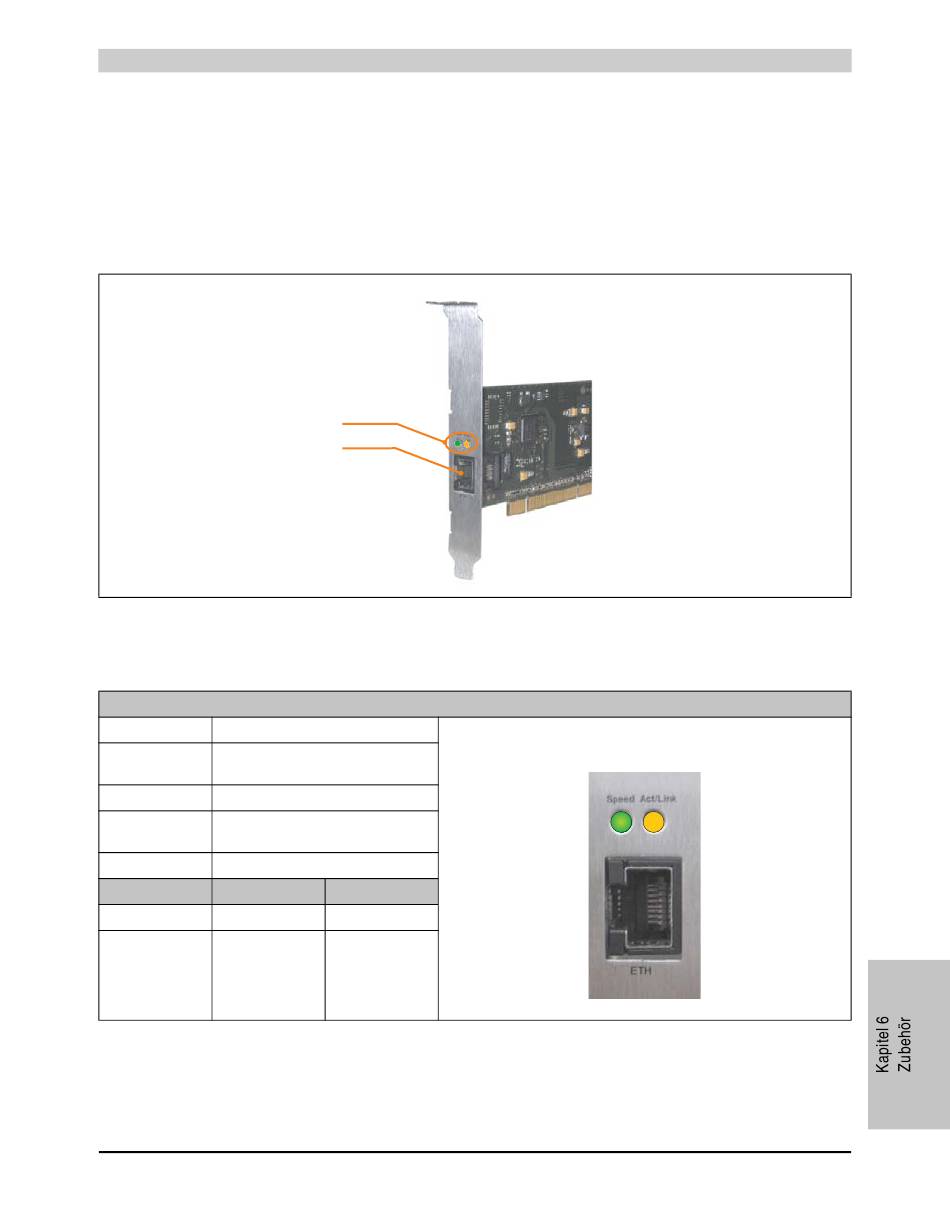

Abbildung 379: PCI Ethernet Card 10/100 - 5ACPCI.ETH1-01

18.1.1 Technische Daten
Controller
Versorgung Universalkarte (2 Kerben)
Verkabelung
Übertragungsge-
schwindigkeit
Kabellänge max. 100 m (min. Cat5e)
LED Ein
Grün 100 MBit/s
Orange Link
(Eine Verbindung
zu einem Ethernet
Netzwerk ist vor-
handen)
1) Beide Betriebsarten möglich. Umschaltung erfolgt automatisch.
Automation PC 620 Anwenderhandbuch V 2.68
LEDs ETH1
rkanschluss
Ethernetanschluss
Intel 82551ER
für 3,3V bzw. 5V
S/STP (Cat5e)
1)
10/100 MBit/s
Aus
10 MBit/s
Activity (Blinkt)
(Daten werden
übertragen)

Tabelle 456: Ethernetanschluss ETH

Zubehör • PCI Ethernet Karten
RJ45 Twisted Pair (10BaseT/100BaseT), female
Speed Act/Link
ETH
