4.11 Sechs AP900 und zwei AP800 über SDL (onboard) und SDL (AP Link)
An der integrierten SDL Schnittstelle (onboard) sind drei Automation Panel 900 (max. UXGA)
und ein Automation Panel 800 über SDL angeschlossen. An den optionalen SDL Transmitter
werden zusätzlich drei Automation Panel 900 (max. UXGA) und ein Automation Panel 800 be-
trieben. Die Automation Panel in jedem Strang müssen jeweils vom gleichen Typ sein. Die Bil-
dinhalte der beiden Stränge sind verschieden (Erweiterter Desktop), wobei die Displays im
jeweiligen Strang denselben Bildinhalt (Display Clone) zeigen.
USB wird bis zu einer maximalen Distanz (Segment 1 + Segment 2) von 30 m an den ersten bei-
den Displays unterstützt. Ab einer maximalen Distanz von 30 m steht USB ausschließlich nur
am ersten Display (front- und rückseitig), bis maximal 40 m, zur Verfügung. USB Geräte können
nur direkt (ohne Hub) an den Automation Panel 900 Geräten angeschlossen werden.
Monitor / Panel
AP Link
Anschluss
Anschluss
SDL Segemt1
max.40 Meter
Automation PC 620
mit AP Link
5AC600.SDL0-00
Graphics Engine 1
Graphics Engine 2
Interne APC620
x
Panel Nummer
segmentlängen abhängig un
segmentlängenabhängig
nicht unterstützt

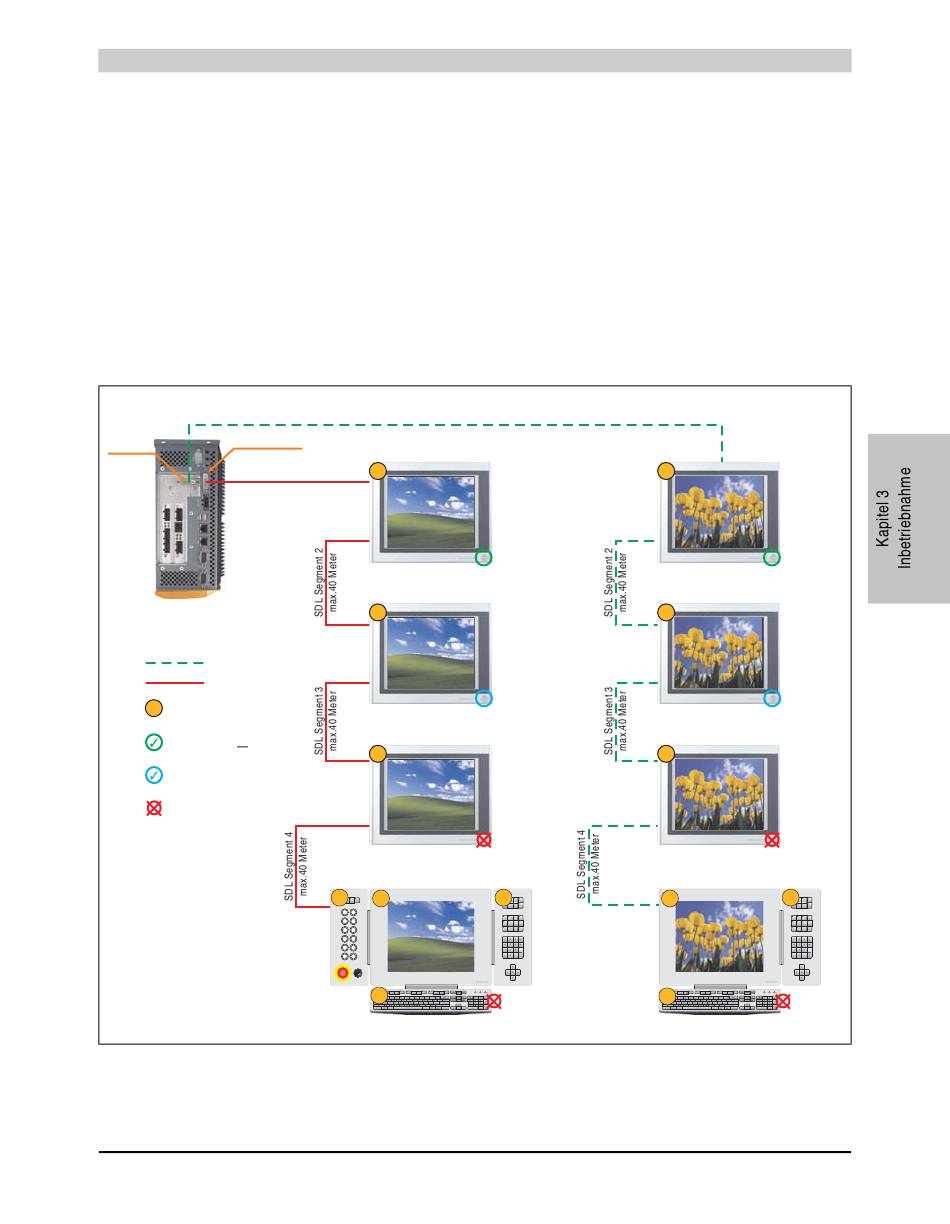

Abbildung 156: Konfiguration - Sechs AP900 und zwei AP800 über SDL (onboard) und SDL (AP Link)
Automation PC 620 Anwenderhandbuch V 2.68
SDL Segment 1
max.40 Meter
0
✓
USB OK
Link: 5DLSDL.1000-01
1
✓ USB
möglich
Link: 5DLSDL.1000-01
2
kein USB
möglich
Link: 5DLSDL.1000-01
4 6
3
5 Kein USB
möglich
Automation Panel 800
Inbetriebnahme • Anschlussbeispiele
8
Link: 5DLSDL.1000-01
9
Link: 5DLSDL.1000-01
10
Link: 5DLSDL.1000-01
11
12
Automation Panel 800
✓
USB OK
✓ USB
möglich
kein USB
möglich
13
Kein USB
möglich
