Abmessungen; Abbildung 21: Apc620 Embedded Variante Abmessungen - B&R Automation PC 620 Anwenderhandbuch

Technische Daten • Gesamtgerät

2.5.3 Abmessungen

58
11,5 35
ø11
68,3
52,5
3
58
88
ø5,4
12,8
Nennmaßbereich
bis 6 mm
über 6 bis 30 mm
über 30 bis 120 mm
über 120 bis 400
über 400 bis 1000

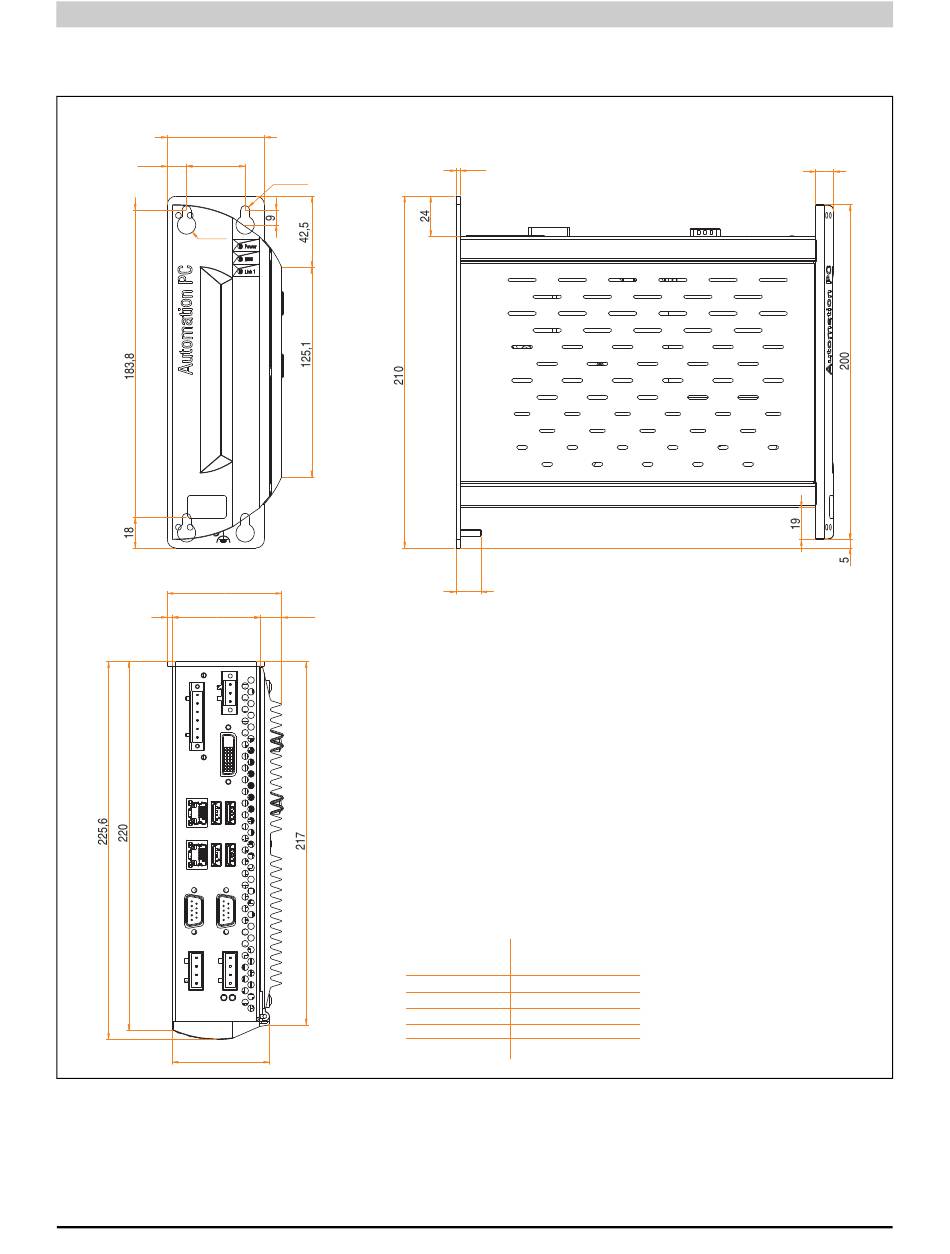

Abbildung 21: APC620 embedded Variante Abmessungen

2,5
15
Allgemeintoleranz nach
DIN ISO 2768 mittel
± 0,1 mm
± 0,2 mm
± 0,3 mm
± 0,5 mm
± 0,8 mm
Automation PC 620 Anwenderhandbuch V 2.68
10,7
