Technische Daten • Gesamtgerät

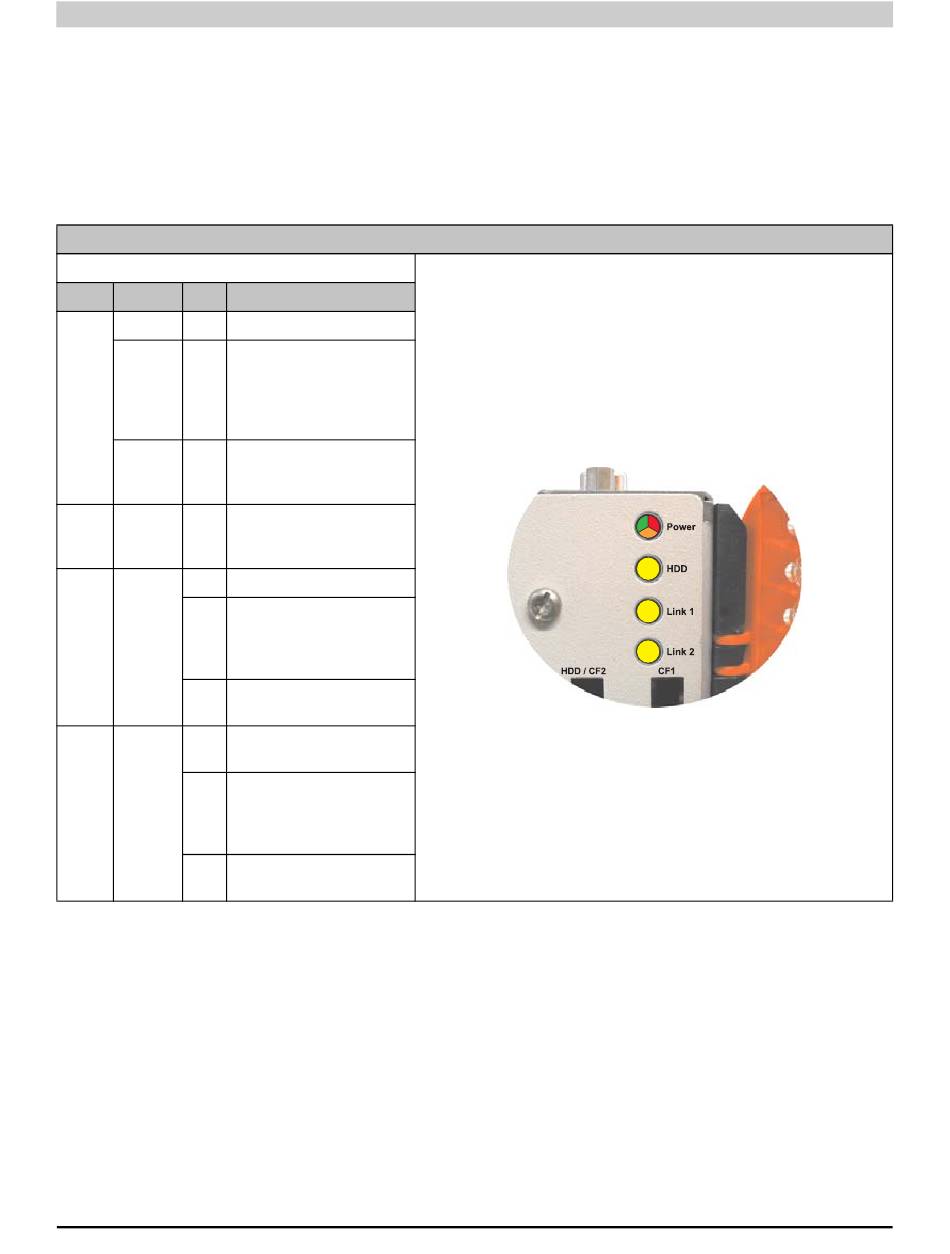

2.14.22 Status LEDs

Die Status LEDs sind in der Systemeinheit integriert und befinden sich hinter der orangen
Frontabdeckung.
Die Beschreibung der Status LEDs der APC620 embedded Geräte siehe Abschnitt "Status LEDs
Power, CF, Link (nur APC620 embedded)", auf Seite 151.
LED Farbe Bedeutung
grün ein Spannungsversorgung OK
Das System befindet sich im
Stromspar- Standby Modus
rot ein (S5: Soft-off Modus oder S4:
Power Hibernate Modus -Suspend-
to-Disk)
Spannungsversorgung nicht
1)
orange ein OK; das System läuft im Batte-
riebetrieb.
Signalisiert einen IDE Lauf-
HDD gelb ein werkszugriff (CF, HDD, CD,
usw.)
ein Aktive SDL Verbindung.
Eine aktive SDL Verbindung
blin- wurde durch einen Span-
Link 1 gelb ken nungsverlust der Displayein-
heit unterbrochen.
Keine aktive SDL Verbindung
aus
vorhanden.
Aktive SDL Verbindung am AP
ein
Link Slot.
Eine aktive SDL Verbindung
blin- am AP Link Slot wurde durch
Link 2 gelb
ken einen Spannungsverlust der
Displayeinheit unterbrochen.
Keine aktive SDL Verbindung
aus
am AP Link Slot vorhanden.
1) Leuchtet nur bei installierter Add-on USV.
Das Licht der Status LEDs wird über Lichtwellenleiter an die Vorderseite der Frontabdeckung
geführt.
150
Status LEDs

Tabelle 62: Technische Daten Status LEDs
