ro
6.5.2.1 Verificarea rezistenței izolației
bobinajului motorului
6.5.2.2 Verificarea rezistenței senzorului
de temperatură
6.5.2.3 Verificarea rezistenței
electrodului extern pentru
controlul camerei de etanșare
6.5.3 Racord la motorul monofazat
PE N L
C
r
M 1~

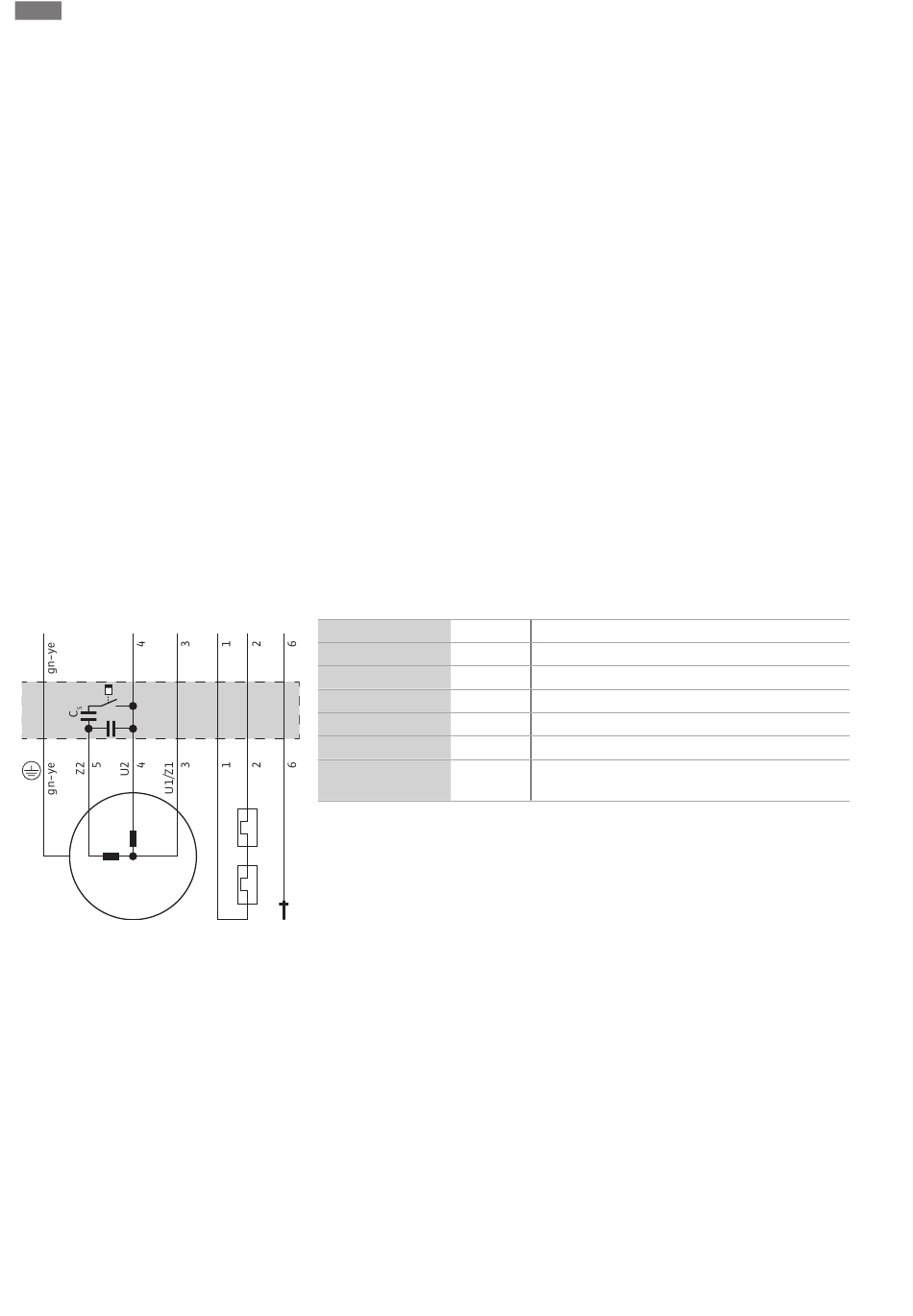

Fig. 7: Plan de conexiuni la motorul monofazat
6.5.4 Racord motor trifazat
674
Instalarea și racordarea electrică
▪ Dispozitivul de supraveghere este defect.
În cazul unei defecțiuni, contactați departamentul de service.
Măsurați rezistența izolației cu un dispozitiv de verificare a izolației (tensiune continuă
de măsurare = 1000 V). Respectați următoarele valori:
▪ La prima punere în funcțiune: Rezistența izolației nu poate scădea sub 20 MΩ.
▪ La alte măsurători: Valoarea trebuie să fie mai mare de 2 MΩ.
Măsurați rezistența senzorului de temperatură cu un ohmmetru. Trebuie respectate
următoarele valori de măsurare:
▪ Senzor cu bimetal: Valoare de măsurare = 0 Ohmi (pasaj liber).
▪ Senzor PTC (conductor rece): Valoarea de măsurare depinde de numărul de senzori
montați. Un senzor PTC are o rezistență la rece cuprinsă între 20 și 100 Ohmi.
– În cazul a trei senzori în serie, valoarea de măsurare este cuprinsă între 60 și
300 Ohmi.
– În cazul a patru senzori în serie, valoarea de măsurare este cuprinsă între 80 și
400 Ohmi.
Măsurați rezistența electrodului cu un ohmmetru. Valoarea măsurată trebuie să tindă
spre „infinit". Valorile ≤ 30 kOhm indică prezența apei în ulei. Efectuați un schimb de
ulei!
Versiunea cu curent monofazat este echipată cu terminații de cablu libere. Racordul la
rețeaua electrică se realizează prin conectarea cablurilor de alimentare în panoul de
protecție și automatizare. Dispuneți întotdeauna racordarea de către un electrician
calificat!
NOTĂ! Conductorii individuali sunt denumiți conform planului de conexiuni. Nu tăiați
acești conductori! Nu există alte asocieri între denumirea conductorului și planul de
conexiuni.
20 21 DK
Conductor
1, 2
3
4
5
6
Verde/galben (gn-
ye)
Versiunea cu curent trifazat este dotată cu capete liber de cablu. Racordul la rețeaua
electrică se realizează prin conectarea cablurilor de alimentare în panoul de protecție și
automatizare. Dispuneți întotdeauna racordarea de către un electrician calificat!
Pentru sensul de rotație corect trebuie să existe un câmp rotativ la dreapta.
NOTĂ! Conductorii individuali sunt denumiți conform planului de conexiuni. Nu tăiați
acești conductori! Nu există alte asocieri între denumirea conductorului și planul de
conexiuni.
Denumire Bornă
20, 21 Supravegherea bobinajului motorului
U1/Z1 L
U2 N
Z2 Racord pentru condensatorul de pornire și de lucru
DK Supravegherea compartimentului motorului
PE Legătură la masă
