cs
6.5.2.2
Kontrola odporu teplotního čidla
6.5.2.3
Prověření odporu externí
elektrody pro kontrolu těsnicí
komory
6.5.3
Připojení motoru na jednofázový
střídavý proud
PE
N
L
C
r
M 1~

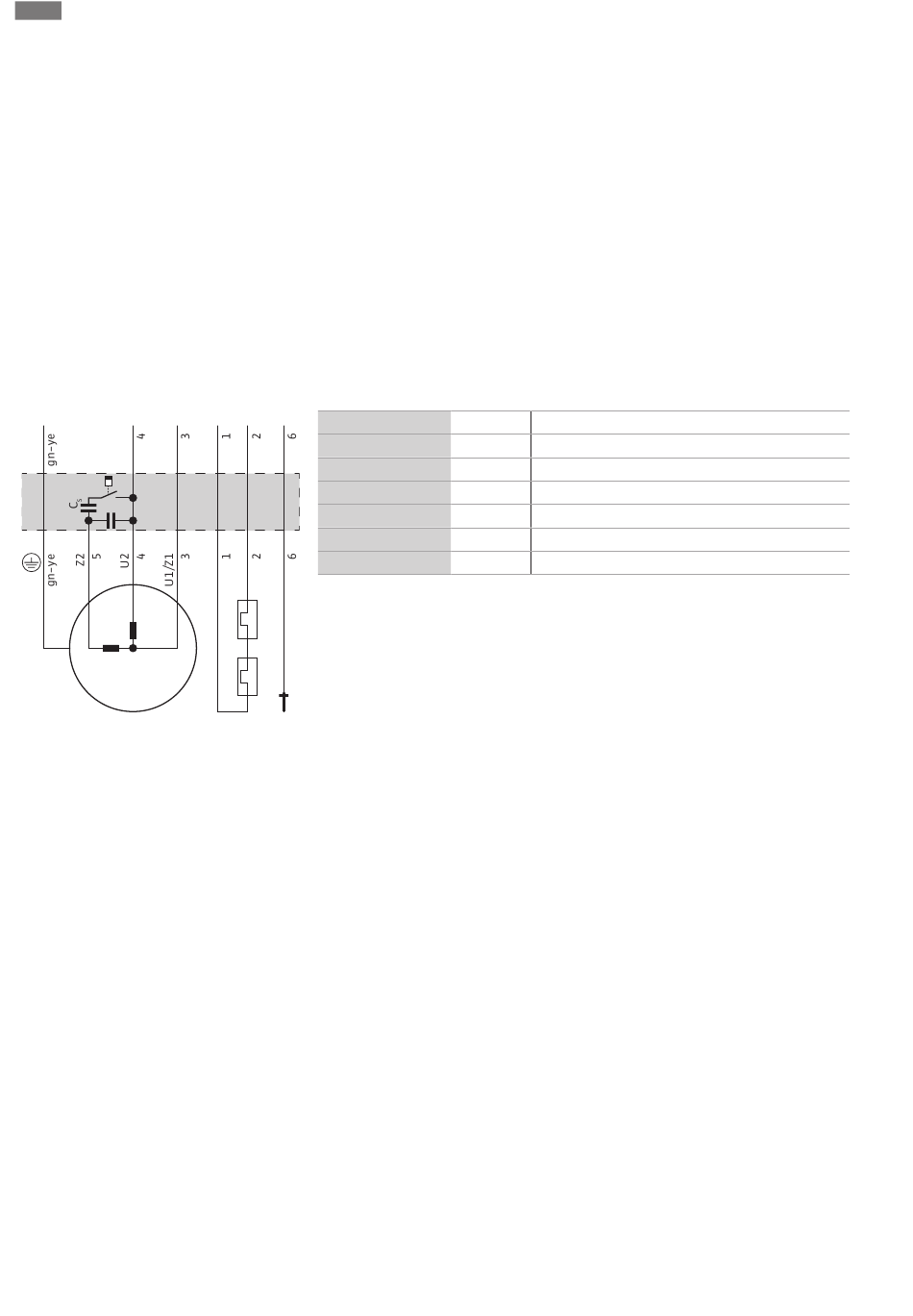

Fig. 7: Schéma zapojení motoru na jednofázový
střídavý proud
6.5.4
Připojení trojfázového motoru
1002
Instalace a elektrické připojení
Odpor teplotního čidla změřte ohmmetrem. Musí být dodrženy následující naměřené
hodnoty:
▪ Bimetalové čidlo: Naměřená hodnota = 0 Ohm (průchod).
▪ Senzor PTC (termistor): Naměřená hodnota závisí na počtu nainstalovaných senzorů.
Senzor PTC teploty má odpor za studena mezi 20 a 100 Ohmy.
– U tří senzorů v sérii činí naměřená hodnota mezi 60 a 300 Ohmy.
– U čtyř senzorů v sérii činí naměřená hodnota mezi 80 a 400 ohmy.
Odpor elektrody změřte ohmmetrem. Hodnota se musí blížit „nekonečnu". Při
hodnotách ≤30 kOhm se v oleji nachází voda, proveďte výměnu oleje!
Provedení pro jednofázový střídavý proud je vybaveno volnými konci kabelu. Připojení
k síti se provádí připojením přívodního elektrického vedení ve spínacím přístroji.
Zajistěte, aby elektrické připojení vždy provedl kvalifikovaný elektrikář!
OZNÁMENÍ! Jednotlivé vodiče jsou označeny podle schématu zapojení. Vodiče
neodříznout! Mezi označením vodičů a schématem zapojení neexistuje žádné další
přiřazení.
20
21
DK
Vodič
1, 2
3
4
5
6
Žlutozelená (gn-ye) PE
Provedení na trojfázový proud je opatřeno volným koncem kabelu. Připojení k síti se
provádí připojením přívodního elektrického vedení ve spínacím přístroji. Zajistěte, aby
elektrické připojení vždy provedl kvalifikovaný elektrikář!
Pro správný směr otáčení je nutné pravotočivé pole.
OZNÁMENÍ! Jednotlivé vodiče jsou označeny podle schématu zapojení. Vodiče
neodříznout! Mezi označením vodičů a schématem zapojení neexistuje žádné další
přiřazení.
Označení
Svorka
20, 21
Kontrola vinutí motoru
U1/Z1
L
U2
N
Z2
Připojení – spouštěcí a provozní kondenzátor
DK
Kontrola prostoru motoru
Zem
WILO SE 2019-02
