fi
6.5.2.3
Tarkista ulkoisten elektrodien
vastus tiivistekammion valvontaa
varten
6.5.3
1-vaihevirtamoottorin liitäntä
PE
N
L
C
r
M 1~

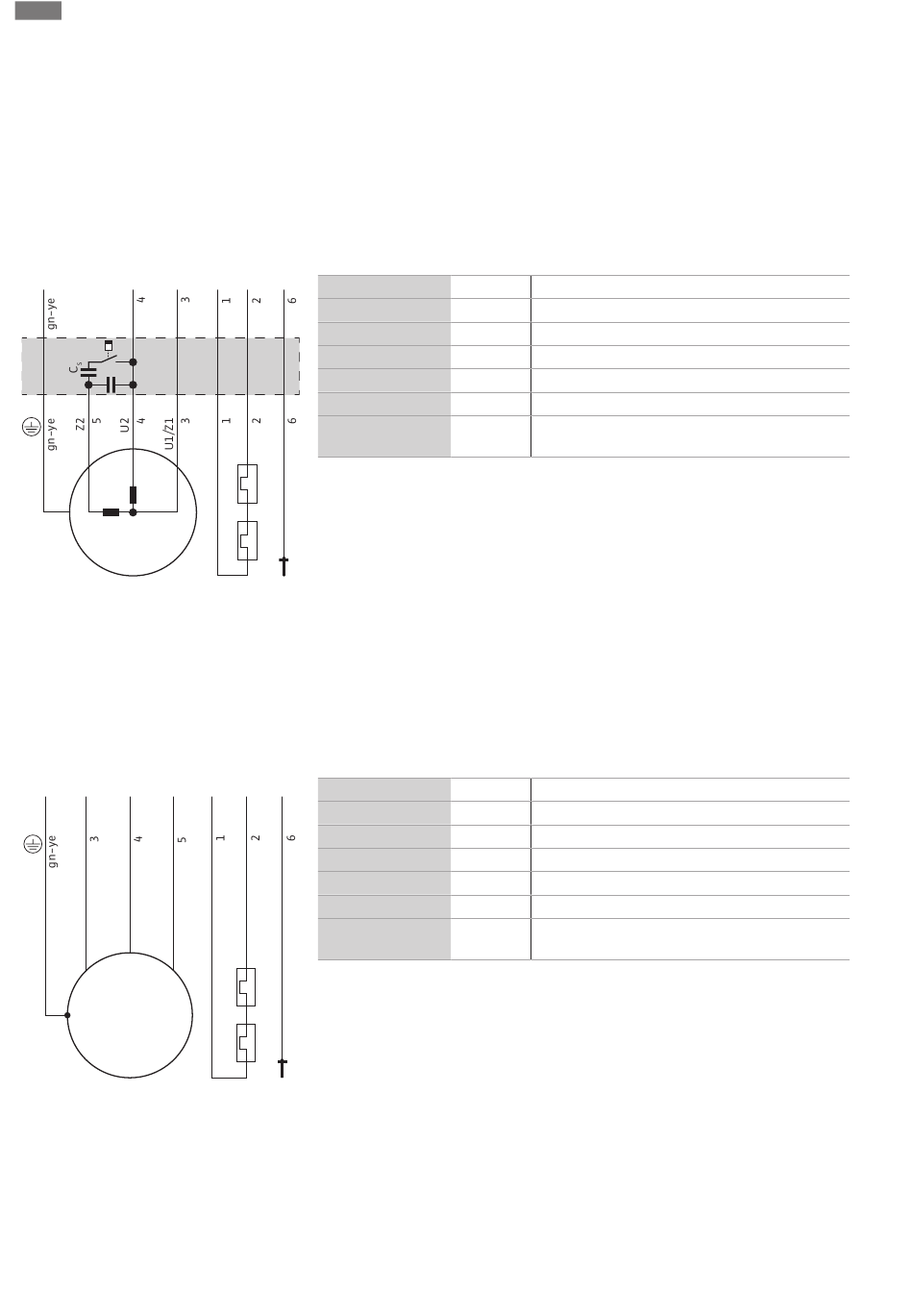

Fig. 7: 1-vaihevirtamoottorin liitäntäkaavio
6.5.4
3-vaihevirtamoottorin liitäntä
PE
U
V
W
M 3~
Fig. 8: Liitäntäkaavio: Suorakäynnistys, bi-
metallianturi
224
Asennus ja sähköliitäntä
– Kolmen anturin sarjassa mittausarvo on välillä 80 – 400 ohmia.
Elektrodin vastus on tarkistettava ohmimittarilla. Mitatun arvon on lähestyttävä
"ääretöntä". ≤ 30 kOhmin arvot tarkoittavat, että öljyssä on vettä. Vaihda öljy!
1-vaihevirtamalli on varustettu vapailla kaapelipäillä. Liitäntä sähköverkkoon tapahtuu
liittämällä virransyöttöjohdot säätölaitteeseen. Anna sähköliitäntä aina sähköalan
ammattilaisen tehtäväksi!
HUOMAUTUS! Yksittäiset johtimet on merkitty liitäntäkaavion mukaan. Älä katkaise
johtimia! Johdinmerkintöjen ja liitäntäkaavion välillä ei ole muuta järjestystä.
20
21
DK
Johdin
1, 2
3
4
5
6
Vihreä/keltainen
(gn-ye)
3-vaihevirtamalli on varustettu vapailla kaapelinpäillä. Liitäntä sähköverkkoon tapahtuu
liittämällä virransyöttöjohdot säätölaitteeseen. Anna sähköliitäntä aina sähköalan
ammattilaisen tehtäväksi!
Oikean pyörimissuunnan osalta kiertokentän on pyörittävä oikealle.
HUOMAUTUS! Yksittäiset johtimet on merkitty liitäntäkaavion mukaan. Älä katkaise
johtimia! Johdinmerkintöjen ja liitäntäkaavion välillä ei ole muuta järjestystä.
20
21
DK
Johdin
1, 2
3
4
5
6
Vihreä/keltainen
(gn-ye)
Nimike
Liitin
20, 21
Moottorin käämityksen valvonta
U1/Z1
L
U2
N
Z2
Käynnistys- ja käyttökondensaattorin liitäntä
DK
Moottoritilan valvonta
PE
Maa
Nimike
Liitin
20, 21
Moottorin käämityksen valvonta
U
L1
V
L2
W
L3
DK
Moottoritilan valvonta
PE
Maa
WILO SE 2019-02
