6.4.1 Napomene za rad dvostrukih
pumpi

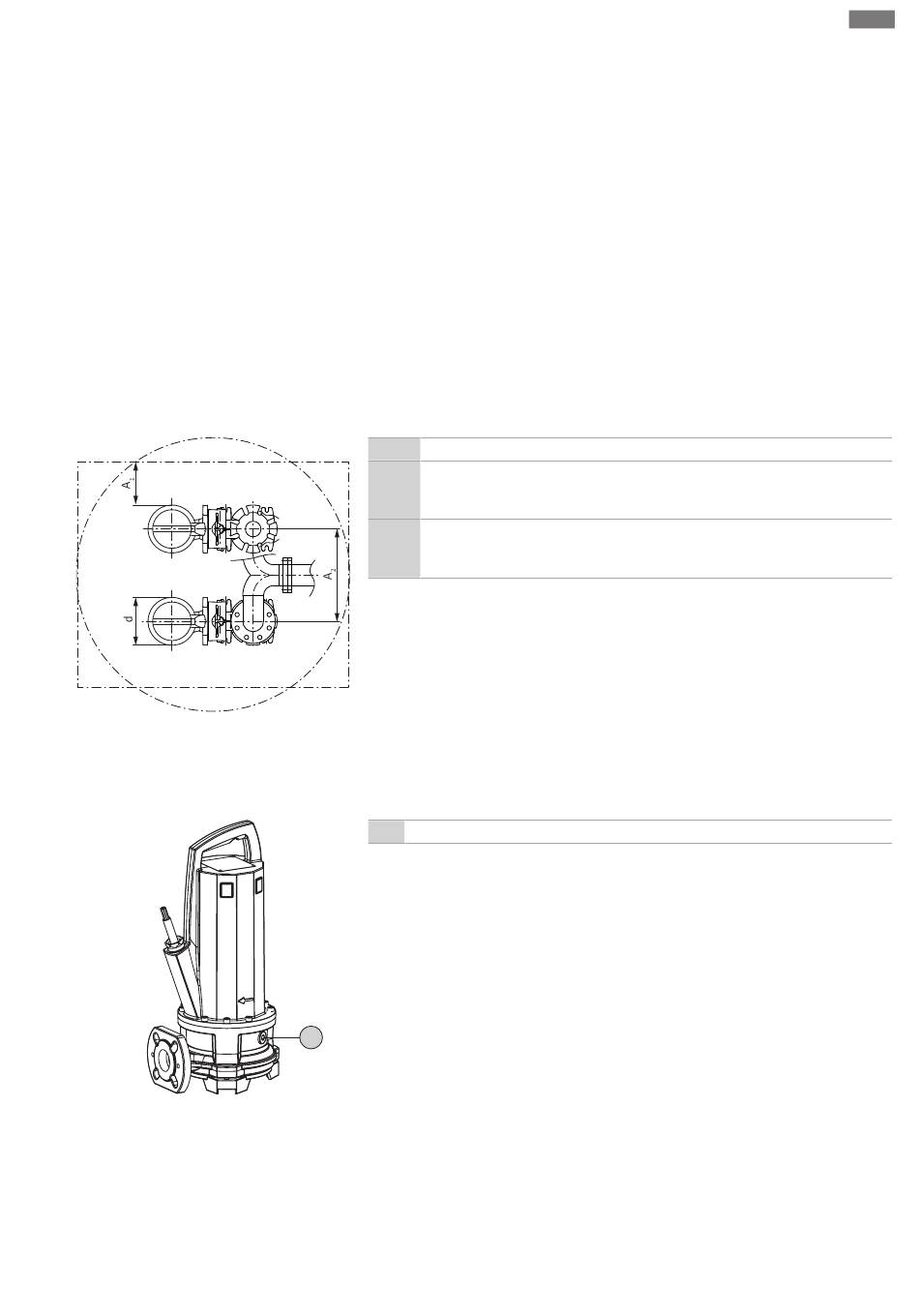

Fig. 3: Minimalni razmaci
6.4.2 Radovi održavanja
Fig. 4: Provjera razine ulja
Upute za ugradnju i uporabu Wilo-Rexa CUT GE
Instalacija i električni priključak
▪ Sredstvo za podizanje treba se montirati tako da nema opasnosti. Mjesto skladištenja i
radni prostor / mjesto montaže moraju biti dostupni sredstvom za podizanje. Mjesto
postavljanja treba imati čvrstu podlogu.
▪ Sredstvo za prihvat tereta mora biti pričvršćeno škopcem na ručki za nošenje.
Upotrebljavajte samo građevinsko-tehnički odobrena ovjesna sredstva.
▪ Položeni vodovi za dovod struje moraju omogućivati pogon bez opasnosti. Provjerite
jesu li presjek kabela i duljina kabela dovoljni za odabrani način polaganja.
▪ Prilikom uporabe uključnih uređaja treba poštivati odgovarajuću IP klasu. Uključne
uređaje treba postaviti sigurno od preplavljivanja i izvan prostora u kojima postoji
opasnost od eksplozije!
▪ Izbjegavajte protok zraka u medij, za dovod upotrebljavajte dovodni ili odbojni lim.
Uneseni zrak može se nakupljati u cjevovodnom sustavu i uzrokovati nedopuštene
radne uvjete. Uklonite zračne mjehuriće uz pomoć odzračnih naprava!
▪ Zabranjen je rad pumpe na suho! Treba spriječiti nastanak zračnih mjehurića u
hidrauličkom kućištu ili u cjevovodnom sustavu. Razina vode nikada ne smije biti niža od
najmanje dopuštene. Preporučuje se ugradnja zaštite od rada na suho!
Ako se u jednom radnom prostoru upotrebljava više pumpi, treba se pridržavati
minimalnih razmaka između pumpi i zida. Pritom se razlikuju razmaci ovisno o vrsti
postrojenja: izmjenični rad ili paralelni pogon.
d Promjer hidrauličkog kućišta
Minimalni razmak od zida:
A - izmjenični rad pumpe: min. 0,3 × d
1
- paralelni pogon: min. 1 × d
Razmak tlačnih cijevi
A - izmjenični rad: min. 1,5 x d
2
- paralelni pogon: min. 2 x d
U slučaju uskladištenja duljeg od 6 mjeseci prije ugradnje treba provjeriti ulje u brtvenoj
komori:
+/- Zaporni vijak brtvene komore
‡
Pumpa nije ugrađena.
‡
Pumpa nije priključena na električnu mrežu.
‡
Postavljena je zaštitna oprema!
1. Odložite pumpu vodoravno na čvrstu podlogu. Zaporni vijak pokazuje prema gore.
UPOZORENJE! Opasnost od prignječenja ruku. Osigurajte da se pumpa ne može
prevrnuti ili skliznuti!
2. Odvijte zaporni vijak.
3. Postavite prikladan spremnik za skupljanje pogonskog sredstva.
+/-
4. Ispuštanje pogonskog sredstva: Okrećite pumpu sve dok otvor ne bude okrenut
prema dolje.
5. Provjera pogonskog sredstva:
⇒ Ako je pogonsko sredstvo bistro, može se opet koristiti.
⇒ Ako je pogonsko sredstvo zaprljano (crno), treba naliti novo pogonsko
sredstvo. Staro pogonsko sredstvo treba zbrinuti u skladu s lokalnim
propisima!
⇒ Ako pogonsko sredstvo sadrži metalne strugotine, obavijestite korisničku
službu!
