9.6.2
Gerçekleştirilmesi gereken onarım
çalışmaları
9.6.3
Kesme düzeneğinin ayarlanması
2
1
4

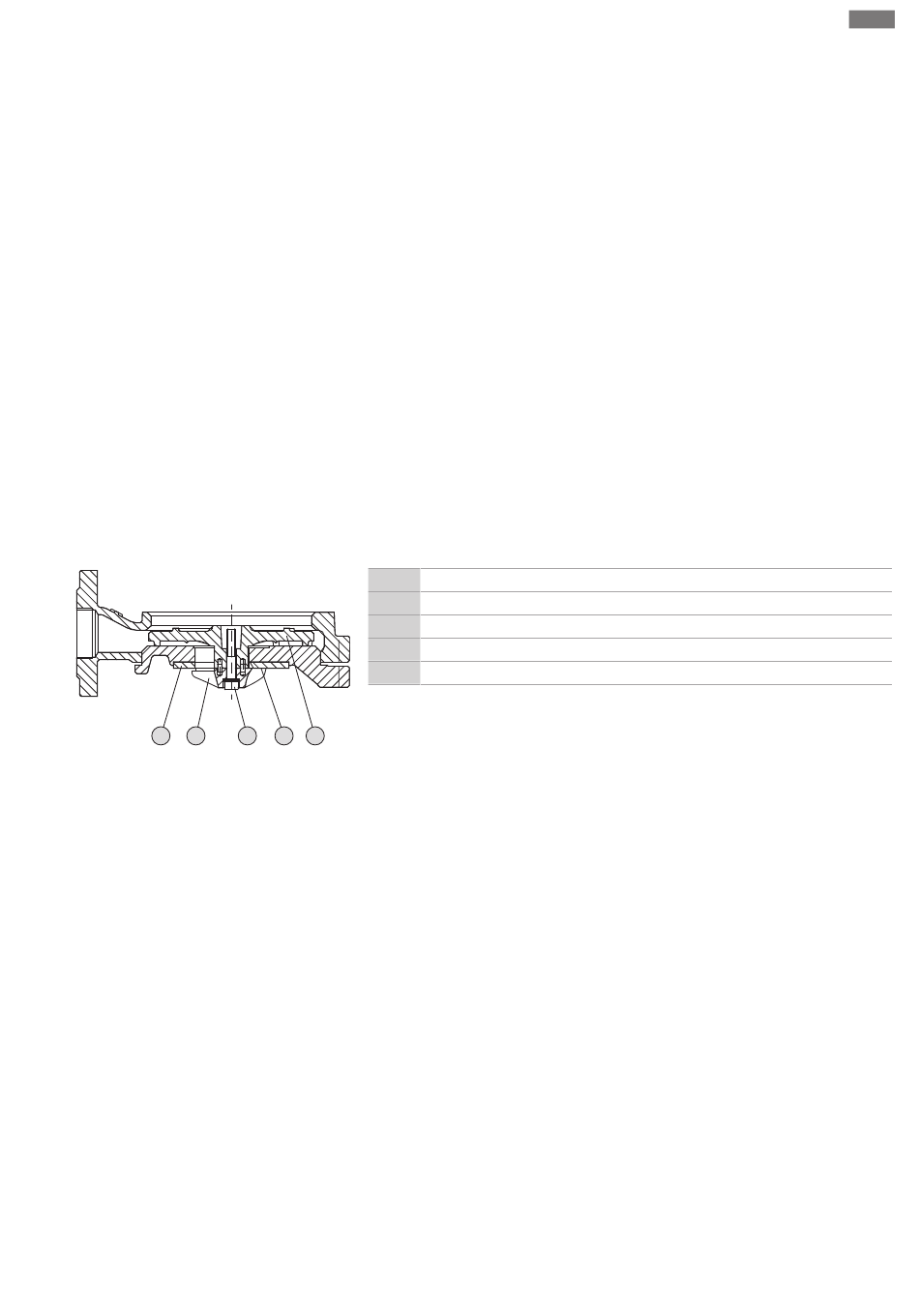

Fig. 11: Kesme boşluğunun ayarlanması
Montaj ve kullanma kılavuzu Wilo-Rexa CUT GE
Periyodik bakım
Cıvata emniyeti her zaman yenilenmelidir!
Sıvı cıvata emniyeti
Sıvı cıvata emniyetinde, orta mukavemetli cıvata sabitleme elemanları (örn. Loctite 243)
kullanılır. Cıvata sabitleme elemanları daha fazla kuvvet uygulanarak çözülebilir. Cıvata
emniyeti çözülmüyorsa, bağlantının yakl. 300 °C'ye (572 °F) kadar ısıtılması gerekir.
Parçalar söküldükten sonra iyice temizlenmelidir.
Mekanik cıvata emniyeti
Mekanik cıvata emniyeti, iki Nord-Lock kamalı emniyet diskinden oluşur. Cıvata
bağlantısının emniyete alınması buradaki sıkıştırma kuvvetiyle sağlanır. Nord-Lock
cıvata sabitleme elemanı sadece mukavemet sınıfı 10.9 olan Geomet kaplı cıvatalarda
kullanılabilir. Paslanmaz cıvatalar ile kullanımı yasaktır!
▪ Kesme boşluğu yeniden ayarlanmalıdır.
Kesme plakası ile kesici bıçak arasındaki boşluk yakl. 0,1...0,2 mm'dir (0,004...0,008 inç).
Kesme boşluğu burada kesici bıçak ve çark arasındaki mesafe rondelaları ile belirlenir.
Boşluk çok büyük olursa, kesme performansı düşer ve daha sık tıkanma meydana gelir.
Bu durumda boşluk yeniden ayarlanmalıdır.
Gerekli alet
▪ 5 numara alyan uçlu tork anahtarı
▪ 5 numara alyan anahtar
▪ Döner kesici bıçağı sabitlemek için uygun yardımcı araç
Çalışma adımları
1
Kesici bıçak
2
Kesme plakası
3
Mesafe rondelaları
4
Sabitleme vidası
5
Çark
‡
Koruyucu ekipman kullanılıyor
‡
5
Pompa temizlendi ve gerekirse dezenfekte edildi
3
‡
Gerekli alet hazır
1. Kesici bıçağı uygun bir yardımcı araçla sabitleyin.
2. Kesici bıçağın sabitleme vidasını sökün. UYARI! Kesilme nedeniyle yaralanma
tehlikesi! Kesici bıçağın kenarları keskindir. Uygun koruyucu eldiven kullanın.
3. Kesici bıçağı çekip çıkarın.
4. Mesafe rondelalarını çıkararak veya değiştirerek 0,1...0,2 mm'lik (0,004...0,008 inç)
bir boşluk ayarlayın. Dikkat: DUYURU! Kesici bıçak kesme plakasına
sürtünmemelidir.
5. Kesici bıçağı yerine takın.
6. Sabitleme vidasını takın. Maks. sıkma torku: 37 Nm (27 ft·lb)
7. Boşluğu tekrar ölçün ve gerekirse çalışma adımlarını tekrarlayın.
