pl
PE
U
V
W
M 3~

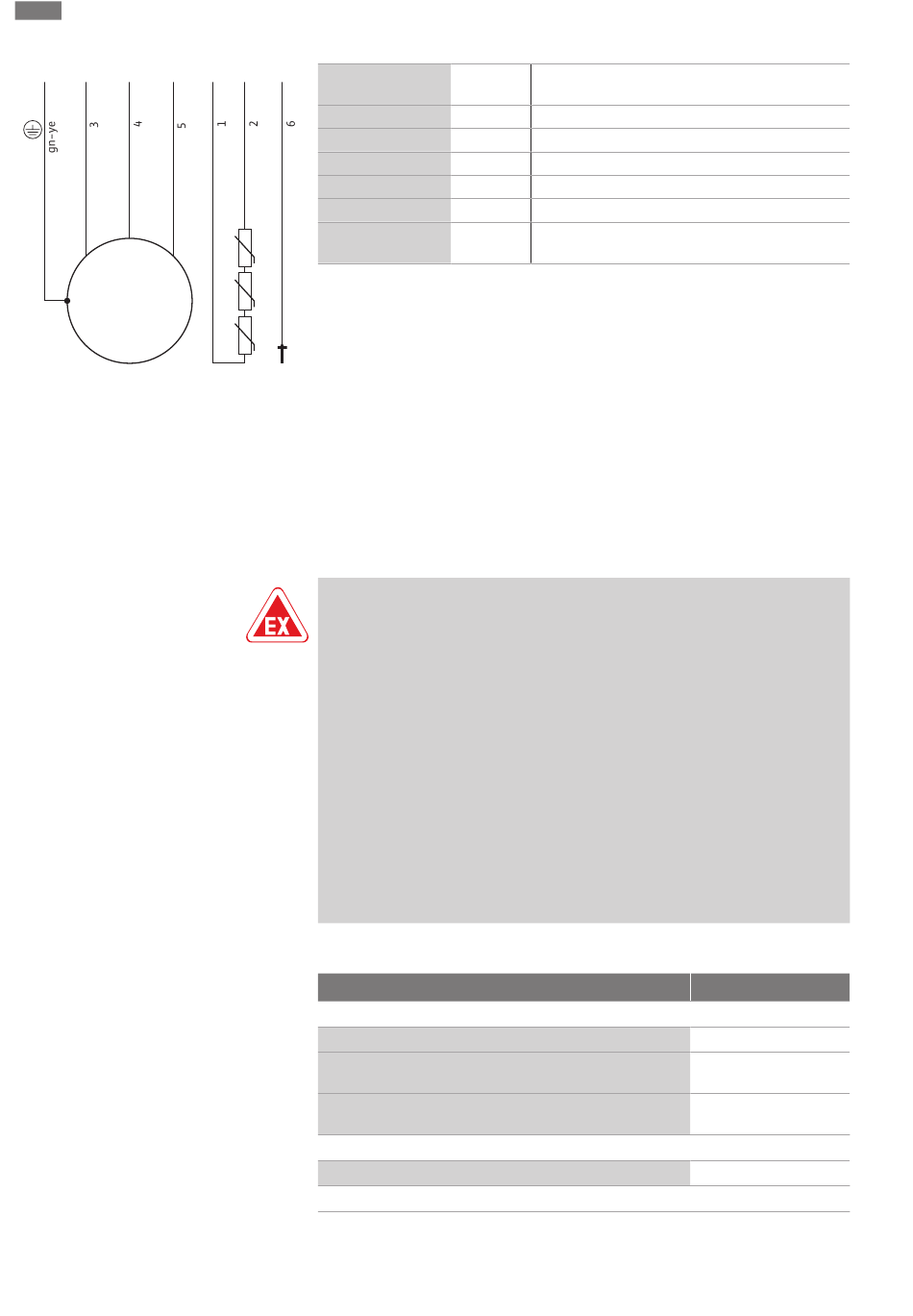

Fig. 9: Schemat połączeń: Rozruch bezpośred-
ni, przetwornik PTC
6.5.5
Przyłącze urządzeń kontrolnych
592
Instalacja i podłączenie elektryczne
10
11
DK
Żyła
1, 2
3
4
5
6
Zielona/żółta (gn-
ye)
Dokładne dane dotyczące podłączenia i wersji urządzeń kontrolnych znajdują się w do-
łączonym schemacie połączeń. Podłączenie elektryczne musi być zawsze przeprowa-
dzone przez wykwalifikowanego elektryka!
NOTYFIKACJA! Poszczególne żyły są oznaczone zgodnie ze schematem połączeń.
Nie wolno odcinać żył! Nie istnieje dodatkowe przyporządkowanie między oznacze-
niem żyły a schematem połączeń.
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo wybuchu spowodowane przez nieprawidłowe podłą-
czenie!
Nieprawidłowe podłączenie urządzeń kontrolnych w przypadku zastosowania w
strefach Ex może spowodować zagrożenie życia na skutek wybuchu! Podłączenie
musi być zawsze przeprowadzone przez wykwalifikowanego elektryka. W przypadku
zastosowania w strefie Ex obowiązują następujące zalecenia:
• Podłączyć termiczną kontrolę silnika za pośrednictwem przekaźnika.
• Wyłączenie za pomocą ogranicznika temperatury musi nastąpić z zastosowa-
niem blokady zabezpieczającej przed ponownym włączeniem! Ponowne włą-
czenie jest możliwe dopiero wtedy, gdy przycisk odblokowania zostanie uru-
chomiony ręcznie!
• Podłączyć elektrodę zewnętrzną (np. kontrolę komory uszczelnienia) przez
przekaźnik z samobezpiecznym obwodem prądowym!
• Więcej informacji znajduje się w rozdziale dotyczącym ochrony przeciwwybu-
chowej w załączniku do niniejszej instrukcji obsługi!
Przegląd urządzeń kontrolnych:
Wewnętrzne urządzenia kontrolne
Komora silnika
Uzwojenie silnika: Ogranicznik temperatury
(1-obwodowe monitorowanie temperatury)
Uzwojenie silnika: Regulacja temperatury
(2-obwodowe monitorowanie temperatury)
Zewnętrzne urządzenia kontrolne
Komora uszczelnienia
Legenda: − = niedostępne/możliwe, o = opcjonalne, • = seryjnie wyposażone
Wszystkie dostępne urządzenia kontrolne muszą być zawsze podłączone!
Oznacze-
Zacisk
nie
10, 11
Kontrola uzwojenia silnika
U
L1
V
L2
W
L3
DK
Kontrola komory silnika
PE
Uziemienie
P 13
o
o
WILO SE 2019-02
