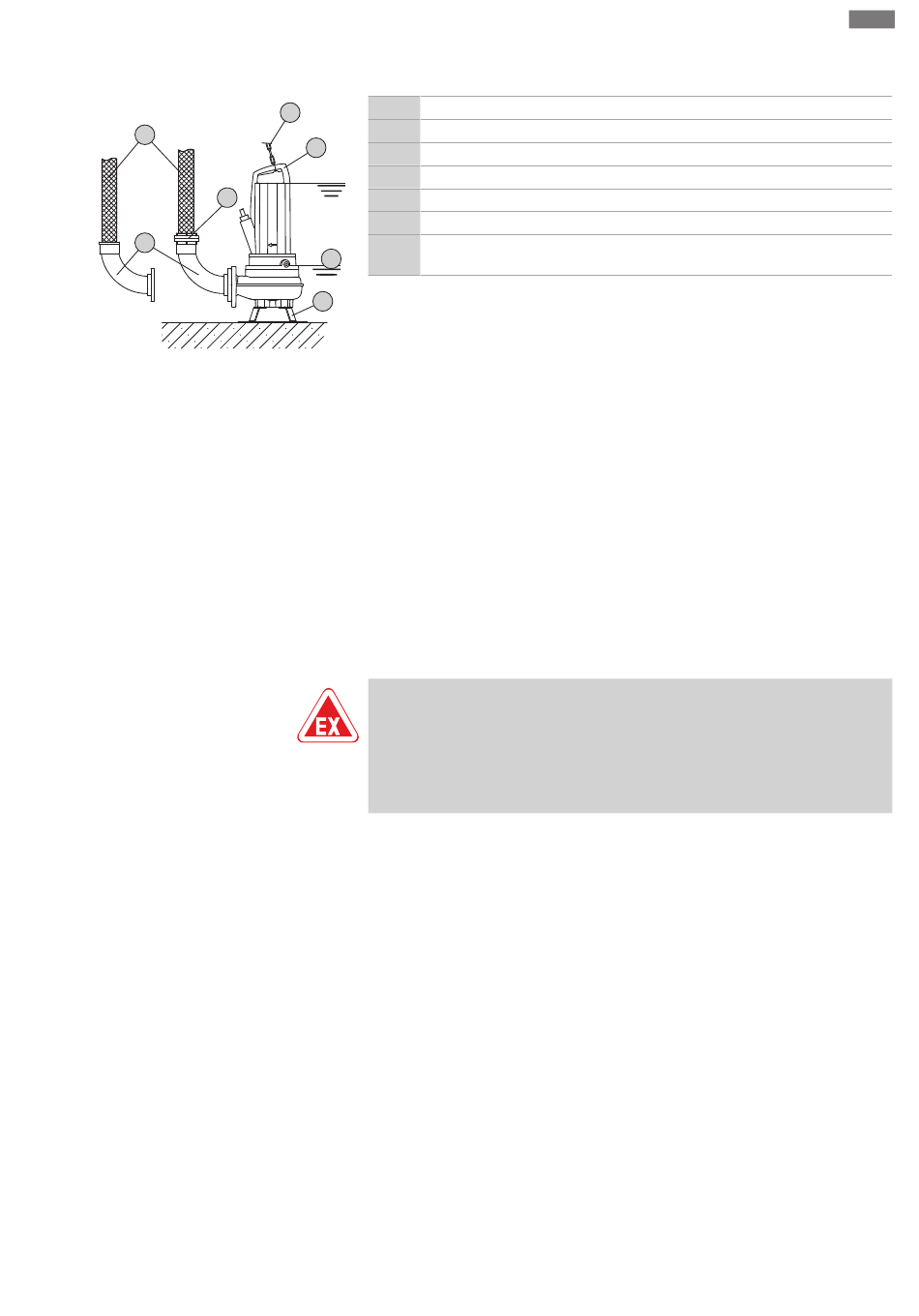

Fig. 6: Υγρή εγκατάσταση εντός φρεατίου,
φορητή
6.4.5
Έλεγχος στάθμης
6.4.6
Προστασία ξηρής λειτουργίας
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Rexa CUT GE
Εγκατάσταση και ηλεκτρική σύνδεση
Βήματα εργασίας
1
Πόδι αντλίας
5
2
Ανοιχτή καμπύλη με σύνδεση σωλήνα ή μούφα Storz
6
3
Πυροσβεστικός σύνδεσμος σωλήνα
S1
4
Εύκαμπτος σωλήνας πίεσης
5
Εξοπλισμός ανύψωσης
6
Σημείο πρόσδεσης
Τρόπος λειτουργίας "αναδυόμενος": Προσέξτε τα στοιχεία στην πινακίδα
S*
S*
τύπου!
‡
Το πόδι της αντλίας είναι συναρμολογημένο.
1
‡
Η σύνδεση κατάθλιψης είναι έτοιμη: Η ανοιχτή καμπύλη με σύνδεση σωλήνα ή η
ανοιχτή καμπύλη με σύνδεσμο Storz είναι συναρμολογημένη.
1. Στερεώστε τον εξοπλισμό ανύψωσης στο σημείο πρόσδεσης της αντλίας με ένα
αγκύλιο.
2. Σηκώστε την αντλία και αποθέστε την στον προβλεπόμενο χώρο εργασίας
(φρεάτιο αποστράγγισης, λάκος).
3. Αποθέστε την αντλία σε σταθερό υπέδαφος. ΠΡΟΣΟΧΗ! Πρέπει να αποτρέπεται
η καθίζηση!
4. Μεταφέρετε τον εύκαμπτο σωλήνα πίεσης και στερεώστε τον στο προβλεπόμενο
σημείο (π.χ. στην εκροή). ΚΙΝΔΥΝΟΣ! Υπάρχει κίνδυνος (σοβαρών)
τραυματισμών από τυχόν σκίσιμο ή τίναγμα του εύκαμπτου σωλήνα πίεσης!
Στερεώνετε τον εύκαμπτο σωλήνα πίεσης με ασφάλεια στο φρεάτιο απορροής.
5. Μεταφέρετε σωστά τον αγωγό ηλεκτρικής τροφοδοσίας. ΠΡΟΣΟΧΗ! Ο αγωγός
ηλεκτρικής τροφοδοσίας δεν πρέπει να υποστεί ζημιές!
▶ Εφόσον η αντλία είναι εγκατεστημένη, ο εξειδικευμένος ηλεκτρολόγος μπορεί να
πραγματοποιήσει την ηλεκτρική σύνδεση.
ΚΙΝΔΥΝΟΣ
Κίνδυνος έκρηξης λόγω λανθασμένης εγκατάστασης!
Όταν το σύστημα ελέγχου στάθμης βρίσκεται σε περιοχή με επικινδυνότητα
έκρηξης, συνδέστε τον αισθητήρα μέσω αντιεκρηκτικού ρελέ αποσύνδεσης ή μέσω
διόδου Zener. Αν η σύνδεση δεν είναι σωστή υπάρχει κίνδυνος έκρηξης! Αναθέστε
σε εξειδικευμένο ηλεκτρολόγο τη σύνδεση.
Με ένα σύστημα ελέγχου στάθμης, προσδιορίζονται οι τρέχουσες στάθμες πλήρωσης
και η αντλία ενεργοποιείται και απενεργοποιείται αυτόματα ανάλογα με τις στάθμες
πλήρωσης. Η καταγραφή των σταθμών πλήρωσης γίνεται με αισθητήρια διαφόρων
τύπων (πλωτηροδιακόπτες, μετρητές πίεσης και υπερήχων ή ηλεκτρόδια). Κατά τη
χρήση ενός συστήματος ελέγχου στάθμης λαμβάνετε υπόψη σας τα ακόλουθα σημεία:
▪ Οι πλωτηροδιακόπτες μπορούν να κινηθούν ελεύθερα!
▪ Η ελάχιστη στάθμη νερού απαγορεύεται να πέσει κάτω από το ελάχιστο όριο!
▪ Απαγορεύεται η υπέρβαση της μέγιστης συχνότητας εκκινήσεων!
▪ Αν οι στάθμες πλήρωσης έχουν μεγάλες διακυμάνσεις, συνιστάται ο έλεγχος στάθμης
μέσω δύο σημείων μέτρησης. Με τον τρόπο αυτό μπορούν να επιτευχθούν
μεγαλύτερες διαφορές ζεύξης.
Το σύστημα προστασίας ξηρής λειτουργίας πρέπει να φροντίζει ώστε η αντλία να μη
λειτουργεί χωρίς αντλούμενο υγρό και να μην εισχωρεί αέρας στο υδραυλικό σύστημα.
Για το σκοπό αυτό πρέπει να καταγράφεται η κατώτατη επιτρεπτή στάθμη νερού με τη
βοήθεια ενός δότη σήματος. Εάν η στάθμη φτάσει στην προβλεπόμενη οριακή τιμή, η
αντλία πρέπει να απενεργοποιηθεί με την αποστολή ενός σχετικού σήματος. Ένα
σύστημα προστασίας ξηρής λειτουργίας μπορεί να λειτουργήσει ως ένα επιπλέον
σημείο μέτρησης στα διαθέσιμα συστήματα ελέγχου στάθμης ή ως αυτόνομη διάταξη
απενεργοποίησης. Η επανενεργοποίηση της αντλίας μπορεί να γίνει αυτόματα ή
χειροκίνητα, ανάλογα με το σύστημα ασφαλείας της εγκατάστασης. Για τη βέλτιστη
ασφάλεια λειτουργίας συνιστάται κατά συνέπεια η εγκατάσταση ενός συστήματος
προστασίας ξηρής λειτουργίας.
