4 Περιγραφή προϊόντος
4.1 Σχεδιασμός
6
5
4

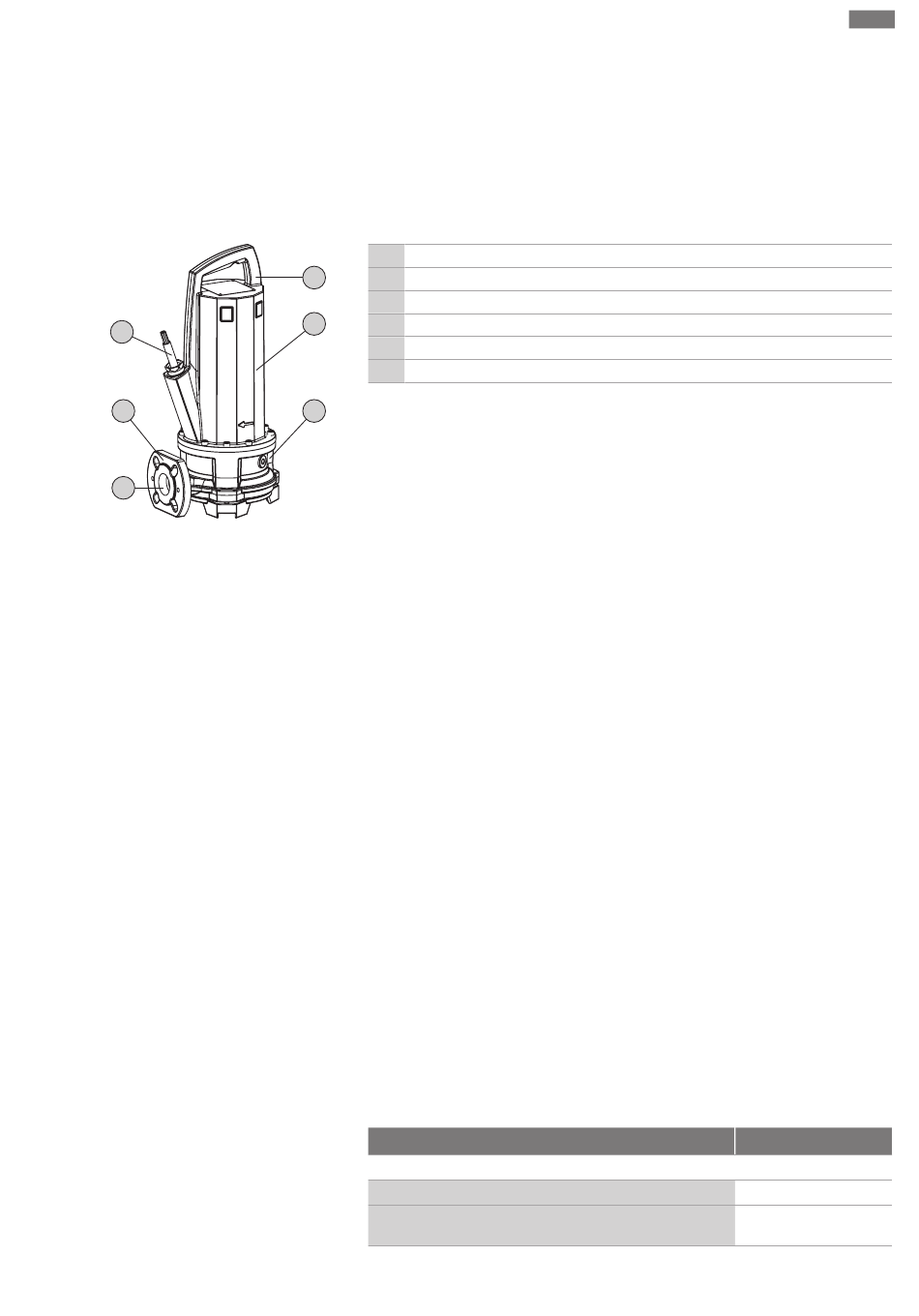

Fig. 1: Επισκόπηση
4.1.1 Υδραυλικό σύστημα
4.1.2 Κινητήρας
4.1.3 Στεγανοποίηση
4.1.4 Υλικό
4.2 Διατάξεις επιτήρησης
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Rexa CUT GE
Περιγραφή προϊόντος
Στην προβλεπόμενη χρήση συμπεριλαμβάνεται και η τήρηση αυτών των οδηγιών.
Οποιαδήποτε άλλη χρήση πέραν από τις αναφερόμενες θεωρείται ως μη
προβλεπόμενη.
Υποβρύχια αντλία λυμάτων με εξωτερικό κοπτήρα ως βυθισμένη μονάδα μονομπλόκ
για συνεχή λειτουργία σε υγρή εγκατάσταση εντός φρεατίου.
1 Λαβή μεταφοράς/σημείο πρόσδεσης
1
2 Κέλυφος κινητήρα
3 Περίβλημα στεγανοποίησης
2
4 Σύνδεση κατάθλιψης
5 Περίβλημα υδραυλικού τμήματος
6 Αγωγός ηλεκτρικής τροφοδοσίας
3
Φυγοκεντρικό υδραυλικό τμήμα με προσυνδεδεμένο κοπτήρα. Ο μηχανισμός
κοπτήρων τεμαχίζει τα στερεά, συστατικά για τη μεταφορά τους σε μια σωλήνωση
κατάθλιψης 1¼" ή μεγαλύτερη. Η σύνδεση κατάθλιψης κατασκευάζεται ως οριζόντια
σύνδεση με φλάντζα.
Το υδραυλικό σύστημα δεν είναι σύστημα αυτόματης αναρρόφησης, δηλ. το υγρό
πρέπει να εισρέει αυτόνομα ή με πίεση προσαγωγής.
Ως μηχανισμοί κίνησης χρησιμοποιούνται κινητήρες τριφασικού τύπου ψυχόμενοι από
το περιβάλλον ρευστό. Η ψύξη γίνεται από το περιβάλλον υγρό. Η εκλυόμενη
θερμότητα μεταβιβάζεται κατευθείαν από το κέλυφος του κινητήρα στο αντλούμενο
υγρό ή στον περιβάλλοντα αέρα. Ο κινητήρας μπορεί να αναδυθεί κατά τη διάρκεια της
λειτουργίας. Το καλώδιο σύνδεσης είναι μονοκόμματο και υδατοστεγανές κατά μήκος
και έχει ελεύθερα άκρα.
Η στεγανοποίηση για το αντλούμενο υγρό και το χώρο κινητήρα γίνεται μέσω δύο
μηχανικών στυπιοθλιπτών. Ο θάλαμος στεγανοποίησης ανάμεσα στους μηχανικούς
στυπιοθλίπτες έχει πληρωθεί με ιατρικό παραφινέλαιο.
▪ Κέλυφος αντλίας: EN-GJL-250 (ASTM A48 Class 35/40B)
▪ Πτερωτή: EN-GJL-250 (ASTM A48 Class 35/40B) ή EN-GJS-500-7
(ASTM A536 70-50-05)
▪ Μηχανισμός κοπτήρων: Abrasit/1.4034 (AISI 420C)
▪ Κέλυφος κινητήρα: EN-GJL-250 (ASTM A48 Class 35/40B)
▪ Άξονας: 1.4401 (AISI 316)
▪ Στεγανοποίηση στην πλευρά του κινητήρα: C/MgSiO
▪ Στεγανοποίηση στην πλευρά του υγρού: SiC/SiC
▪ Στεγανοποίηση, στατικά: NBR (Νιτρίλιο)
Επισκόπηση των συστημάτων επιτήρησης:
Εσωτερικές διατάξεις επιτήρησης
Χώρος κινητήρα
Περιέλιξη κινητήρα: Περιορισμός θερμοκρασίας
(επιτήρηση θερμοκρασίας 1 κυκλώματος)
4
