PE
U
V
W
M 3~

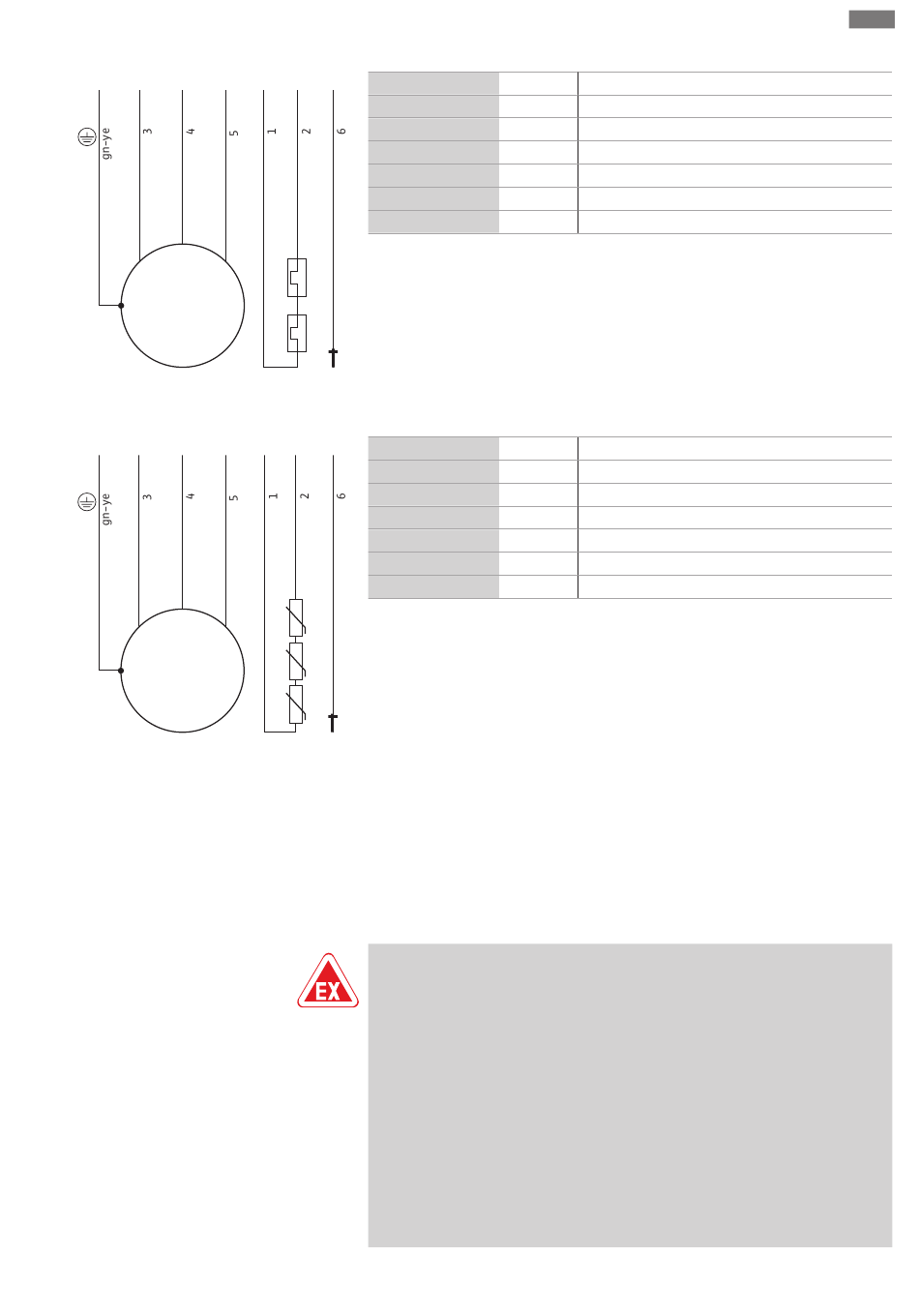

Fig. 8: Anslutningsschema: Direktstart,
bimetallsensor
PE
U
V
W
M 3~
Fig. 9: Anslutningsschema: Direktstart, PTC-
sensor
6.5.5
Anslutning
övervakningsanordningar
Monterings- och skötselanvisning Wilo-Rexa CUT GE
Installation och elektrisk anslutning
20
21
DK
Ledare
1, 2
3
4
5
6
Grön/gul (gn-ye)
10
11
DK
Ledare
1, 2
3
4
5
6
Grön/gul (gn-ye)
Exakta uppgifter om anslutning och utförande för övervakningsanordningar finns i det
bifogade anslutningsschemat. Låt alltid en kvalificerad elektriker utföra
anslutningen!
OBS! De enskilda ledarna är markerade enligt anslutningsschemat. Kapa inte ledare!
Det finns ingen ytterligare samordning mellan ledarbeteckning och
anslutningsschema.
FARA
Explosionsrisk p.g.a. felaktig anslutning!
Om övervakningsanordningarna inte ansluts korrekt föreligger livsfara genom
explosion vid användning inom explosionsfarliga områden! Låt alltid en kvalificerad
elektriker utföra anslutningen. Vid användning inom explosionsfarliga områden
gäller:
• Anslut den termiska motorövervakningen via ett utvärderingsrelä!
• För frånslag via temperaturbegränsningen måste en återinkopplingsspärr
användas! En omstart får endast vara möjlig om frigöringsknappen manövreras
manuellt!
• Anslut den externa elektroden (t.ex. för övervakning av tätningskammare) via
ett utvärderingsrelä med egensäkrad strömkrets!
• Beakta övrig information i ex-skyddskapitlet i bilagan till denna monterings-
och skötselanvisning!
Beteckning Plint
20, 21
Övervakning av motorlindning
U
L1
V
L2
W
L3
DK
Övervakning av motorrum
PE
Jord
Beteckning Plint
10, 11
Övervakning av motorlindning
U
L1
V
L2
W
L3
DK
Övervakning av motorrum
PE
Jord
