6.4.3
Stacionarno mokro postavljanje
4
3
2
1

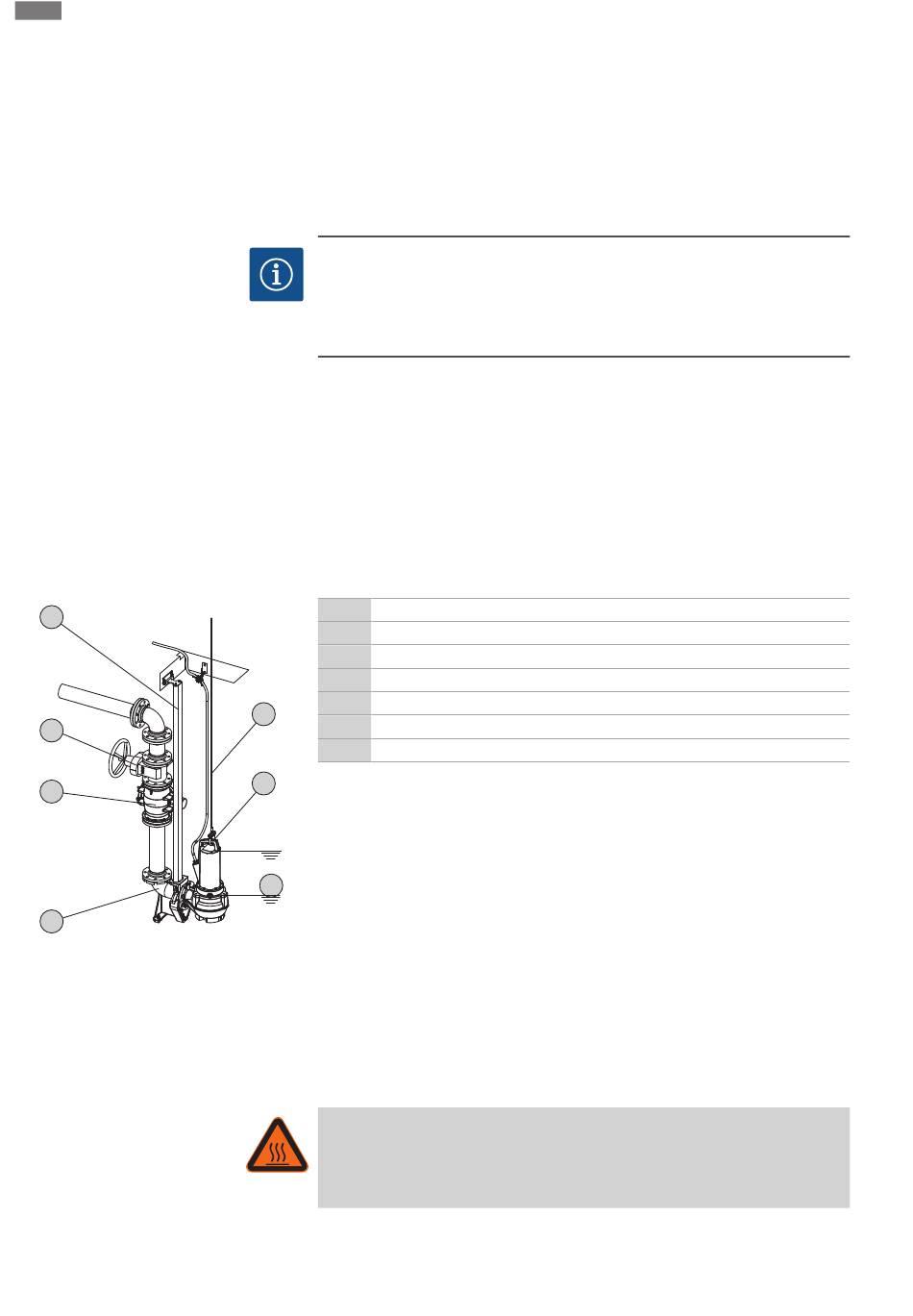

Fig. 5: Mokra ugradnja, stacionarna
6.4.4
Prenosivo mokro postavljanje
386
Instalacija i električni priključak
6. Punjenje pogonskog sredstva: Okrećite pumpu sve dok otvor ne bude okrenut
prema gore. Pogonsko sredstvo napunite u otvor.
⇒ Pridržavajte se podataka o vrsti i količini pogonskog sredstva! Prilikom
ponovne upotrebe pogonskog sredstva količinu također treba provjeriti odn.
prilagoditi!
7. Očistite zaporni vijak, po potrebi stavite novi brtveni prsten i ponovo ga zavrnite.
Maks. zatezni moment: 8 Nm (5,9 ft·lb)!
UPUTA
Problemi s transportom zbog preniske razine vode
Ako se medij previše spusti, može doći do pucanja protoka. Nadalje se u hidraulici
može napraviti zračni jastuk, koji vodi do nedozvoljenih radnih uvjeta. Minimalna
dopuštena razina vode mora dosezati do gornjeg ruba hidrauličkog kućišta!
Prilikom mokrog postavljanja pumpa se instalira u medij. Za to u okno treba postaviti
ovjesnu napravu. Na ovjesnoj napravi priključen je lokalno s tlačne strane cjevovodni
sustav, a s usisne strane priključena je pumpa. Priključeni cjevovodni sustav treba biti
samonosiv. Ovjesna naprava ne smije podupirati cjevovodni sustav!
OPREZ! Ako motor izroni tijekom pogona, treba se pridržavati vrste rada za izronjeni
pogon (S2-30, S3 25 %*)!
* Vrsta rada S3 50 % dopuštena je kada je prije ponovnog uključivanja osigurano
potrebno hlađenje motora! Da biste osigurali potrebno hlađenje, motor mora biti cijeli
uronjen najmanje 1 min!
Radni koraci
1
Ovjesna naprava
2
Nepovratni ventil
3
Zaporni ventil
4
Vodeće cijevi (postaviti lokalno)
5
Sredstvo za podizanje
5
6
Ovjesna točka za sredstvo za podizanje
S*
Vrsta rada izronjen: Obratite pozornost na podatke na tipskoj pločici!
‡
6
Radni prostor / mjesto postavljanja pripremljeno je za montažu.
‡
Postavljene su ovjesne naprave i cjevovodni sustav.
‡
Pumpa je pripremljena za rad na ovjesnim napravama.
S1
1. Pričvrstite sredstvo za podizanje škopcem na ovjesnu točku pumpe.
S*
2. Podignite pumpu, zakrenite iznad otvora okna i vodeću kopču polagano ispustite
na vodeće cijevi.
3. Spuštajte cijev dok pumpa ne dosjedne na ovjesnu napravu i automatski se spoji.
OPREZ! Tijekom spuštanja pumpe vodove za dovod struje držite lagano
zategnutima!
4. Otpustite ovjesna sredstva sa sredstva za podizanje i na izlazu iz okna osigurajte od
ispadanja.
5. Vodove za dovod struje mora položiti električar i treba ih stručno izvesti iz okna.
▶ Pumpa je postavljena, električar može izvesti električno priključivanje.
UPOZORENJE
Opasnost od opeklina na vrućim površinama!
Kućište motora može se zagrijati tijekom pogona. Može doći do opeklina. Pustite da
se pumpa nakon isključivanja ohladi na temperaturu okoline!
