mk
PE
N
L
C
r
M 1~

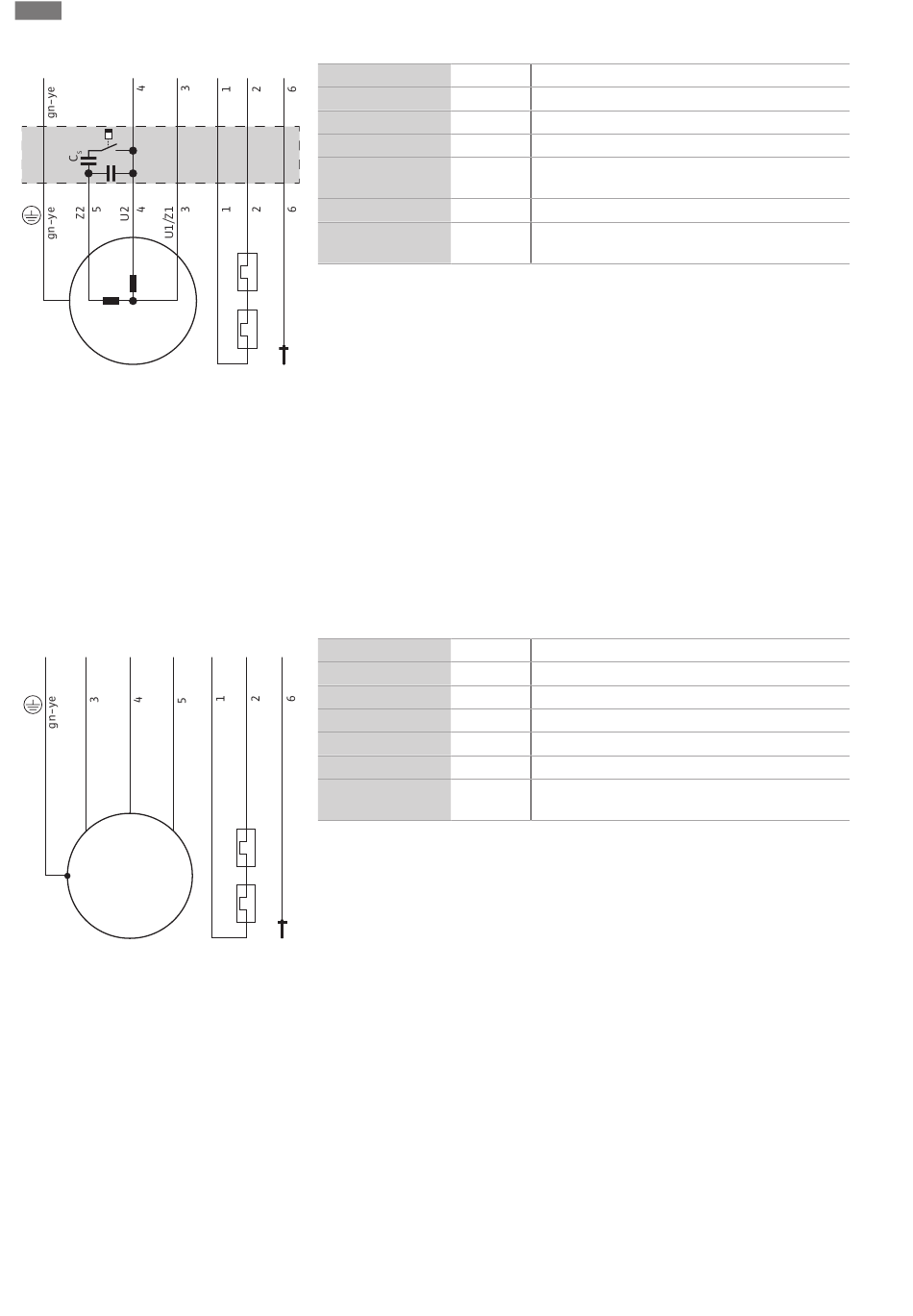

Fig. 7: План на приклучување за монофазен
мотор
6.5.4
Приклучување трифазен мотор
PE
U
V
W
M 3~
Fig. 8: План на приклучување: Директен
старт, биметален сензор
840
Инсталација и електрично поврзување
20
21
DK
Жица
1, 2
3
4
5
6
Жолто/зелено
(gn-ye)
Трифазната изведба е предвидена со слободни краеви на кабелот.
Приклучувањето на електричната мрежа се прави по поврзување вод за
снабдување со струја со приклучна табла. Електричното приклучувањето мора
секогаш да го прави стручен електричар!
Мора да постои вртежно поле со десна насока на вртење за вртежното поле да
биде правилно.
НАПОМЕНА! Поединечните жици се означени согласно планот на
приклучување. Не сечете ги жиците! Не постојат други ознаки освен тие во
планот на приклучување.
20
21
DK
Жица
1, 2
3
4
5
6
Зелена/жолта (gn-
ye)
Опис
Стега
20, 21
Надгледување на намотката на моторот
U1/Z1
L
U2
N
Z2
Почетокл на приклучување и работен
кондензатор
DK
Надгледување на просторијата на моторот
PE
Земја
Опис
Стега
20, 21
Надгледување на намотка на мотор
U
L1
V
L2
W
L3
DK
Надгледување на просторијата на моторот
PE
Заземјување
WILO SE 2019-02
