nl
4
3
2

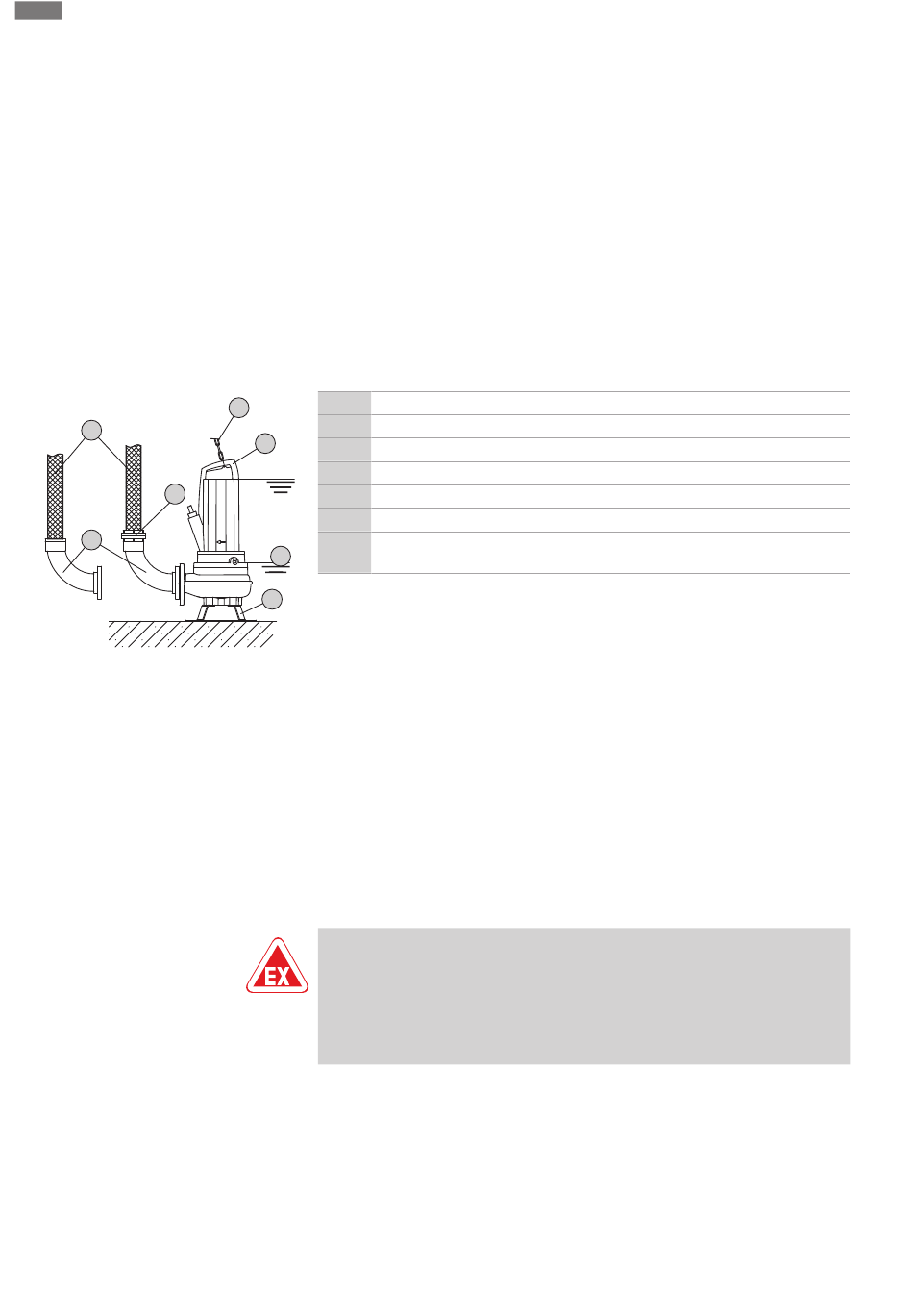

Fig. 6: Natte opstelling, mobiel
6.4.5
Niveauregeling
508
Installatie en elektrische aansluiting
Voor de transporteerbare opstelling moet de pomp van een pompvoet worden voorzien.
De pompvoet garandeert de vereiste minimumbodemvrijheid alsmede een veilige op-
stelling op vaste ondergrond. Dankzij deze opstellingswijze kan de pomp op een plaats
naar keuze in de bedrijfsruimte/opstellingplaats worden gepositioneerd. Bij opstellings-
plaatsen met een zachte ondergrond moet een harde grondplaat worden gebruikt om
inzakken te voorkomen. Aan de perszijde wordt een drukslang aangesloten. Als de
pomp wordt gebruikt voor langere bedrijfsperioden, moet deze vast op de bodem wor-
den bevestigd. Daarmee worden trillingen voorkomen en een rustige en slijtvaste wer-
king gegarandeerd.
VOORZICHTIG! Als de motor tijdens het bedrijf boven water komt, moet de bedrijfs-
situatie voor niet-ondergedompeld bedrijf (S2-30, S3 25 %*) worden gevolgd!
* Als voorafgaand aan het opnieuw inschakelen de vereiste koeling van de motor is ge-
garandeerd, is de bedrijfssituatie S3 50 % toegestaan! De motor moet gedurende ten
minste 1 min volledig zijn ondergedompeld, om de vereiste koeling te garanderen!
Stappen
1
Pompvoet
5
2
Bochtstuk met slangaansluiting of vaste Storzkoppeling
6
3
Storz-slangkoppeling
S1
4
Drukslang
5
Hijsmiddel
6
Bevestigingspunt
Bedrijfssituatie niet-ondergedompeld: neem informatie op het typeplaatje in
S*
S*
acht!
‡
Pompvoet gemonteerd.
1
‡
Persaansluiting voorbereid: bochtstuk met slangaansluiting of bochtstuk met vaste
Storzkoppeling gemonteerd.
1. Bevestig het hijsmiddel met een harp aan het bevestigingspunt op de pomp.
2. Hijs de pomp op en plaats deze op de bedoelde bedrijfslocatie (pompput, gat).
3. Plaats de pomp op een vaste ondergrond. VOORZICHTIG! Inzakken moet worden
voorkomen!
4. Installeer de drukslang en bevestig deze op de voorgeschreven plaats (bijv. afvoer).
GEVAAR! Het afscheuren of wegslaan van de drukslang kan tot (ernstig) letsel
leiden! Bevestig de drukslang op een veilige wijze op de uitlaatopening.
5. Installeer de spanningskabel op een vakkundige wijze. VOORZICHTIG! Beschadig
de spanningskabel niet!
▶ De pomp is geïnstalleerd; nu kan de elektromonteur de elektrische voeding aan-
sluiten.
GEVAAR
Er bestaat explosiegevaar bij onjuiste installatie!
Wanneer de niveauregeling zich binnen een explosieve zone bevindt, moeten de sig-
naalgevers via een scheidingsrelais voor explosies of een zenerbarrière worden aan-
gesloten. Bij onjuiste installatie bestaat explosiegevaar! Laat de aansluiting door een
elektromonteur uitvoeren.
Met een niveauregeling worden de actuele vulniveaus vastgesteld en wordt de pomp,
afhankelijk van de vulniveaus, automatisch in- en uitgeschakeld. Het vaststellen van de
vulniveaus gebeurt met behulp van verschillende sensortypes (vlotterschakelaar, druk-
en ultrasoonmetingen of elektrodes). Let bij gebruik van een niveauregeling op de vol-
gende punten:
▪ Vlotterschakelaars kunnen vrij bewegen!
▪ Het minimaal toegestane waterpeil mag niet worden onderschreden!
▪ De maximale schakelfrequentie mag niet worden overschreden!
▪ Bij sterk schommelende vulniveaus wordt een niveauregeling met twee meetpunten
aanbevolen. Hiermee kunnen grotere schakelverschillen worden bereikt.
WILO SE 2019-02
