es
PE U V W
M 3~

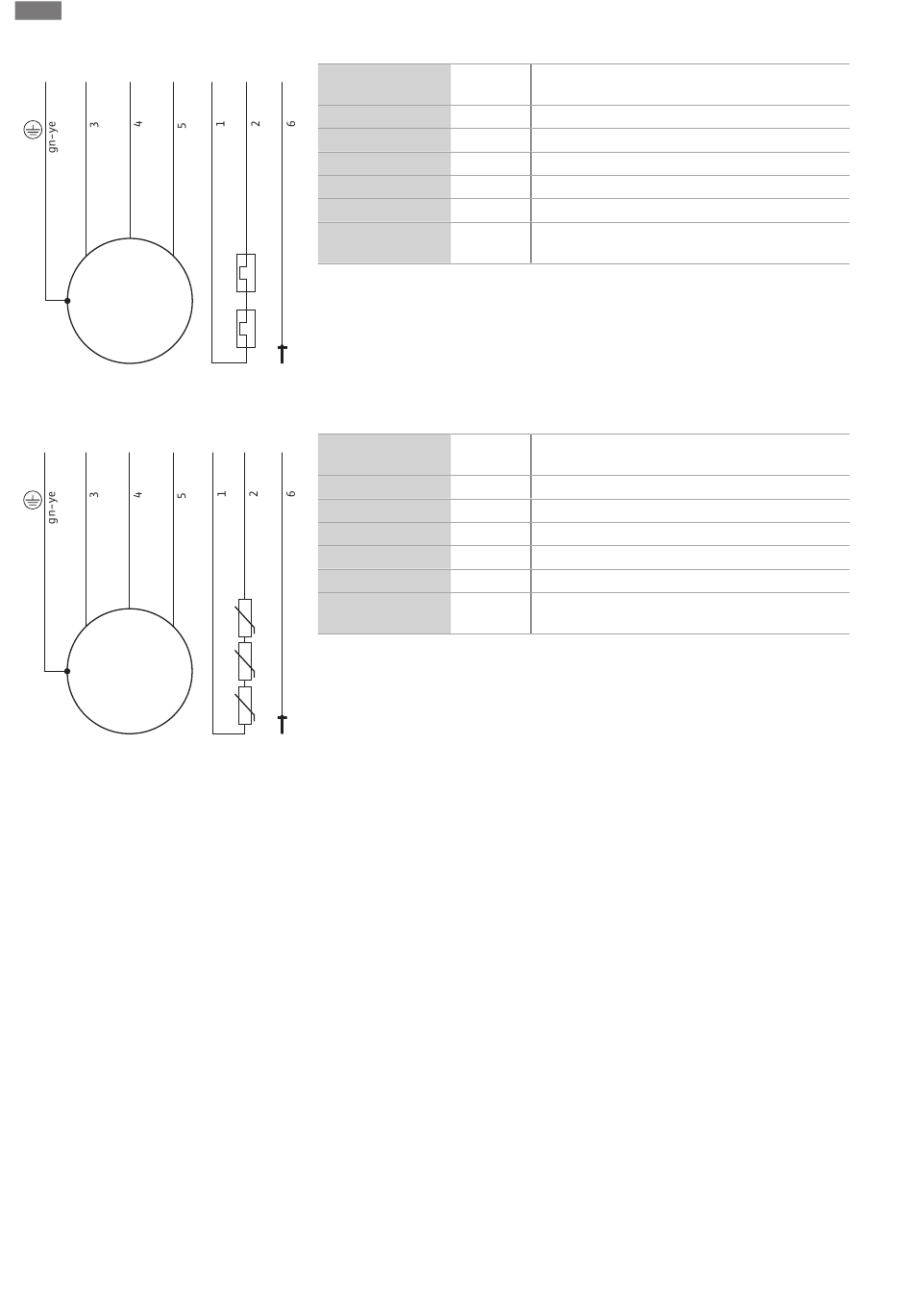

Fig. 8: Esquema de conexión: Arranque directo,
sensor bimetálico
PE U V W
M 3~
Fig. 9: Esquema de conexión: Arranque directo,
sensor PTC
6.5.5 Conexión de los dispositivos de
vigilancia
962
Instalación y conexión eléctrica
20 21 DK
Hilo
1, 2
3
4
5
6
Verde/amarillo (gn-
ye)
10 11 DK
Hilo
1, 2
3
4
5
6
Verde/amarillo (gn-
ye)
La información exacta de la conexión y la ejecución de los dispositivos de vigilancia se
puede consultar en el esquema de conexión suministrado. Confiar siempre la conexión
a un electricista especializado.
¡AVISO! Cada hilo está denominado conforme al esquema de conexión. No cortar los
hilos. No existe otra asignación entre la denominación de los hilos y el esquema de
conexión.
Denomina- Borne
ción
20, 21 Vigilancia de bobina del motor
U L1
V L2
W L3
DK Vigilancia del compartimento del motor
PE Tierra
Denomina- Borne
ción
10, 11 Vigilancia de bobina del motor
U L1
V L2
W L3
DK Vigilancia del compartimento del motor
PE Tierra
WILO SE 2019-02
