sk
6.4.3
Stacionárna inštalácia do mokrého
prostredia
4
3
2
1

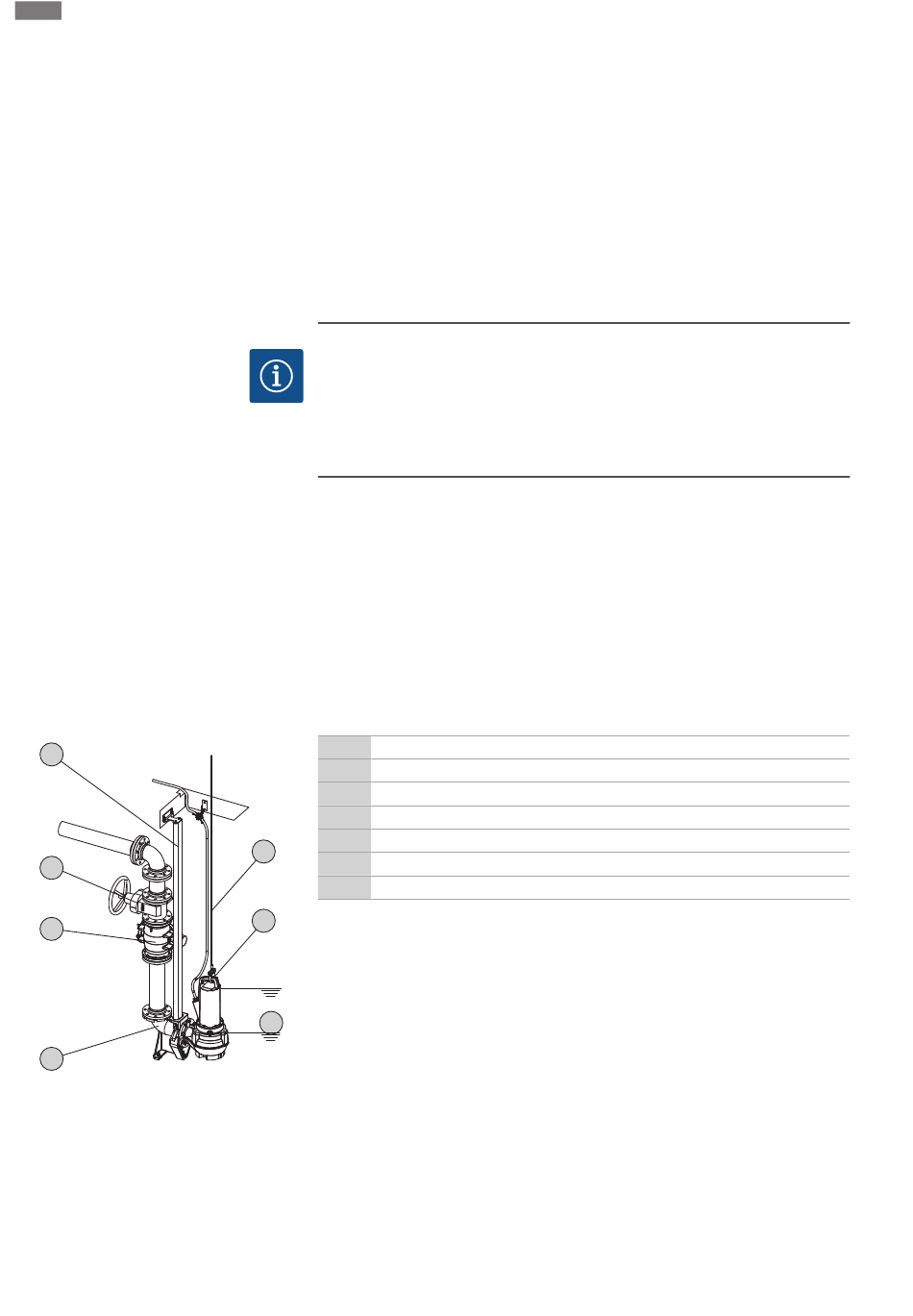

Fig. 5: Inštalácia do mokrého prostredia, staci-
onárna
878
Inštalácia a elektrické pripojenie
⇒ Ak je prevádzkový prostriedok znečistený (čierny), musíte naplniť nový. Pre-
vádzkový prostriedok zlikvidujte podľa miestnych predpisov!
⇒ Ak obsahuje prevádzkový prostriedok kovové stružliny, informujte servisnú
službu!
6. Plnenie prevádzkových prostriedkov: Čerpadlo otáčajte dovtedy, kým otvor ne-
smeruje hore. Do otvoru nalejte prevádzkový prostriedok.
⇒ Dodržte informácie o druhu a množstve prevádzkového prostriedku! Aj pri
opätovnom použití prevádzkového prostriedku sa musí skontrolovať množstvo
a v prípade potreby upraviť!
7. Očistite uzatváraciu skrutku, v prípade potreby nasaďte nový tesniaci krúžok a
znovu zaskrutkujte skrutku. Max. uťahovací moment: 8 Nm (5,9 ft·lb)!
OZNÁMENIE
Problémy s čerpaním v dôsledku nízkej hladiny vody
Ak sa médium spustí príliš hlboko, môže dôjsť k prerušeniu prietoku. Okrem toho sa
môžu v hydraulike tvoriť vzduchové vankúše, ktoré môžu vyvolať neprípustné pre-
vádzkové charakteristiky. Minimálna povolená hladina vody musí siahať až k horné-
mu okraju telesa hydrauliky!
Pri inštalácii do mokrého prostredia sa čerpadlo nainštaluje do média, ktoré sa má čer-
pať. Na tento účel musí byť v šachte nainštalované závesné zariadenie. Na závesnom
zariadení sa na strane tlaku zapojí potrubie, na nasávacej strane sa zapojí čerpadlo. Za-
pojené potrubie musí byť samonosné. Závesné zariadenie nesmie podopierať potrubný
systém!
UPOZORNENIE! Ak sa počas prevádzky motor vynorí, je potrebné dodržiavať pre-
vádzkový režim pre vynorenú prevádzku (S2-30, S3 25 %*)!
* Prevádzkový režim S3 50 % je prípustný, ak je pred novým zapnutím zabezpečené
potrebné chladenie motora! Na zabezpečenie požadovaného chladenia musí byť motor
minimálne na 1 min kompletne ponorený!
Pracovné kroky
1
Závesné zariadenie
2
Spätná klapka
3
Uzatvárací ventil
4
Vodiaca rúra (zabezpečí zákazník)
5
Zdvíhací prostriedok
5
6
Bod upevnenia zdvíhacích prostriedkov
S*
Prevádzkový režim vynorené: Dbajte na údaje uvedené na typovom štítku!
‡
6
Prevádzkový priestor/miesto je pripravený na inštaláciu.
‡
Závesné zariadenie a potrubie boli nainštalované.
‡
Čerpadlo je pripravené na prevádzku na závesnom zariadení.
S1
1. Zdvíhací prostriedok pripevnite pomocou uzatváracieho oka na upevňovacom bode
čerpadla.
S*
2. Zdvihnite čerpadlo, umiestnite ho nad otvor šachty a vodiacu príchytku pomaly
spustite na vodiacu rúru.
3. Spúšťajte čerpadlo, až kým nedosadne na závesné zariadenie a automaticky sa s
ním spriahne. UPOZORNENIE! Pri spúšťaní čerpadla držte napájacie vedenie
mierne napnuté!
4. Upevňovacie prostriedky zložte zo zdvíhacieho prostriedku a na výstupe šachty ich
zaistite proti pádu.
5. Prívodné vedenie elektrického prúdu musí v šachte položiť elektrikár a odborne vy-
viesť zo šachty von.
▶ Čerpadlo je nainštalované, elektrikár môže uskutočniť elektrické zapojenie.
WILO SE 2019-02
