de
9.6.3 Schneidwerk nachstellen
2 1

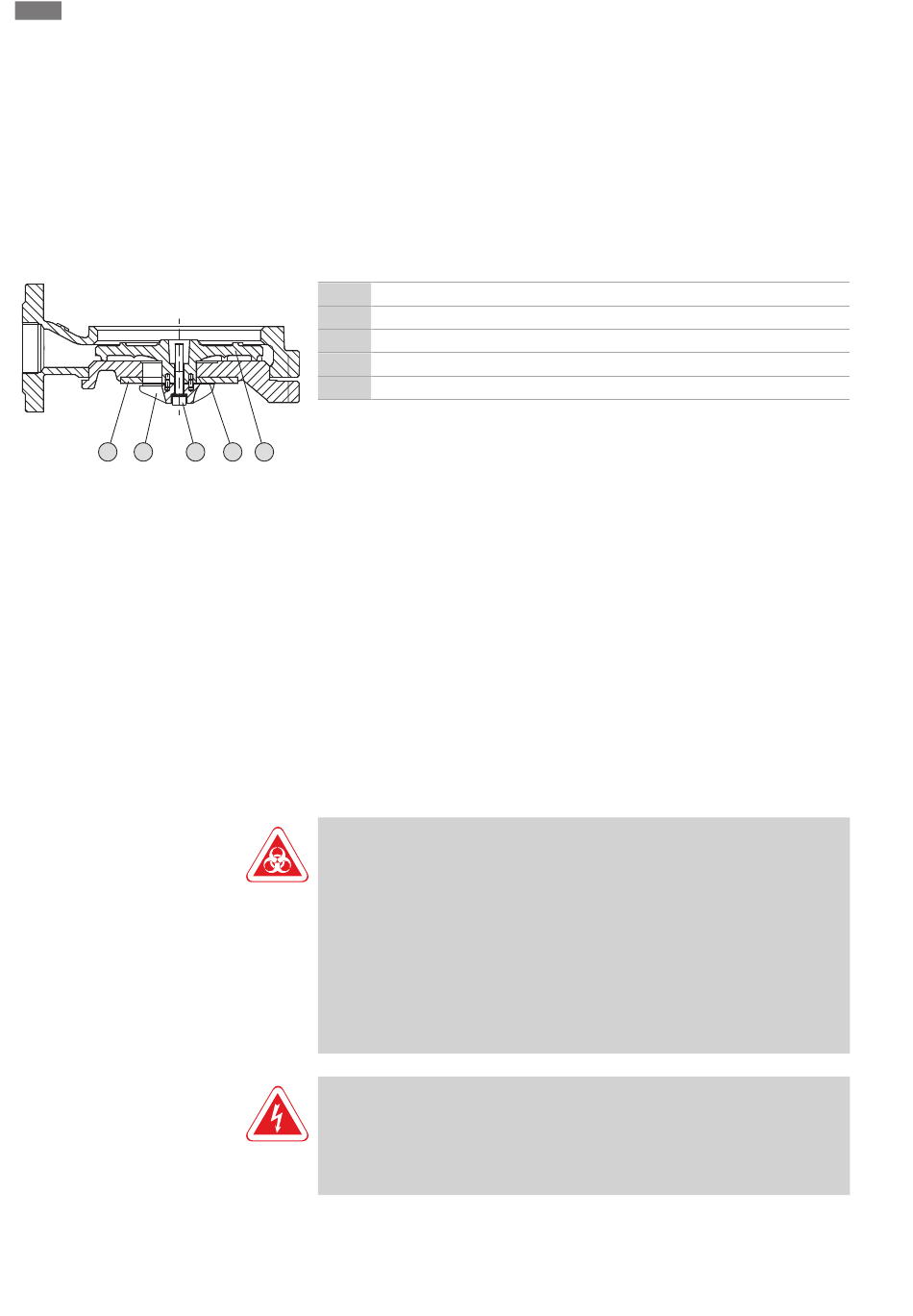

Fig. 11: Schneidspalt einstellen
10 Störungen, Ursachen und Be-
seitigung
36
Störungen, Ursachen und Beseitigung
Der Spalt zwischen Schneidplatte und Schneide beträgt ca. 0,1...0,2 mm
(0,004...0,008 in). Der Schneidspalt wird hier über Distanzscheiben zwischen der
Schneide und dem Laufrad definiert. Wenn der Spalt zu groß wird, lässt die Schneidleis-
tung nach und Verstopfungen sich häufen. In diesem Fall muss der Spalt nachgestellt
werden.
Benötigtes Werkzeug
▪ Drehmomentschlüssel mit Innensechskanteinsatz Größe 5
▪ Innensechskantschlüssel Größe 5
▪ Geeignetes Hilfsmittel zur Arretierung für die rotierende Schneide
Arbeitsschritte
1
2
3
4
5
‡
Schutzausrüstung ist angelegt
‡
5 Pumpe ist gereinigt und ggf. desinfiziert
4 3
‡
Benötigtes Werkzeug liegt bereit
1. Schneide mit einem geeigneten Hilfsmittel arretieren.
2. Befestigungsschraube der Schneide herausdrehen. WARNUNG! Gefahr von
Schnittverletzungen! Die Schneide hat scharfe Kanten. Geeignete Schutzhand-
schuhe tragen.
3. Schneide abziehen.
4. Durch herausnehmen oder austauschen der Distanzscheiben einen Spalt von
0,1...0,2 mm (0,004...0,008 in) einstellen. Achtung: HINWEIS! Die Schneide darf
nicht auf der Schneidplatte schleifen.
5. Schneide wieder aufstecken.
6. Befestigungsschraube eindrehen. Max. Anzugsdrehmoment: 37 Nm (27 ft·lb)
7. Spalt nachmessen und ggf. die Arbeitsschritte wiederholen.
GEFAHR
Gefahr durch gesundheitsgefährdende Medien!
Bei Pumpen in gesundheitsgefährdenden Medien besteht Lebensgefahr! Während
der Arbeiten folgende Schutzausrüstung tragen:
• geschlossene Schutzbrille
• Atemmaske
• Schutzhandschuhe
⇒ Die aufgeführte Ausrüstung ist die Minimalanforderung, die Angaben der
GEFAHR
Lebensgefahr durch elektrischen Strom!
Unsachgemäßes Verhalten bei elektrischen Arbeiten führt zum Tod durch Strom-
schlag! Elektrische Arbeiten muss eine Elektrofachkraft nach den lokalen Vorschrif-
ten ausführen.
Schneide
Schneidplatte
Distanzscheiben
Befestigungsschraube
Laufrad
Betriebsordnung beachten! Der Betreiber muss sicherstellen, dass das Per-
sonal die Betriebsordnung erhalten und gelesen hat!
