6.5.2.1
Motor sargısının izolasyon
direncini kontrol edin
6.5.2.2
Sıcaklık sensörünün direncinin
kontrol edilmesi
6.5.2.3
Sızdırmaz hazne denetimi için
harici elektrot direncinin kontrol
edilmesi
6.5.3
Alternatif akım motoru bağlantısı
PE
N
L
C
r
M 1~

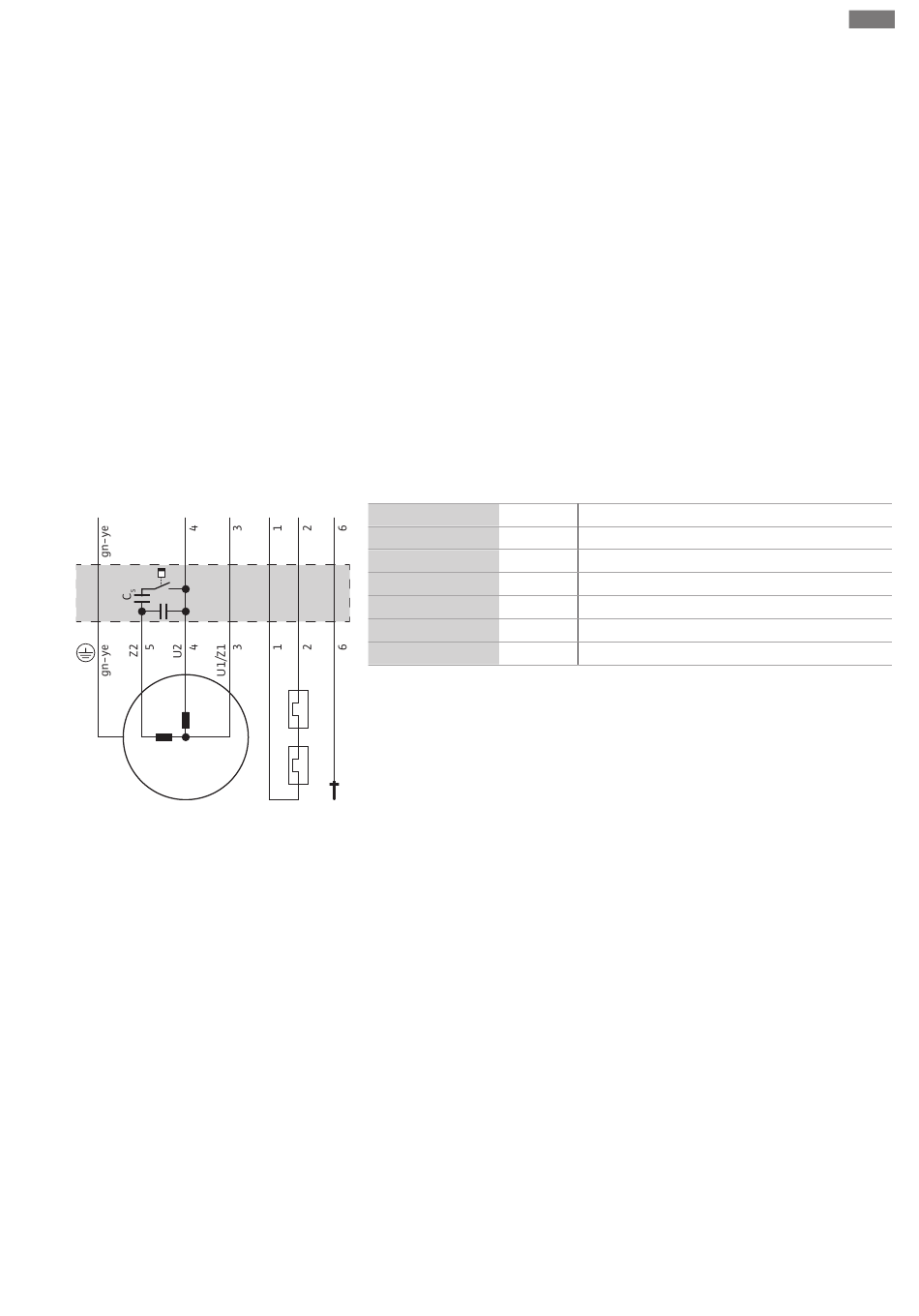

Fig. 7: Alternatif akım motoru bağlantı planı
6.5.4
Trifaze akım motoru bağlantısı
Montaj ve kullanma kılavuzu Wilo-Rexa CUT GE
Montaj ve elektrik bağlantısı
İzolasyon direncini bir izolasyon test cihazıyla (Ölçüm DC gerilimi = 1000 V) ölçün.
Aşağıdaki değerlere uyun:
▪ İlk işletime alma sırasında: İzolasyon direnci 20 MΩ'dan düşük olmamalıdır.
▪ Ek ölçümler için: Değer 2 MΩ'dan daha büyük olmalıdır.
Sıcaklık sensörlerinin direncini bir ohmmetre ile ölçün. Aşağıdaki ölçüm değerlerine
uyulmalıdır:
▪ Bimetal sensör: Ölçüm değeri = 0 Ohm (geçiş).
▪ PTC sensör (termistör): Ölçüm değeri, takılı sensör sayısına bağlıdır. Bir PTC termistörün
soğuk direnci 20 ile 100 Ohm arasındadır.
– Seri bağlı üç sensör için ölçüm değeri 60 ile 300 Ohm arasındadır.
– Seri bağlı dört sensör için ölçüm değeri 80 ile 400 Ohm arasındadır.
Elektrotların direncini bir ohmmetre ile ölçün. Ölçülen değer "sonsuza" doğru gitmelidir.
≤30 kOhm değerlerde yağda su vardır, yağ değişimi gerçekleştirin!
Alternatif akım modeli, serbest kablo uçlarıyla donatılmıştır. Akım şebekesine bağlantı,
güç kaynağı kablosu kumanda cihazına bağlanarak gerçekleştirilir. Elektrik bağlantısı
her zaman bir elektrik uzmanı tarafından yapılmalıdır!
DUYURU! Her bir damar, bağlantı şemasına göre tanımlanır. Damarlar
kesilmemelidir! Damar tanımı ile bağlantı şeması arasında başka bir eşleştirme
mevcut değildir.
20
21
DK
Damar
1, 2
3
4
5
6
Yeşil/sarı (gn-ye)
Trifaze akım modeli serbest kablo uçlarıyla donatılmıştır. Akım şebekesine bağlantı, güç
kaynağı kablosu kumanda cihazına bağlanarak gerçekleştirilir. Elektrik bağlantısı her
zaman bir elektrik uzmanı tarafından yapılmalıdır!
Doğru dönme yönü için saat yönünde bir döner alan bulunması gerekir.
DUYURU! Her bir damar, bağlantı şemasına göre tanımlanır. Damarlar
kesilmemelidir! Damar tanımı ile bağlantı şeması arasında başka bir eşleştirme
mevcut değildir.
Tanım
Klemens
20, 21
Motor sargısı denetimi
U1/Z1
L
U2
N
Z2
Başlatma ve işletim kondansatörü bağlantısı
DK
Motor odası denetimi
PE
Toprak
