4 Opis produktu
4.1 Konstrukcja
6
5
4

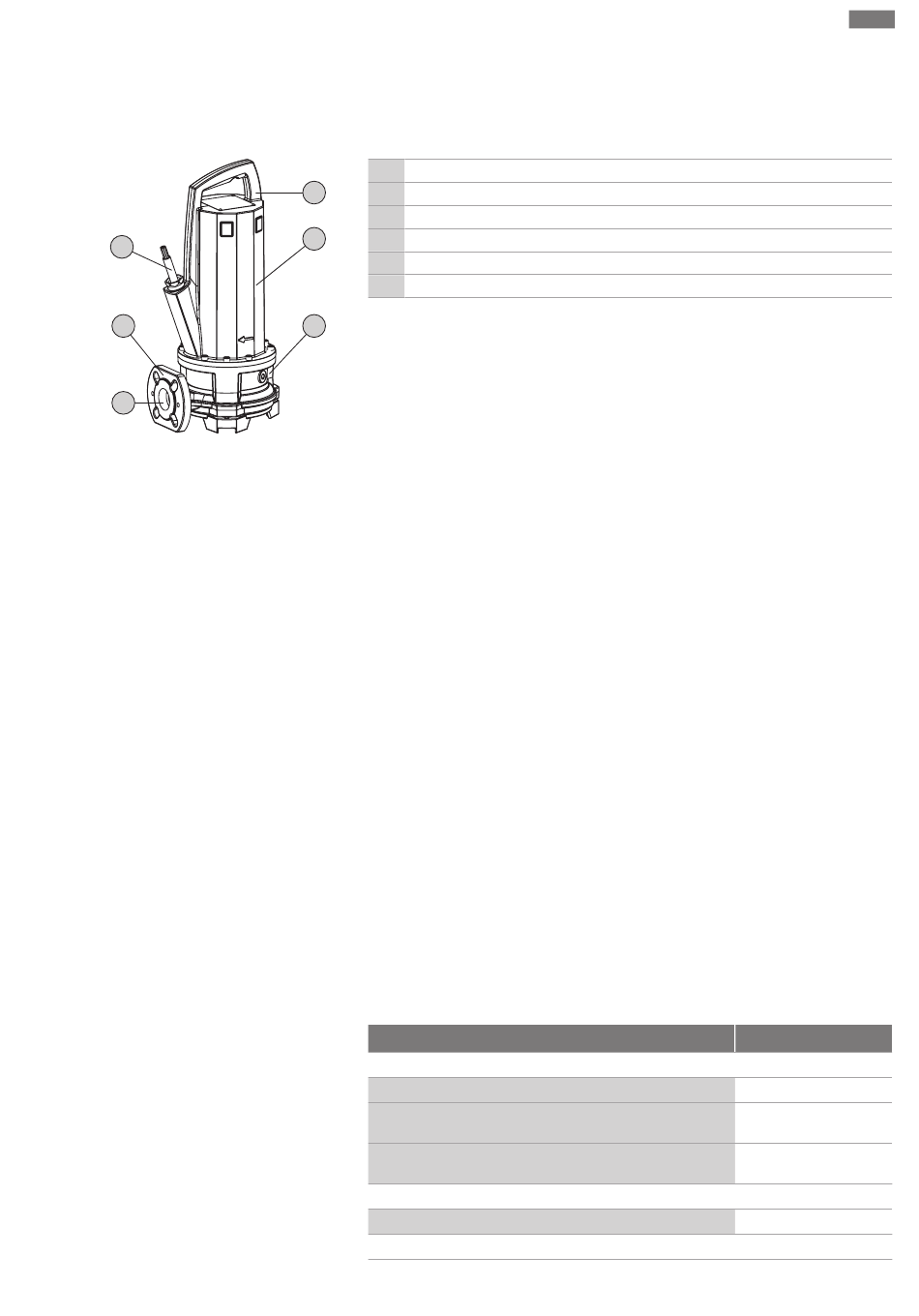

Fig. 1: Przegląd
4.1.1 Układ hydrauliczny
4.1.2 Silnik
4.1.3 Uszczelnienie
4.1.4 Materiał
4.2 Urządzenia kontrolne
Instrukcja montażu i obsługi Wilo-Rexa CUT GE
Opis produktu
Pompa zatapialna do ścieków z zewnętrznym urządzeniem tnącym jako zatapialne
urządzenie blokowe przeznaczona jest do pracy ciągłej w ustawieniu mokrym.
1 Uchwyt/punkt mocowania
1
2 Korpus silnika
3 Korpus uszczelniający
2
4 Przyłącze tłoczne
5 Korpus hydrauliczny
6 Przewód zasilający
3
Obwód hydrauliczny z wstępnie zamontowanym urządzeniem tnącym. Urządzenie tną-
ce rozdrabnia dające się rozdrobnić dodatki zanim dostaną się do rurociągu tłocznego o
średnicy 1¼" lub większej. Przyłącze po stronie tłocznej jest wykonane w formie pozio-
mego połączenia kołnierzowego.
Hydraulika nie jest samozasysająca, co oznacza, że dopływ przetłaczanego medium
musi odbywać się samoczynnie lub pod ciśnieniem wstępnym.
Napęd stanowią silniki chłodzone powierzchniowo w wersji na prąd trójfazowy. Chło-
dzenie odbywa się za pośrednictwem otaczającego medium. Ciepło odpadowe odda-
wane jest poprzez korpus silnika bezpośrednio do przetłaczanego medium. Silnik może
wynurzyć się w czasie pracy. Kabel zasilający jest wodoszczelny na całej długości i ma
wolne końcówki.
Uszczelnienie po stronie przetłaczanego medium i po stronie komory silnika zapewniają
dwa uszczelnienia mechaniczne. Uszczelnienie komory między uszczelnieniami mecha-
nicznymi jest wypełnione medycznym olejem wazelinowym.
▪ Korpus pompy: EN-GJL-250 (ASTM A48 klasa 35/40B)
▪ Wirnik: EN-GJL-250 (ASTM A48 klasa 35/40B) lub EN-GJS-500-7
(ASTM A536 70-50-05)
▪ Urządzenie tnące: Abrasit/1.4034 (AISI 420C)
▪ Korpus silnika: EN-GJL-250 (ASTM A48 klasa 35/40B)
▪ Wał: 1.4401 (AISI 316)
▪ Uszczelnienie po stronie silnika: C/MgSiO
▪ Uszczelnienie po stronie medium: SiC/SiC
▪ Uszczelnienie statyczne: NBR (Nitryl)
Przegląd urządzeń kontrolnych:
Wewnętrzne urządzenia kontrolne
Komora silnika
Uzwojenie silnika: Ogranicznik temperatury
(1-obwodowe monitorowanie temperatury)
Uzwojenie silnika: Regulacja temperatury
(2-obwodowe monitorowanie temperatury)
Zewnętrzne urządzenia kontrolne
Komora uszczelnienia
Legenda: − = niedostępne/możliwe, o = opcjonalne, • = seryjnie wyposażone
4
P 13
•
•
o
o
