pt
4
3
2
1

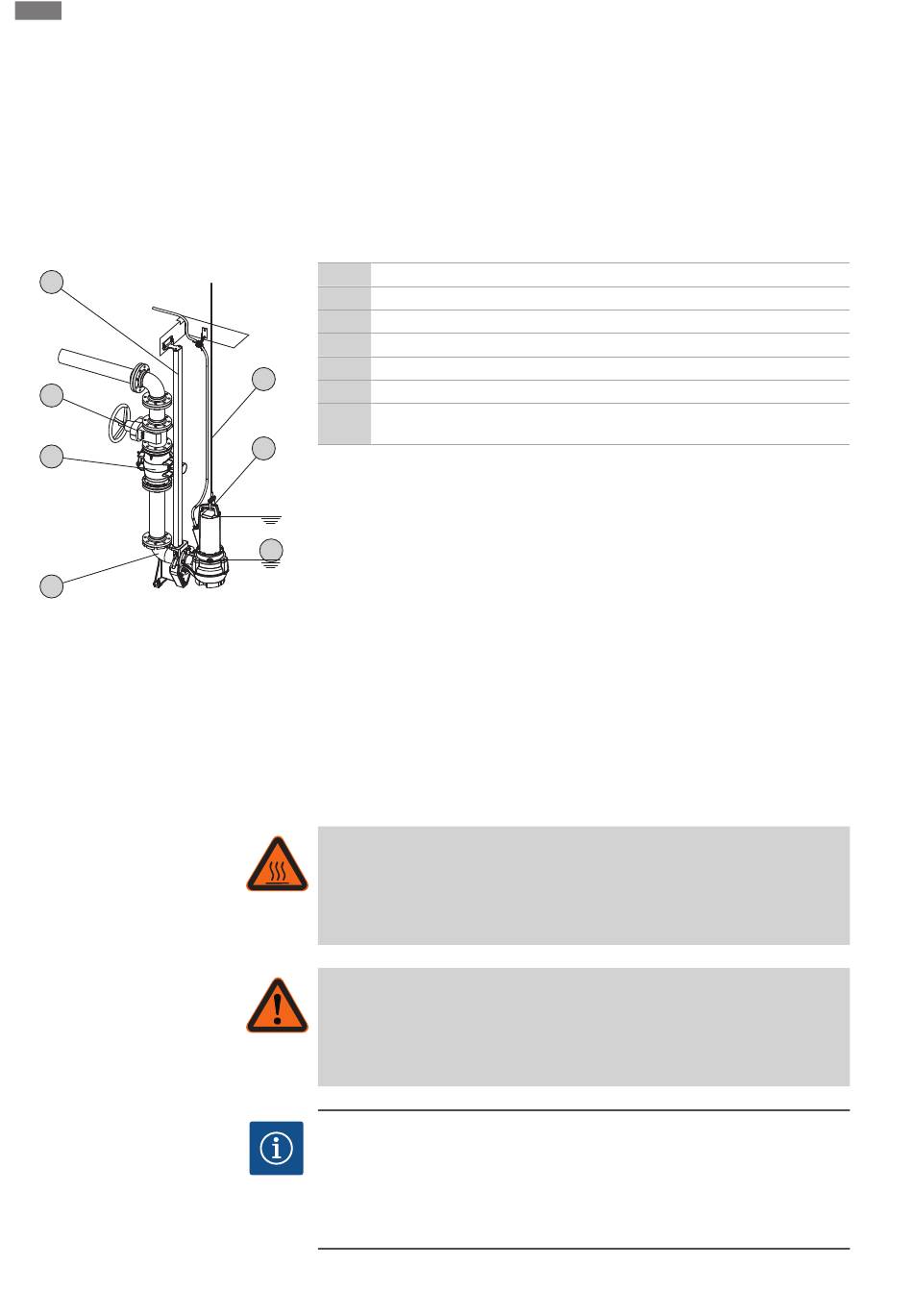

Fig. 5: Instalação húmida estacionária
6.4.4
Instalação submersível
transportável
630
Instalação e ligação elétrica
sistema de canalização ligado deve ser autoportante. O dispositivo para pendurar não
pode sustentar o sistema de canalização!
CUIDADO! Se o motor emergir durante o funcionamento, respeitar o modo de
funcionamento para o funcionamento emerso (S2-30, S3 25 %*)!
* Se antes de uma nova ativação estiver garantido o arrefecimento necessário do motor,
o modo de funcionamento S3 50 % é permitido! Para garantir o arrefecimento
necessário, o motor tem de estar completamente submerso durante, pelo menos,
1 minuto!
Passos
1
Dispositivo para pendurar
2
Dispositivo de afluxo
3
Válvula de fecho
4
Tubos de guiamento (a disponibilizar no local)
5
Meio de elevação
5
6
Ponto de fixação para o meio de elevação
Modo de funcionamento emerso: Observar as indicações na placa de
S*
identificação!
6
‡
A área de operação/local de instalação está preparado para a instalação.
‡
O dispositivo para pendurar e o sistema de canalização foram instalados.
S1
‡
A bomba está preparada para o funcionamento no dispositivo para pendurar.
1. Fixar o meio de elevação com uma argola no ponto de fixação da bomba.
S*
2. Levantar a bomba, movimentá-la por cima da abertura do poço e pousar
lentamente a garra guia no tubo de guiamento.
3. Baixar a bomba até esta assentar no dispositivo para pendurar e ser acoplada
automaticamente. CUIDADO! Ao baixar a bomba, manter os cabos elétricos
ligeiramente esticados!
4. Separar o dispositivo de içamento do meio de elevação e protegê-lo na saída do
poço contra a queda.
5. Os cabos elétricos devem ser colocados no poço e orientados corretamente para
fora do poço por um eletricista.
▶ A bomba está instalada, o eletricista pode proceder à ligação elétrica.
ATENÇÃO
Perigo de queimaduras em superfícies quentes!
O corpo do motor pode ficar quente durante o funcionamento. Podem ocorrer
queimaduras. Depois de desligar a bomba, deixá-la arrefecer até à temperatura
ambiente!
ATENÇÃO
Separação da mangueira de pressão!
Podem ocorrer ferimentos (graves) resultantes da separação ou projeção da
mangueira de pressão. Fixar firmemente a mangueira de pressão na saída! Evitar que
a mangueira de pressão fique dobrada.
AVISO
Problemas de bombeamento devido a nível de água insuficiente
Se o fluido diminuir excessivamente, o caudal pode ser interrompido. Além disso,
podem formar-se bolsas de ar no sistema hidráulico que causam um comportamento
de funcionamento inadmissível. O nível de água mínimo admissível deve atingir a
borda superior do corpo hidráulico!
WILO SE 2019-02
