Wilo Rexa CUT GE Einbau- Und Betriebsanleitung Seite 510

nl
6.5.2 Onderhoudswerkzaamheden
6.5.2.1 De isolatieweerstand van de mo-
torwikkeling controleren
6.5.2.2 De weerstand van de tempera-
tuursensor controleren
6.5.2.3 Controleer de weerstand van de
staafelektrode voor de bewaking
van de afdichtingsruimte
6.5.3 Aansluiting wisselstroommotor
PE N L
C
r
M 1~

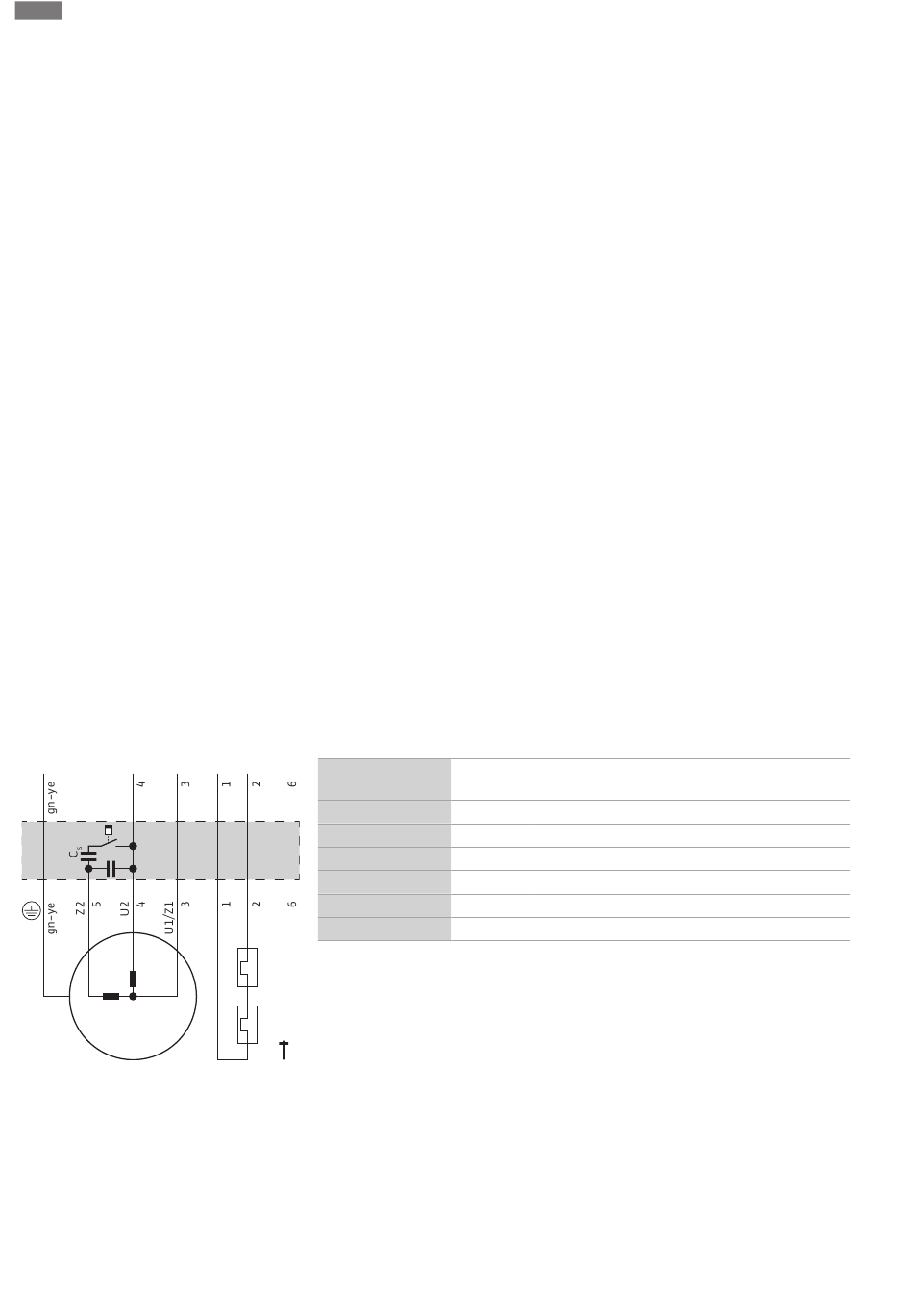

Fig. 7: Aansluitschema wisselstroommotor
6.5.4 Aansluiting draaistroommotor
510
Installatie en elektrische aansluiting
Beveilig de aansluiting met een lekstroom-veiligheidsschakelaar (RCD) als personen in
aanraking met het product en met geleidende vloeistoffen kunnen komen.
Voorafgaand aan de montage moeten de volgende onderhoudswerkzaamheden worden
uitgevoerd:
▪ Controleer de isolatieweerstand van de motorwikkeling.
▪ Controleer de weerstand van de temperatuursensor.
▪ Controleer de weerstand van de staafelektrode (optioneel verkrijgbaar).
Als de gemeten waarden afwijken van de voorgeschreven waarden:
▪ is er vocht in de motor of de aansluitkabel binnengedrongen,
▪ is de bewakingsinrichting defect.
Overleg in geval van storingen met de servicedienst.
Meet de isolatieweerstand met een isolatietester (gemeten gelijkspanning = 1000 V).
De volgende waarden moeten worden aangehouden:
▪ Bij de eerste inbedrijfname: isolatieweerstand mag de 20 MΩ niet onderschrijden.
▪ Bij overigen metingen: Waarde moet groter zijn dan 2 MΩ.
Meet de weerstand van de temperatuursensor met een ohmmeter. Er moet aan de vol-
gende gemeten waarden worden voldaan:
▪ Bimetaalsensoren: Gemeten waarde = 0 ohm (doorgang).
▪ PTC-sensoren (thermistor): Gemeten waarde is afhankelijk van het aantal ingebouwde
sensoren. Een PTC-sensor heeft een koude weerstand tussen 20 en 100 ohm.
– Bij 3 sensoren in serie ligt de gemeten waarde tussen de 60 en 300 ohm.
– Bij 4 sensoren in serie ligt de gemeten waarde tussen de 80 en 400 ohm.
Meet de weerstand van de elektrode met een ohmmeter. De gemeten waarde moeten
naar "oneindig" gaan. Bij waarden van ≤ 30 kOhm zit er water in de olie, ververs in dat
geval de olie!
De wisselstroomuitvoering is met vrije kabeluiteinden uitgerust. De aansluiting op het
stroomnet gebeurt door het aansluiten van de spanningskabels in het schakeltoestel.
Laat de elektrische aansluiting altijd door een elektromonteur uitvoeren!
LET OP! De afzonderlijke aders worden volgens het aansluitschema benoemd. Knip
de aders niet af! Er is geen sprake van een nadere toewijzing tussen de benaming
van de aders en het aansluitschema.
20 21 DK
Ader
1, 2
3
4
5
6
Groen/geel (gn-ye)
De draaistroomuitvoering is voorzien van vrije kabeluiteinden. De aansluiting op het
stroomnet gebeurt door het aansluiten van de spanningskabels in het schakeltoestel.
Laat de elektrische aansluiting altijd door een elektromonteur uitvoeren!
Voor de juiste draairichting moet er een rechtsdraaiend draaiveld aanwezig zijn.
LET OP! De afzonderlijke aders worden volgens het aansluitschema benoemd. Knip
de aders niet af! Er is geen sprake van een nadere toewijzing tussen de benaming
van de aders en het aansluitschema.
Omschrij- Klem
ving
20, 21 Bewaking motorwikkeling
U1/Z1 L
U2 N
Z2 Aansluiting start- en bedrijfscondensator
DK Bewaking motorruimte
PE Aarde
WILO SE 2019-02
