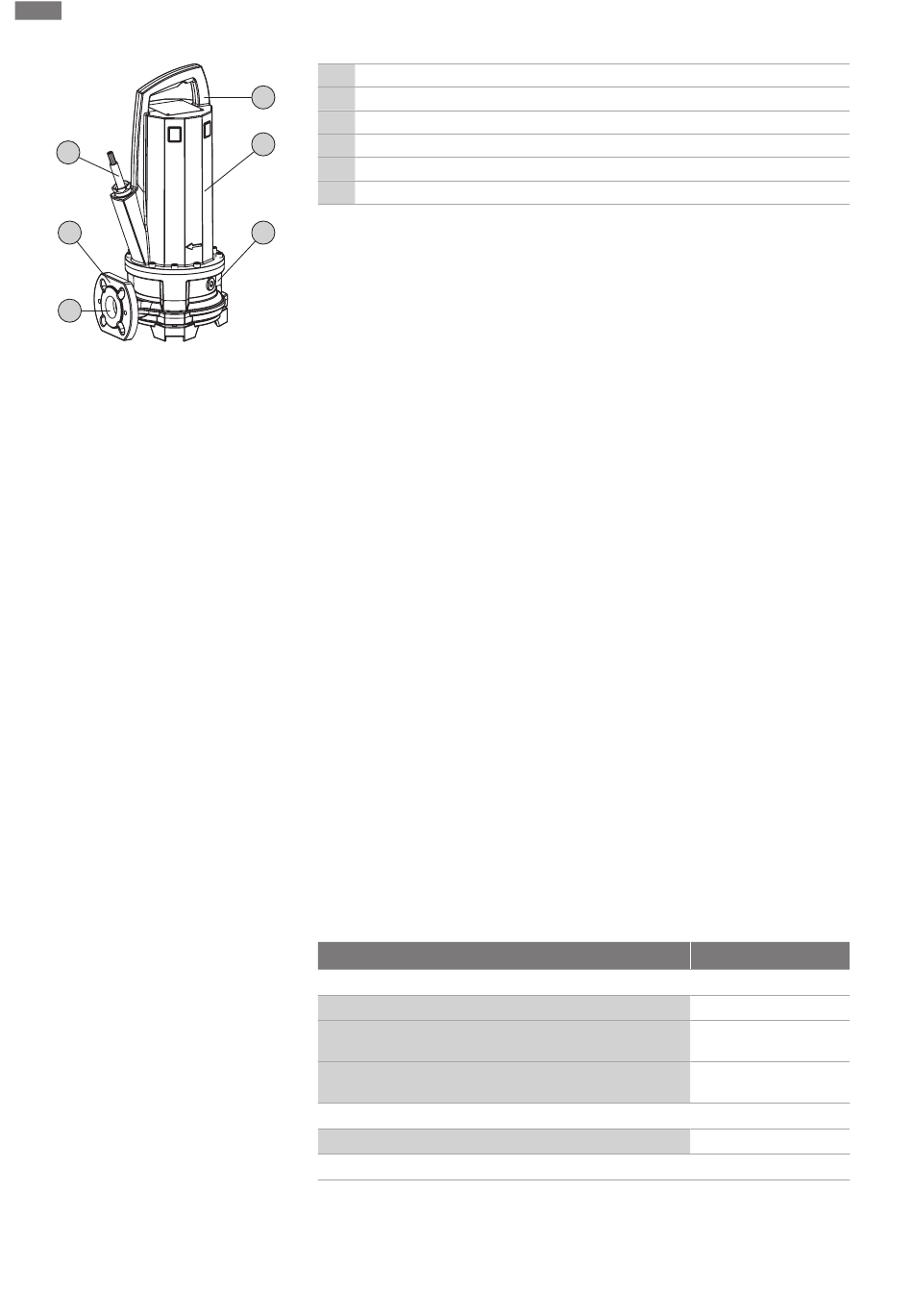

Fig. 1: Vista geral
4.1.1 Sistema hidráulico
4.1.2 Motor
4.1.3 Vedação
4.1.4 Material
4.2 Dispositivos de monitorização
622
Descrição do produto
1 Pega/ponto de fixação
1
2 Corpo do motor
3 Corpo de vedação
2
4 Ligação da pressão
5 Corpo hidráulico
6 Cabo elétrico
3
Sistema hidráulico centrífugo com triturador ligado a montante. O triturador tritura
quantidades adicionadas cortáveis, para o transporte numa tubagem de pressão de 1¼"
ou maior. A ligação do lado da pressão deve ser efetuada como conexão de flange
horizontal.
O sistema hidráulico não é auto-ferrante, ou seja, o fluido tem de entrar
autonomamente ou com pressão inicial.
Como acionamento são utilizados motores com refrigeração superficial na versão de
corrente trifásica. O arrefecimento é feito através do fluido circundante. O calor é
emanado a partir do corpo do motor diretamente para o fluido ou para o ar circundante.
É possível emergir o motor durante o funcionamento. O cabo de ligação possui fundição
hermética longitudinal e não tem pontas soltas.
A vedação do lado do fluido e do compartimento do motor é garantida através de dois
empanques mecânicos. A câmara de vedação entre os empanques mecânicos está
abastecida com óleo branco medicinal.
▪ Corpo da bomba: EN-GJL-250 (ASTM A48 Class 35/40B)
▪ Impulsor: EN-GJL-250 (ASTM A48 Class 35/40B) ou EN-GJS-500-7
(ASTM A536 70-50-05)
▪ Triturador: Abrasite/1.4034 (AISI 420C)
▪ Corpo do motor: EN-GJL-250 (ASTM A48 Class 35/40B)
▪ Veio: 1.4401 (AISI 316)
▪ Vedação do lado do motor: C/MgSiO
▪ Vedação, do lado fluido: SiC/SiC
▪ Vedação estática: NBR (nitrilo)
Vista geral dos dispositivos de monitorização:
Monotorização interna dos dispositivos
Compartimento do motor
Bobinagem do motor: Limitador de temperatura
(monitorização da temperatura de 1 circuito)
Bobinagem do motor: Regulação da temperatura
(monitorização da temperatura de 2 circuitos)
Dispositivos de monitorização externa
Câmara de vedação
Legenda: − = não disponível/impossível, o = opcional, • = de série
É necessário ligar sempre todos os dispositivos de monitorização existentes!
4
P 13
•
•
o
o
