6.4.4
Mobilná inštalácia do mokrého
prostredia
4
3
2

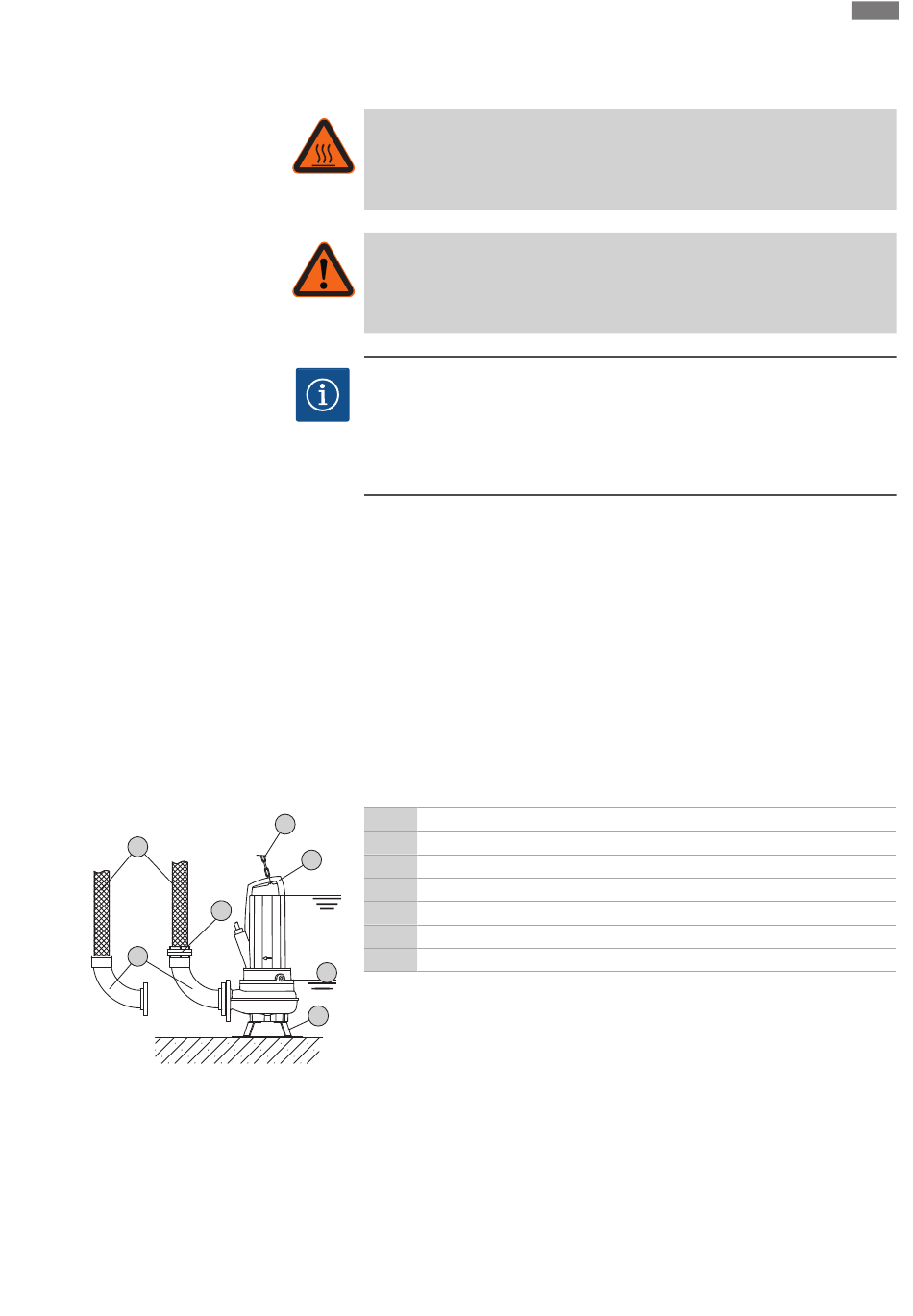

Fig. 6: Inštalácia do mokrého prostredia, mobil-
ná
Návod na montáž a obsluhu Wilo-Rexa CUT GE
Inštalácia a elektrické pripojenie
VAROVANIE
Nebezpečenstvo popálenia na horúcich povrchoch!
Skriňa motora sa môže počas prevádzky zahriať. Môžu vzniknúť popáleniny. Čerpadlo
nechajte po vypnutí vychladnúť na izbovú teplotu!
VAROVANIE
Odtrhnutie tlakovej hadice!
Odtrhnutím, resp. odrazením tlakovej hadice môže dôjsť k (vážnym) zraneniam.
Tlakovú hadicu upevnite bezpečne na odtoku! Zabráňte zalomeniu tlakovej hadice.
OZNÁMENIE
Problémy s čerpaním v dôsledku nízkej hladiny vody
Ak sa médium spustí príliš hlboko, môže dôjsť k prerušeniu prietoku. Okrem toho sa
môžu v hydraulike tvoriť vzduchové vankúše, ktoré môžu vyvolať neprípustné pre-
vádzkové charakteristiky. Minimálna povolená hladina vody musí siahať až k horné-
mu okraju telesa hydrauliky!
Pri mobilnej inštalácii musí byť čerpadlo vybavené opornou pätka čerpadla. Pätka čer-
padla zabezpečuje minimálnu svetlú výšku v oblasti nasávania a umožňuje bezpečné
umiestnenie na pevnom podklade. Tým je zabezpečené pri tomto druhu inštalácie
ľubovoľné umiestnenie v prevádzkovom priestore/na mieste inštalácie. Na mieste in-
štalácie je potrebné použiť tvrdú podložku, ktorá zabráni na mäkkých podkladoch sada-
niu čerpadla. Na strane výtlaku je pripojená tlaková hadica. Pri dlhšej prevádzkovej dobe
sa musí čerpadlo pevne namontovať na podlahu. Týmto sa zabráni vibráciám a zabezpe-
čí sa pokojný chod odolný voči opotrebeniu.
UPOZORNENIE! Ak sa počas prevádzky motor vynorí, je potrebné dodržiavať pre-
vádzkový režim pre vynorenú prevádzku (S2-30, S3 25 %*)!
* Prevádzkový režim S3 50 % je prípustný, ak je pred novým zapnutím zabezpečené
potrebné chladenie motora! Na zabezpečenie požadovaného chladenia musí byť motor
minimálne na 1 min kompletne ponorený!
Pracovné kroky
1
Oporná pätka čerpadla
5
2
Koleno rúry s hadicovou prípojkou alebo pevnou spojkou Storz
6
3
Hadicová spojka Storz
S1
4
Tlaková hadica
5
Zdvíhací prostriedok
6
Bod upevnenia
S*
Prevádzkový režim vynorené: Dbajte na údaje uvedené na typovom štítku!
S*
‡
Oporná pätka čerpadla namontovaná.
‡
1
Tlaková prípojka pripravená: Koleno rúry s hadicovou prípojkou alebo koleno rúry s
pevnou spojkou Storz namontované.
1. Zdvíhací prostriedok pripevnite pomocou uzatváracieho oka na upevňovacom bode
čerpadla.
2. Zdvihnite čerpadlo a umiestnite ho do príslušného pracovného miesta (šachta, vý-
kop).
3. Čerpadlo položte na pevný podklad. UPOZORNENIE! Je nutné zabrániť sadaniu!
4. Položte tlakovú hadicu uložte tak, a upevnite ju na uvedenom mieste (napr. na od-
toku). NEBEZPEČENSTVO! Odtrhnutím alebo odrazením tlakovej hadice môže
dôjsť k (vážnym) zraneniam!Tlakovú hadicu upevnite bezpečne na odtoku.
5. Prívodné vedenie elektrického prúdu klaďte odborne. UPOZORNENIE! Nepoškoďte
prívodné vedenie elektrického prúdu!
sk
879
