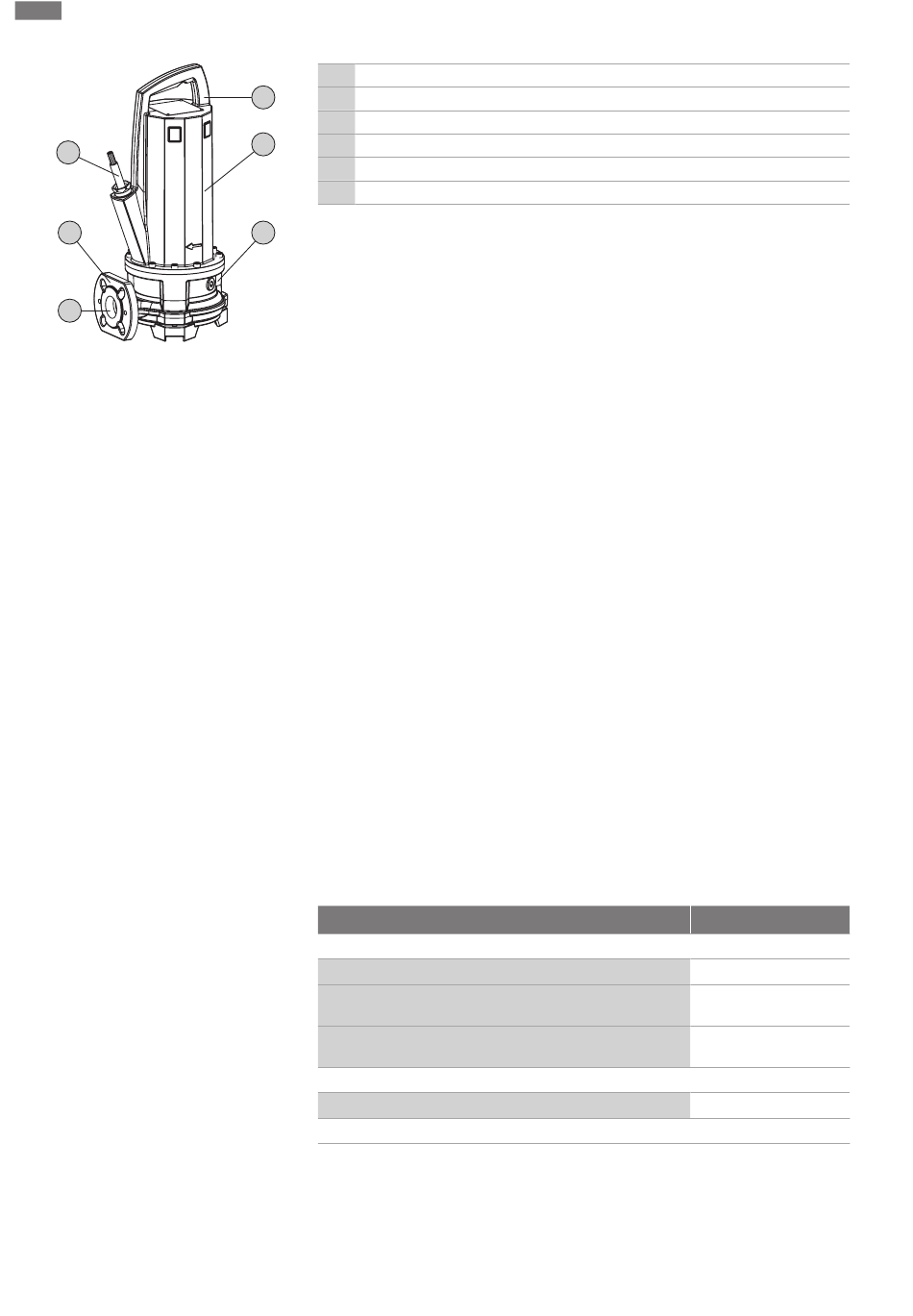

Fig. 1: Panoramica
4.1.1

Sistema idraulico

4.1.2 Motore
4.1.3 Guarnizione
4.1.4 Materiale
4.2

Dispositivi di monitoraggio

338
Descrizione del prodotto
1 Impugnatura/Punto di aggancio
1
2 Corpo motore
3 Corpo di tenuta
2
4 Raccordo di mandata
5 Corpo del gruppo idraulico
6 Cavo di alimentazione elettrica
3
Sistema idraulico centrifugo con trituratore grossolano. Il trituratore tritura le impurità
tranciabili rendendole adatte al pompaggio in una tubazione a pressione da 1¼'' o su-
periore. Per l'attacco lato pressione è previsto un raccordo a flangia orizzontale.
Il sistema idraulico non è autoaspirante, vale a dire il fluido deve scorrere autonoma-
mente o con pressione d'ingresso.
Per la trasmissione vengono utilizzati motori a raffreddamento superficiale in versione
trifase. Al raffreddamento provvede il fluido circostante. Il calore residuo viene ceduto
direttamente al fluido o all'aria ambiente attraverso il corpo motore. Il motore può esse-
re non sommerso durante il funzionamento. Il cavo di collegamento è a tenuta d'acqua
longitudinale e presenta le estremità libere.
La tenuta al fluido e sul vano motore è garantita da due tenute meccaniche. La camera
di tenuta fra le tenute meccaniche è riempita con olio bianco medicinale.
▪ Corpo pompa: EN-GJL-250 (ASTM A48 Classe 35/40B)
▪ Girante: EN-GJL-250 (ASTM A48 Classe 35/40B) oppure EN-GJS-500-7
(ASTM A536 70-50-05)
▪ Trituratore: Abrasite/1.4034 (AISI 420C)
▪ Corpo motore: EN-GJL-250 (ASTM A48 Classe 35/40B)
▪ Albero: 1.4401 (AISI 316)
▪ Guarnizione, lato motore: C/MgSiO
▪ Guarnizione, lato fluido: SiC/SiC
▪ Guarnizione, statica: NBR (nitrile)
Panoramica dei dispositivi di controllo:
Dispositivi di monitoraggio interni
Vano motore
Avvolgimento motore: Limitatore di temperatura
(dispositivo di controllo della temperatura a 1 circuito)
Avvolgimento motore: Regolatore di temperatura
(dispositivo di controllo della temperatura a 2 circuiti)
Dispositivi di monitoraggio esterni
Camera di tenuta
Legenda: − = non disponibile/possibile, o = opzionale, • = di serie
Tutti i dispositivi di monitoraggio presenti devono essere sempre allacciati!
Supervisione vano motore
La supervisione vano motore protegge l'avvolgimento motore da un corto circuito. Il ri-
levamento dell'umidità avviene mediante un elettrodo.
4
P 13
•
•
o
o
