6.5.2.1 Έλεγχος της αντίστασης μόνωσης
της περιέλιξης κινητήρα
6.5.2.2 Έλεγχος της αντίστασης του
αισθητήρα θερμοκρασίας
6.5.2.3 Έλεγχος της αντίστασης του
εξωτερικού ηλεκτροδίου για τον
έλεγχο στεγανοποιητικού
θαλάμου
6.5.3 Σύνδεση μονοφασικού κινητήρα
PE N L
C
r
M 1~

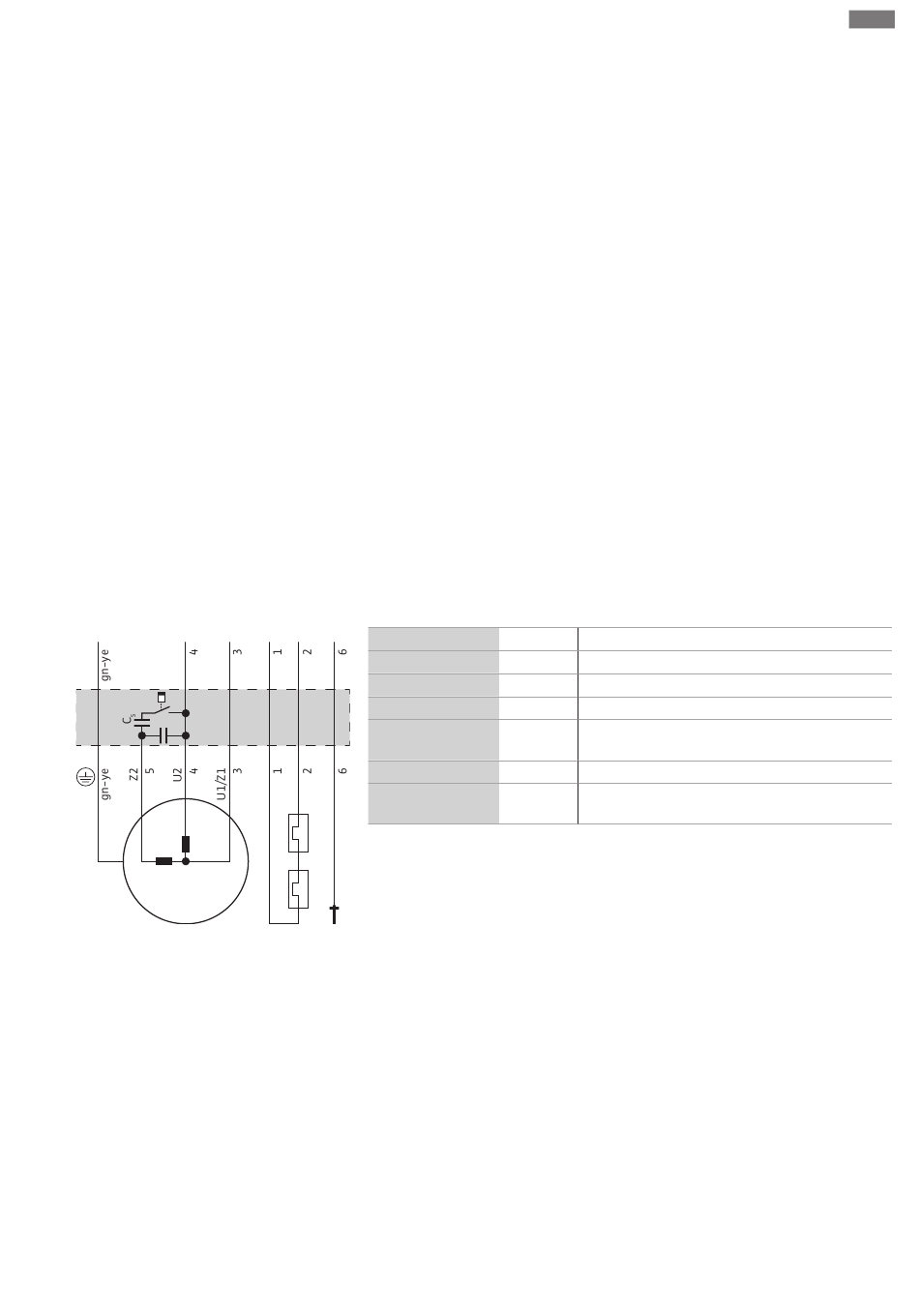

Fig. 7: Σχεδιάγραμμα σύνδεσης μονοφασικού
κινητήρα
6.5.4 Σύνδεση στον τριφασικό κινητήρα
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Rexa CUT GE
Εγκατάσταση και ηλεκτρική σύνδεση
▪ Έχει εισχωρήσει υγρασία στον κινητήρα ή στο καλώδιο σύνδεσης.
▪ Είναι ελαττωματική η διάταξη επιτήρησης.
Εάν υπάρχει ελάττωμα, επικοινωνήστε με το Τμήμα Εξυπηρέτησης Πελατών.
Μετρήστε την αντίσταση μόνωσης με έναν ελεγκτή μόνωσης (συνεχής τάση μέτρησης
= 1000 V). Τηρείτε τις παρακάτω τιμές:
▪ Κατά την αρχική θέση σε λειτουργία: Η αντίσταση μόνωσης απαγορεύεται να πέσει
κάτω από τα 20 MΩ.
▪ Κατά τις επόμενες μετρήσεις: Η τιμή πρέπει να είναι μεγαλύτερη από 2 MΩ.
Μετρήστε την αντίσταση του αισθητήρα θερμοκρασίας με ένα ωμόμετρο. Πρέπει να
τηρούνται οι εξής τιμές μέτρησης:
▪ Διμεταλλικός αισθητήρας: Τιμή μέτρησης = 0 Ohm (διέλευση).
▪ Αισθητήριο PTC (ψυχρός αγωγός): Οι τιμή μέτρησης εξαρτάται από τον αριθμό των
τοποθετημένων αισθητηρίων. Ένα αισθητήριο PTC έχει ψυχρή αντίσταση μεταξύ 20
και 100 Ω.
– Σε τρία αισθητήρια στη σειρά η τιμή μέτρησης είναι μεταξύ 60 και 300 Ω.
– Σε τέσσερα αισθητήρια στη σειρά η τιμή μέτρησης είναι μεταξύ 80 και 400 Ω.
Μετρήστε την αντίσταση του ηλεκτροδίου με ένα ωμόμετρο. Η μετρηθείσα τιμή πρέπει
να τείνει προς το "άπειρο". Σε τιμές ≤30 kΩ υπάρχει νερό στο λάδι, εκτελέστε
αντικατάσταση του λαδιού!
Ο μονοφασικός τύπος είναι εξοπλισμένος με άκρα καλωδίου. Η σύνδεση στο ηλεκτρικό
δίκτυο γίνεται μέσω σύνδεσης του αγωγού ηλεκτρικής τροφοδοσίας στον ηλεκτρικό
πίνακα. Αναθέτετε πάντα σε εξειδικευμένο ηλεκτρολόγο την ηλεκτρική σύνδεση!
ΕΙΔΟΠΟΙΗΣΗ! Οι μεμονωμένοι κλώνοι περιγράφονται σύμφωνα με το σχεδιάγραμμα
σύνδεσης. Κλώνοι χωρίς αποκοπή! Δεν υπάρχει άλλη διάταξη ανάμεσα στην
περιγραφή κλώνων και το σχεδιάγραμμα σύνδεσης.
20 21 DK
Πυρήνας
1, 2
3
4
5
6
Πράσινο/κίτρινο
(gn-ye)
Ο τριφασικός τύπος είναι εξοπλισμένος με ελεύθερα άκρα καλωδίου. Η σύνδεση στο
ηλεκτρικό δίκτυο γίνεται μέσω σύνδεσης του αγωγού ηλεκτρικής τροφοδοσίας στον
ηλεκτρικό πίνακα. Αναθέτετε πάντα την ηλεκτρική σύνδεση σε εξειδικευμένο
ηλεκτρολόγο!
Για τη σωστή φορά περιστροφής πρέπει να υπάρχει ένα δεξιόστροφο
περιστρεφόμενο πεδίο.
ΕΙΔΟΠΟΙΗΣΗ! Οι μεμονωμένοι κλώνοι περιγράφονται σύμφωνα με το σχεδιάγραμμα
σύνδεσης. Κλώνοι χωρίς αποκοπή! Δεν υπάρχει άλλη διάταξη ανάμεσα στην
περιγραφή κλώνων και το σχεδιάγραμμα σύνδεσης.
Ονομασία Ακροδέκτης
20, 21 Έλεγχος της περιέλιξης κινητήρα
U1/Z1 L
U2 N
Z2 Υποδοχή για τον πυκνωτή εκκίνησης και
λειτουργίας
DK Έλεγχος χώρου κινητήρα
PE Γείωση
