6.5.2.1
Variklio apvijų izoliacijos varžos
patikrinimas
6.5.2.2
Temperatūros jutiklio varžos
patikrinimas
6.5.2.3
Išorinių riebokšlio dėžės kontrolės
elektrodų varžos patikrinimas
6.5.3
Kintamosios srovės variklio
prijungimas
PE
N
L
C
r
M 1~

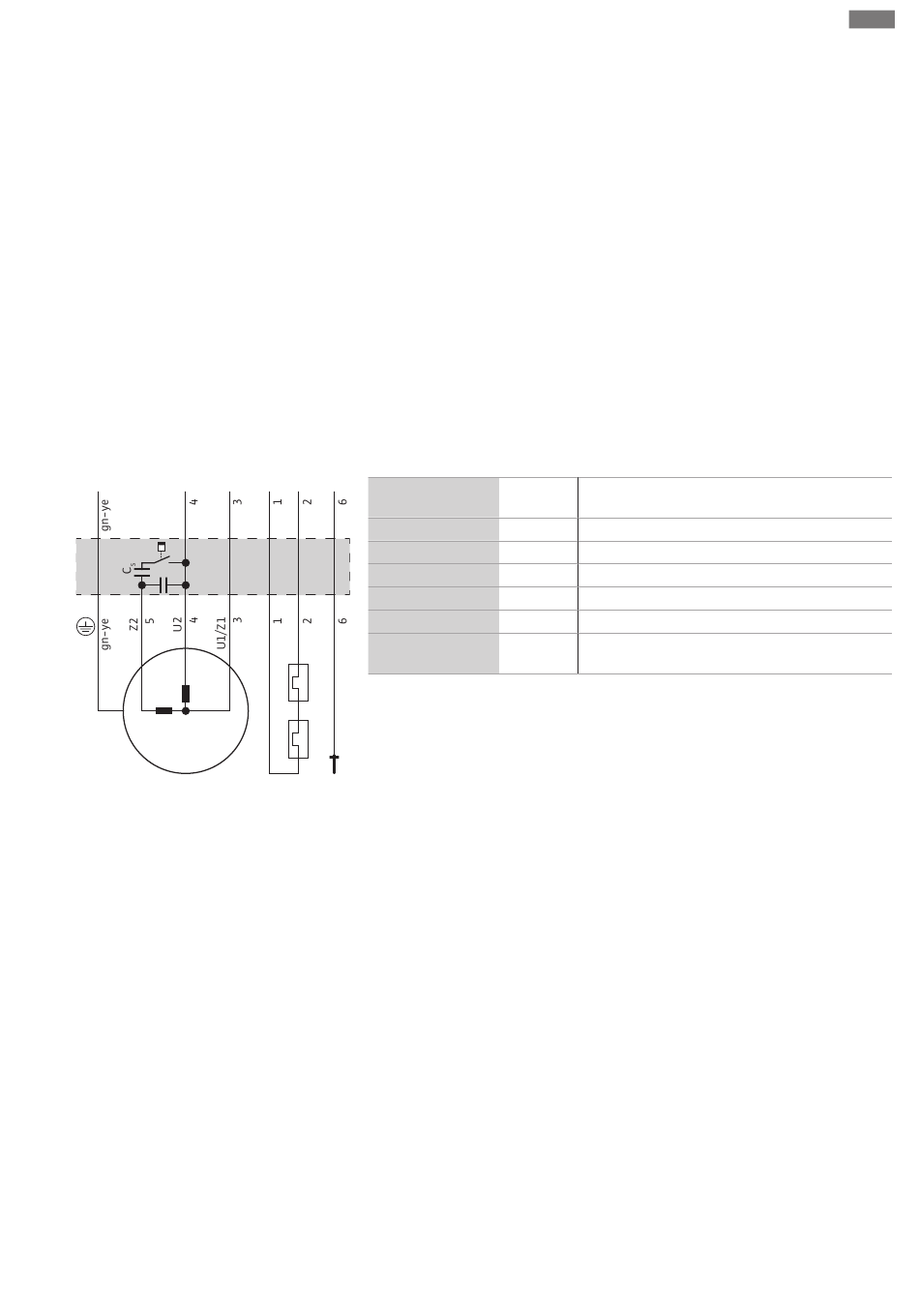

Fig. 7: Kintamosios srovės variklio prijungimo
schema
6.5.4
Trifazio variklio prijungimas
Montavimo ir naudojimo instrukcija Wilo-Rexa CUT GE
Instaliacija ir prijungimas prie elektros tinklo
Izoliacijos varžą išmatuokite izoliacijos tikrinimo įtaisu (nuolatinė matuojama įtampa =
1 000 V). Laikykitės šių nustatytų verčių:
▪ Pirmasis paleidimas: izoliacijos varža turi būti didesnė negu 20 MΩ.
▪ Atliekant tolesnius matavimus: vertė turi būti didesnė kaip 2 MΩ.
Temperatūros jutiklio varžą patikrinkite ommetru. Būtina laikytis šių nustatytų verčių:
▪ Bimetalinė juostelė: vertė = 0 omų (pratekėjimas).
▪ „PTC" jutiklis (termorezistorius): vertė priklauso nuo sumontuotų jutiklių skaičiaus.
„PTC" jutiklio šaltojo kontakto varža yra nuo 20 iki 100 omų.
– Jeigu nuosekliai sujungti trys jutikliai, varžos vertė bus nuo 60 iki 300 omų.
– Jeigu nuosekliai sujungti keturi jutikliai, varžos vertė bus nuo 80 iki 400 omų.
Elektrodų varžos patikrinimas ommetru. Išmatuota vertė turi būti arti „begalinės". Jeigu
vertės yra 30 kΩ arba žemesnės, reiškia, alyvoje yra vandens; alyva turi būti pakeista!
Konstrukcija, kurioje naudojama kintamoji srovė, su laisvaisiais kabelio galais. Prie
elektros tinklo jungiamas prijungiant maitinimo kabelį valdiklyje. Prijungti elektrą
visuomet turi kvalifikuotas elektrikas!
PRANEŠIMAS! Atskiros gyslos atitinkamai paženklintos pagal prijungimo schemą.
Nenukirpkite gyslų! Daugiau atitikimų tarp laidų parametrų ir prijungimo schemos
nėra.
20
21
DK
Gysla
1, 2
3
4
5
6
Žalias / geltonas
(gn-ye)
Trifazės srovės modeliuose yra palikti atviri kabelių galai. Prie elektros tinklo jungiamas
prijungiant maitinimo kabelį valdiklyje. Prijungti elektrą visada turi kvalifikuotas
elektrikas!
Siekiant užtikrinti reikalavimus atitinkančią sukimosi kryptį turi būti naudojamas į
dešinę pusę besisukantis sukamasis laukas.
PRANEŠIMAS! Atskiros gyslos atitinkamai paženklintos pagal prijungimo schemą.
Nenukirpkite gyslų! Daugiau atitikimų tarp laidų parametrų ir prijungimo schemos
nėra.
Pavadinima
Gnybtas
s
20, 21
Variklio apvijų kontrolė
U1/Z1
L
U2
N
Z2
Paleidimo ir darbinio kondensatoriaus jungtis
DK
Variklio skyriaus kontrolė
PE
Įžeminimas
lt
469
