hu
4
3
2

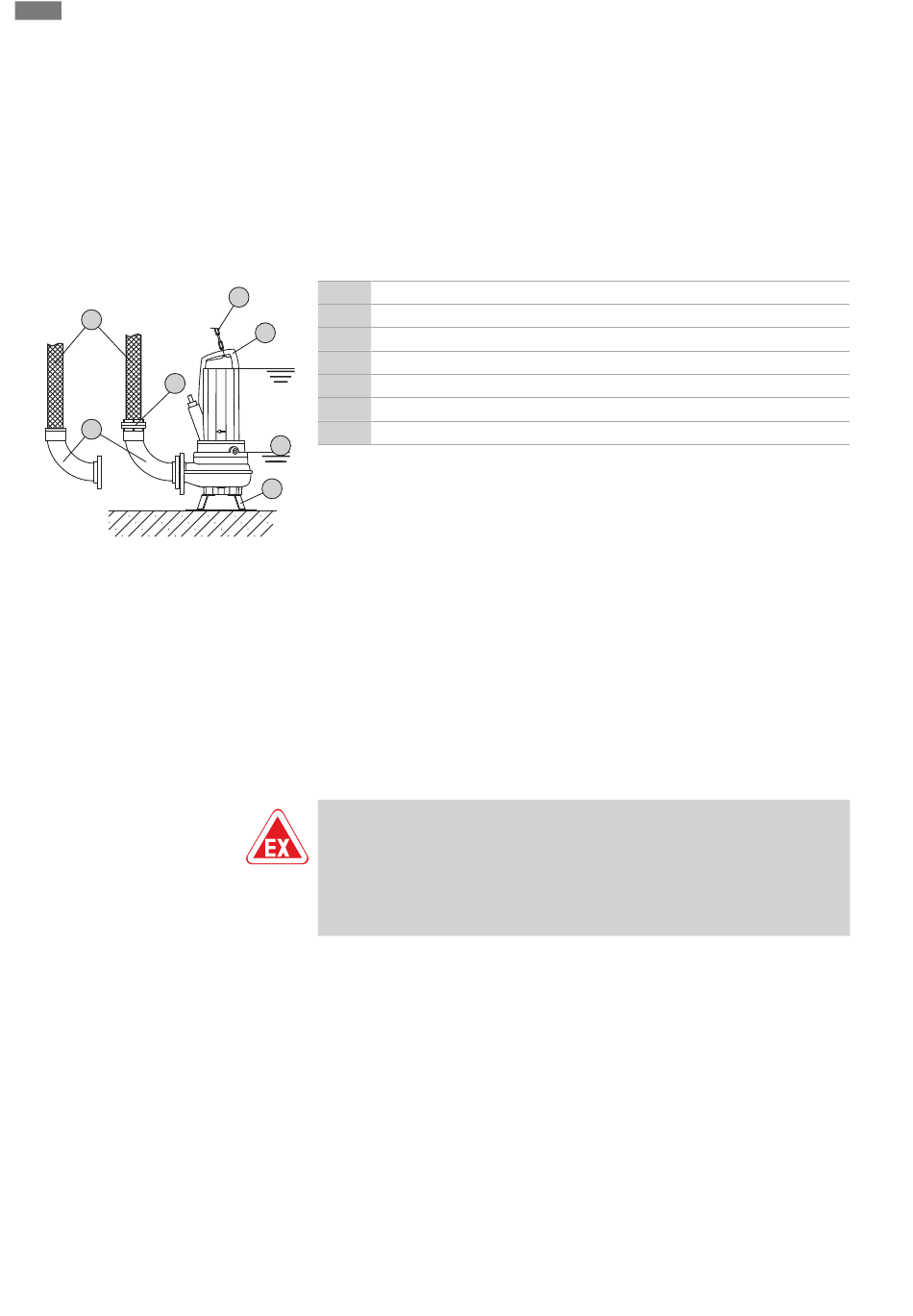

Fig. 6: Hordozható nedvesaknás telepítés
6.4.5
Szintvezérlés
6.4.6
Szárazon futás elleni védelem
1122
Telepítés és villamos csatlakoztatás
dályozása érdekében a telepítés helyén kemény alátétet kell használni. A nyomóoldalon
nyomótömlőt kell csatlakoztatni. Hosszabb üzemidő esetén a szivattyút szilárdan rög-
zíteni kell a talajon. Ezáltal elkerülhetők a rezgések, és szavatolható a szivattyú nyu-
godt, kopásálló járása.
VIGYÁZAT! Ha a motor a működés során kiemelkedik, tartsuk be a víz feletti üzem-
módra vonatkozó előírásokat (S2-30, S3 25 %*)!
* Ha egy ismételt bekapcsolás előtt biztosítható a motor szükséges hűtése, akkor alkal-
mazható az S3 50 % üzemmód! A szükséges hűtés biztosítása érdekében a motort leg-
alább 1 percig teljesen víz alatt kell tartani!
Munkalépések
1
Szivattyútalp
5
2
Csőív tömlőcsatlakozással vagy rögzített oldali Storz-gyorscsatlakozóval
6
3
Storz-tömlőcsatlakozó
S1
4
Nyomótömlő
5
Emelőeszközök
6
Rögzítési pont
S*
Víz feletti üzemmód: Vegye figyelembe a típustáblán szereplő értékeket!
S*
‡
Felszerelt szivattyútalp.
‡
1
Nyomócsonk csatlakozás előkészítve: Csőív tömlőcsatlakozással vagy csőív Storz-
gyorscsatlakozóval szerelve.
1. Az emelőeszközt láncvégszem segítségével kell rögzíteni a szivattyú rögzítési
pontjához.
2. Emeljük meg a szivattyút, majd engedjük le a tervezett munkahelyen (akna, gödör).
3. Állítsuk a szivattyút szilárd talajra. VIGYÁZAT! Kerülni kell a besüllyedést!
4. A nyomótömlőt fektessük le, majd rögzítsük az adott helyen (pl. a lefolyásnál). VE-
SZÉLY! A nyomótömlő leszakadása, ill. elsodródása (súlyos) sérüléseket okoz-
hat! A nyomótömlőt biztonságosan rögzítsük a kifolyásnál.
5. Az árambetápláló vezetéket szakszerűen fektessük le. VIGYÁZAT! Ne sértse meg
az árambetápláló vezetéket!
▶ A szivattyú telepítve van, az elektronikai szakember elvégezheti az elektromos
csatlakozást.
VESZÉLY
Robbanásveszély hibás telepítés miatt!
Ha a szintvezérlést robbanásveszélyes területen alakítják ki, a jeladó csatlakoztatása
„Ex" leválasztó relé segítségével vagy Zener-diódás stabilizátorral történjen. A nem
megfelelő csatlakoztatás robbanásveszélyt okoz! A csatlakoztatást elektronikai
szakembernek kell kialakítania.
A szintvezérlés segítségével kerülnek rögzítésre a töltésszintek, a szivattyú pedig a töl-
tésszinttől függően automatikusan be- és kikapcsol. A töltésszintek rögzítése különfé-
le jeladó típusokkal (úszókapcsolóval, nyomás- és ultrahangos mérésekkel vagy elekt-
ródákkal) történik. A szintvezérlés használatakor az alábbiakat kell betartani:
▪ Az úszókapcsolók szabadon tudnak mozogni!
▪ A vízszint nem csökkenhet a minimálisan szükséges vízszint alá!
▪ Nem szabad túllépni a maximális kapcsolási gyakoriságot!
▪ Erősen ingadozó töltésszintek esetén ajánlott a szintvezérlést két mérési pont segítsé-
gével megvalósítani. Így nagyobb kapcsolási különbségek érhetők el.
A szárazon futás elleni védelem megakadályozza, hogy a szivattyú szállítható közeg
nélkül működjön és levegő hatoljon a hidraulikába. Ehhez a minimális engedélyezett
töltöttségi szintet egy jeladó segítségével kell számítani. Amint a szint elérte a meg-
adott határértéket, a szivattyú lekapcsolásához megfelelő jelnek kell beérkeznie. A szá-
razon futás elleni védelem a meglévő szintvezérléseket még egy mérési ponttal bővít-
heti vagy működhet egyedüli lekapcsolási berendezésként is. A berendezés biztonsá-
gától függően a szivattyú visszakapcsolása történhet automatikusan vagy manuálisan.
WILO SE 2019-02
