hr
PE
U
V
W
M 3~
Fig. 8: Priključna shema: Izravno pokretanje,
bimetalni osjetnik
PE
U
V
W
M 3~
Fig. 9: Priključna shema: Izravno pokretanje,
PTC osjetnik
6.5.5
Priključak nadzornih naprava
390
Instalacija i električni priključak

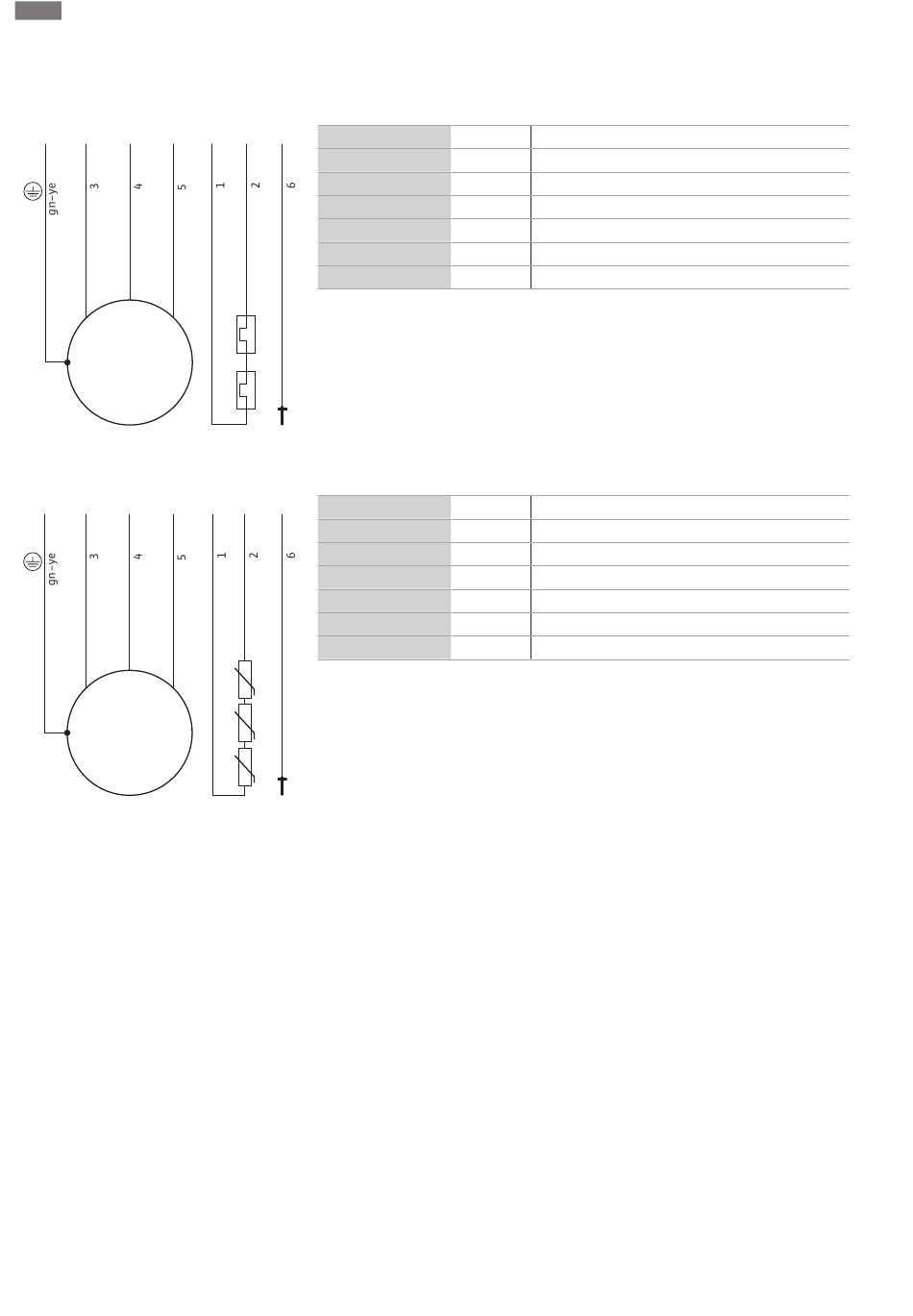

UPUTA! Pojedinačne su kabelske žile označene u skladu s priključnom shemom.
Kabelske žile ne smiju se odrezati! Nema daljnjeg uparivanja oznaka kabelskih žila i
priključne sheme.
20
21
DK
Žila
1, 2
3
4
5
6
Zelena/žuta (gn-ye) PE
10
11
DK
Žila
1, 2
3
4
5
6
Zelena/žuta (gn-ye) PE
Potrebno je uzeti u obzir točne podatke u vezi s priključivanjem i ugradnjom nadzornih
naprava koji se nalaze u priloženoj priključnoj shemi. Električni priključak uvijek mora
ugrađivati električar!
UPUTA! Pojedinačne su kabelske žile označene u skladu s priključnom shemom.
Kabelske žile ne smiju se odrezati! Nema daljnjeg uparivanja oznaka kabelskih žila i
priključne sheme.
Naziv
Stezaljka
20, 21
Nadzor namotaja motora
U
L1
V
L2
W
L3
DK
Nadzor motornog prostora
Uzemljenje
Naziv
Stezaljka
10, 11
Nadzor namotaja motora
U
L1
V
L2
W
L3
DK
Nadzor motornog prostora
Uzemljenje
