PE
U
V
W
M 3~

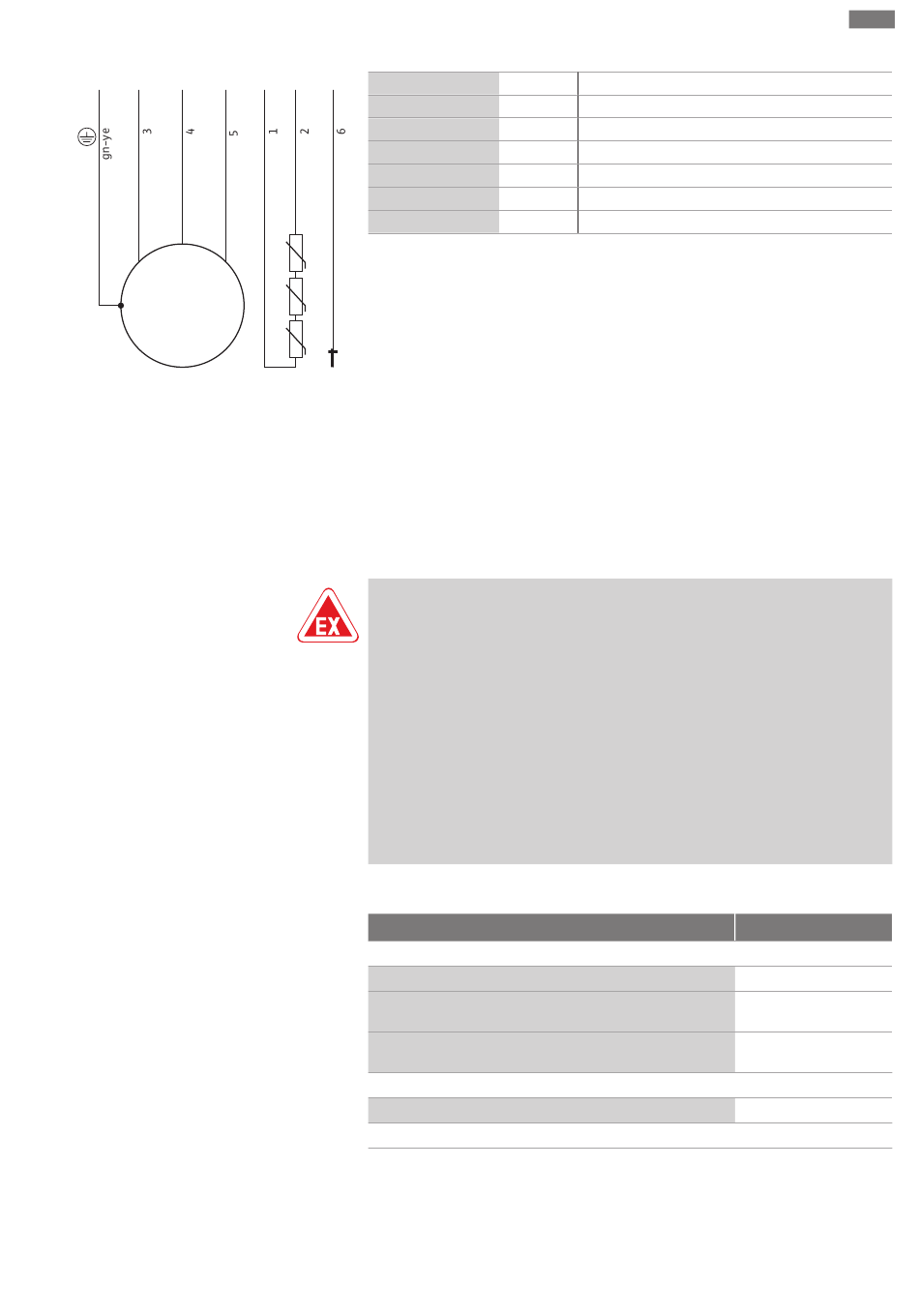

Fig. 9: Koblingsskjema: Direktestart, PTC-
sensor
6.5.5
Tilkobling
Overvåkningsinnretninger
6.5.5.1
Overvåkning motorrom (kun
motor P 13)
Monterings- og driftsveiledning Wilo-Rexa CUT GE
Installasjon og elektrisk tilkobling
10
11
DK
Leder
1, 2
3
4
5
6
Grønn/gul (gn-ye)
Nøyaktig informasjon om tilkobling og utførelsen av overvåkningsinnretningene finner
du i det vedlagte koblingsskjemaet. Elektrisk forbindelse skal alltid utføres av en
elektriker!
LES DETTE! De enkelte lederne er merket iht. koblingsskjemaet. Ikke kutt over
lederne! Det finnes ingen ytterligere tilordning mellom lederbetegnelse og
koblingsskjema.
FARE
Eksplosjonsfare grunnet feil tilkobling!
Dersom overvåkningsinnretningene ikke kobles korrekt til, medfører
eksplosjonsfarlige områder livsfare pga. eksplosjon! La alltid en elektriker foreta
tilkoblingen. Ved bruk i eksplosjonsfarlige områder gjelder følgende:
• Koble til termisk motorovervåkning via et signalapparat!
• Temperaturbegrensningen skal slå av ved hjelp av en gjeninnkoblingssperre! En
gjeninnkobling må ikke være mulig før «opplåsingsknappen» har blitt aktivert
manuelt!
• Koble til ekstern elektrode (f.eks. tetningskammerovervåkning) via et
signalapparat med egensikker elektrisk strømkrets!
• Se også nærmere informasjon i kapittelet om eksplosjonsbeskyttelse i
vedlegget i monterings- og driftsveiledningen!
Oversikt over overvåkningsenheter:
Interne overvåkningsenheter
Motorrom
Motorvikling: Temperaturbegrensning
(1-krets temperaturovervåkning)
Motorvikling: Temperaturregulering
(2-krets temperaturovervåkning)
Eksterne overvåkningsenheter
Tetningskammer
Forklaring: − = ikke tilgjengelig/mulig, o = valgfritt, • = som standard
Alle tilgjengelige overvåkningsinnretninger må alltid være tilkoblet!
Elektrodene kobles til via et signalapparat. Til dette anbefales «NIV 101/A»-reléet.
Terskelverdien er 30 kOhm.
Betegnelse Klemme
10, 11
Overvåkning motorvikling
U
L1
V
L2
W
L3
DK
Overvåkning motorrom
PE
Jord
no
P 13
•
•
o
o
551
