4.1 Constructie
6
5
4

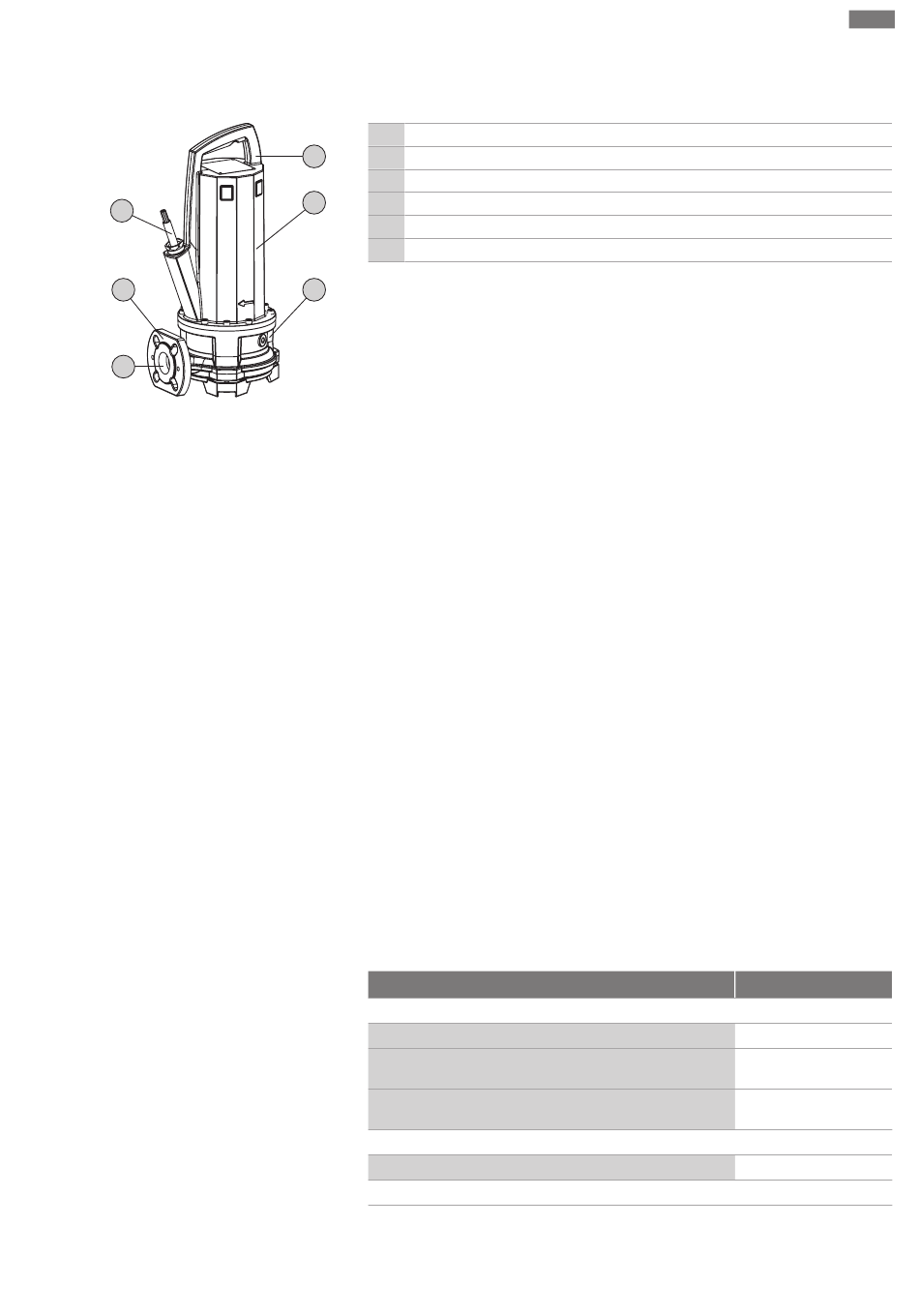

Fig. 1: Overzicht
4.1.1 Hydraulisch systeem
4.1.2 Motor
4.1.3 Afdichting
4.1.4 Materiaal
4.2 Bewakingsinrichtingen
Inbouw- en bedieningsvoorschriften Wilo-Rexa CUT GE
Productomschrijving
Afvalwaterdompelpomp met uitwendige snij-inrichting, als overstroombaar blokaggre-
gaat voor het continu bedrijf in natte opstelling.
1 Draaggreep/bevestigingspunt
1
2 Motorhuis
3 Afdichtingshuis
2
4 Persaansluiting
5 Hydraulisch huis
6 Spanningskabel
3
Met voor centrifugaal-hydraulisch systeem geschakelde snij-inrichting. De snij-inrich-
ting verkleint snijbare bijmengingen voor het transport in een persbuisleiding van 1¼"
of groter. De aansluiting aan de perszijde is als flensverbinding uitgevoerd.
Het hydraulische systeem is niet zelfaanzuigend, d.w.z. dat het medium zelfstandig of
met voordruk moet worden toegevoerd.
Als aandrijving kunnen oppervlaktegekoelde motoren in draaistroomuitvoering worden
toegepast. De koeling vindt plaats door het omgevende medium. De warmte wordt via
het motorhuis rechtstreeks afgegeven aan het medium of de omgevingslucht. De motor
kan tijdens bedrijf boven water komen. De aansluitkabel is langswaterdicht ingegoten
en heeft vrije kabeluiteinden.
De afdichting aan medium- en motorruimtezijde wordt verzorgd door twee mechani-
sche afdichtingen. De afdichtingsruimte tussen de mechanische afdichtingen is met
medische witte olie gevuld.
▪ Pomphuis: EN-GJL-250 (ASTM A48 Class 35/40B)
▪ Waaier: EN-GJL-250 (ASTM A48 Class 35/40B) of EN-GJS-500-7
(ASTM A536 70-50-05)
▪ Snij-inrichting: Abrasiet/1.4034 (AISI 420C)
▪ Motorhuis: EN-GJL-250 (ASTM A48 Class 35/40B)
▪ As: 1.4401 (AISI 316)
▪ Afdichting, aan motorzijde: C/MgSiO
▪ Afdichting, mediumzijde: SiC/SiC
▪ Afdichting, statisch: NBR (nitril)
Overzicht van de bewakingsinrichtingen:
Interne bewakingsinrichtingen
Motorruimte
Motorwikkeling: Temperatuurbegrenzing
(1-circuit-temperatuurbewaking)
Motorwikkeling: Temperatuurregeling
(2-circuit-temperatuurbewaking)
Externe bewakingsinrichtingen
Afdichtingsruimte
Legenda: − = niet aanwezig/mogelijk, o = optioneel, • = seriematig
Alle aanwezige bewakingsapparaten moeten altijd worden aangesloten!
