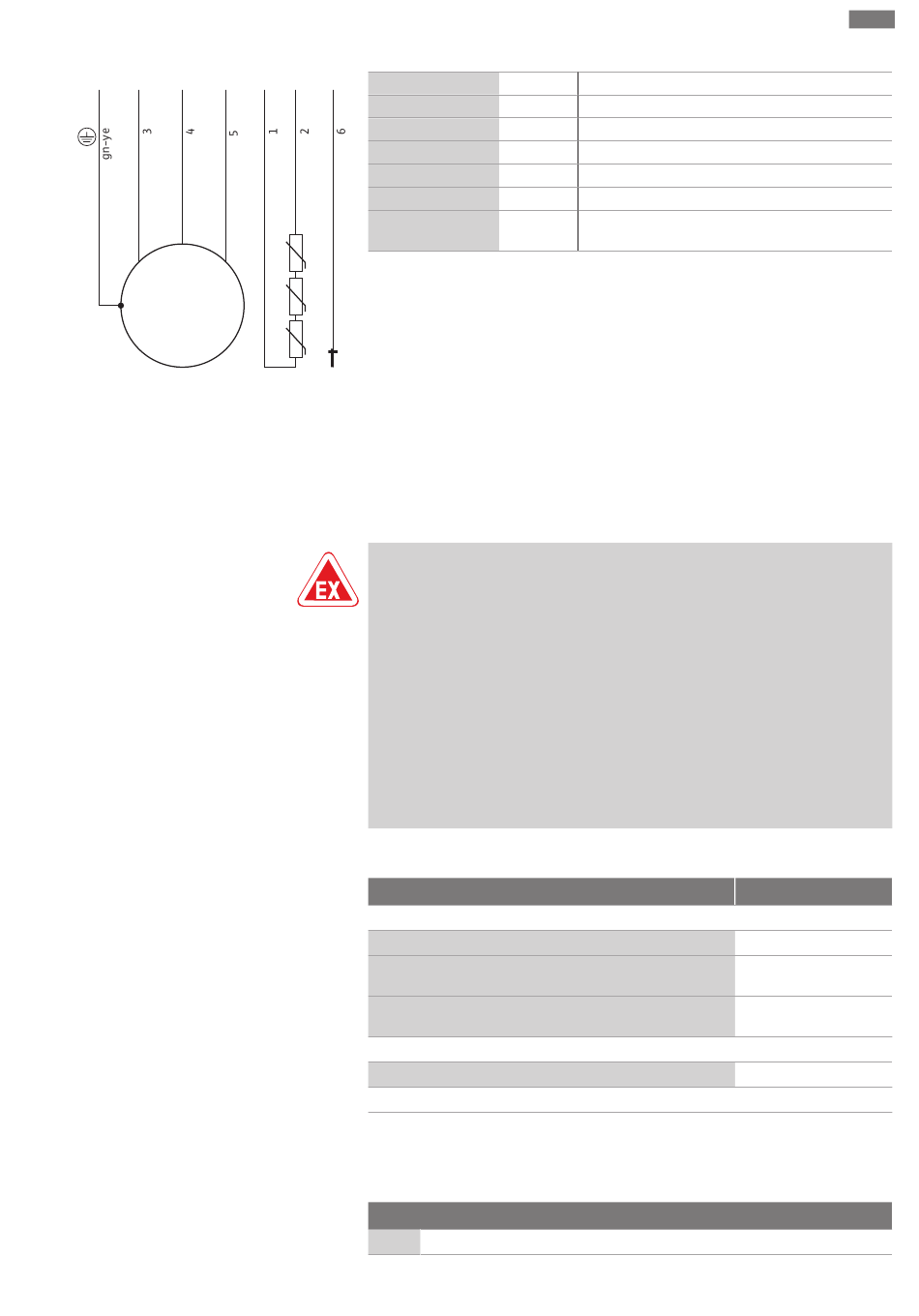

Fig. 9: Liitäntäkaavio: Suorakäynnistys, PTC-

Valvontalaitteiden liitäntä

Moottoritilan valvonta (vain

moottori P 13)

Asennus- ja käyttöohje Wilo-Rexa CUT GE

Asennus ja sähköliitäntä

Vihreä/keltainen

Katso oheisesta liitäntäkaaviosta tarkempia tietoja liitännästä ja valvontalaitteiden

mallista. Anna sähköliitäntä aina sähköalan ammattilaisen tehtäväksi!

HUOMAUTUS! Yksittäiset johtimet on merkitty liitäntäkaavion mukaan. Älä katkaise

johtimia! Johdinmerkintöjen ja liitäntäkaavion välillä ei ole muuta järjestystä.

Räjähdysvaara vääränlaisen liitännän vuoksi!

Jos valvontalaitteita ei liitetä oikein, räjähdysalttiilla alueilla aiheutuu hengenvaara

räjähdyksen takia! Anna liitäntä aina sähköalan ammattilaisen tehtäväksi. Jos

pumppua käytetään räjähdysalttiilla alueilla:

• Terminen moottorin valvonta liitetään mittausreleen kautta!

• Lämpötilaa rajoittamalla toteutettavan deaktivoinnin on tapahduttava

uudelleenaktivoinnin estolla! Uudelleenaktivointi on mahdollista vasta sen

jälkeen, kun lukituksen avauspainiketta on painettu käsin!

• Liitä ulkoinen elektrodi (esim. tiivistekammion valvonta) mittausreleen kautta

luonnostaan vaarattomaan virtapiiriin!

• Ota huomioon tämän asennus- ja käyttöohjeen liitteen Ex-suojaus-luvussa

olevat lisätiedot!

Valvontalaitteiden yleiskatsaus:

Sisäiset valvontalaitteet

Moottoritila

Moottorin käämitys: Lämpötilanrajoitin

(1-piirinen lämpötilavalvonta)

Moottorin käämitys: Lämpötilansäädin

(2-piirinen lämpötilavalvonta)

Ulkoiset valvontalaitteet

Tiivistekammio

Selitys: − = ei saatavana/mahdollinen, o = valinnainen, • = vakiovarusteena

Kaikkien käytettävissä olevien valvontalaitteiden on oltava aina liitettyinä!

Liitä elektrodit mittausreleen kautta. Tähän suositellaan relettä "NIV 101/A".

Kynnysarvo on 30 kOhm.

Johdinmerkintä

Elektrodin liitäntä

Moottorin käämityksen valvonta

Moottoritilan valvonta
