es
9.6.1
Indicaciones para el uso de segu-
ros de tornillos
9.6.2
¿Qué trabajos de reparación se
puede llevar a cabo?
9.6.3
Reajuste del sistema de corte
2
1

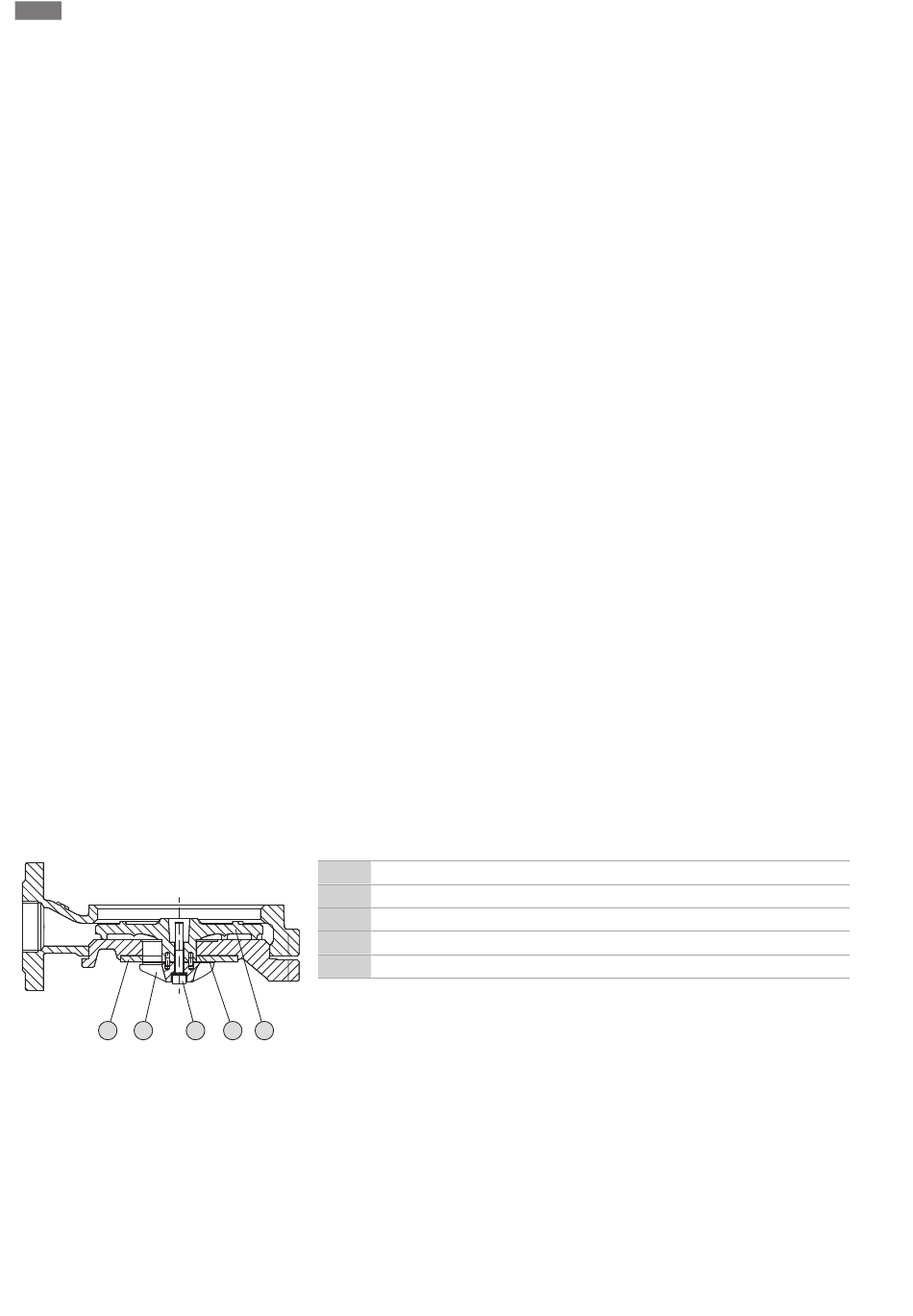

Fig. 11: Ajustar la medida del espacio de corte
974
Mantenimiento
Antes de comenzar los trabajos de reparación, cumpla los siguientes requisitos:
▪ La bomba se ha enfriado a temperatura ambiente.
▪ Desconecte la bomba de la tensión y asegúrela para evitar una conexión involuntaria.
▪ Bomba limpia a fondo y (en caso necesario) desinfectada.
En los trabajos de reparación rige en general:
▪ Recoja de inmediato los vertidos de fluido y material de servicio.
▪ Sustituya siempre las juntas tóricas, las juntas y los seguros de tornillos.
▪ Observe los pares de apriete indicados en el anexo.
▪ En estos trabajos queda terminantemente prohibido el uso de la fuerza.
Los tornillos pueden contar con un seguro (líquido) de tornillos. El seguro de tornillo se
lleva a cabo de fábrica de dos formas distintas:
▪ Seguro líquido de tornillos
▪ Seguro de tornillos mecánico
Renueve siempre el seguro de tornillo.
Seguro líquido de tornillos
Con el seguro líquido de tornillos se utilizan seguros de tornillos semisólidos (por ejem-
plo: Loctite 243). Estos seguros de tornillos se pueden disolver aplicando una fuerza
elevada. Si el seguro de tornillos no se afloja, debe calentar la conexión a aprox.
300 °C (572 °F). Limpiar minuciosamente los componentes tras el desmontaje.
Seguro de tornillos mecánico
El seguro de tornillos mecánico está compuesto por dos arandelas con bloqueo de cuña
Nord-Lock. El seguro de la unión atornillada tiene lugar aquí mediante la fuerza de
apriete. El seguro de tornillos Nord-Lock solo se puede utilizar con tornillos revestidos
de Geomet de la clase de resistencia 10.9. Queda prohibido el uso de tornillos inoxida-
bles.
▪ Reajuste de la medida del espacio de corte.
El espacio entre la placa de corte y la cuchilla es de aproximadamente: 0,1...0,2 mm
(0,004...0,008 in). Las arandelas de compensación entre la cuchilla y el rodete definen la
medida del espacio de corte. Cuando el espacio es demasiado amplio, disminuye la ca-
pacidad de corte y se producen obstrucciones. En este caso debe reajustarse la ranura.
Herramientas necesarias
▪ Llave dinamométrica con hexágono interior tamaño 5
▪ Llave Allen tamaño 5
▪ Medio adecuado para inmovilizar la cuchilla giratoria
Pasos de trabajo
1
2
3
4
5
‡
Se debe llevar el equipo de protección
‡
La bomba está limpia y, en caso necesario, desinfectada
5
4
3
‡
Las herramientas necesarias están preparadas
1. Bloquear la cuchilla con la herramienta adecuada.
2. Desenroscar el tornillo de fijación de la cuchilla. ¡ADVERTENCIA! Peligro de lesio-
nes de corte. La cuchilla tiene bordes afilados. Utilizar guantes de protección
adecuados.
3. Extraer la cuchilla.
4. Al retirar o sustituir las arandelas de compensación, ajustar un espacio de
0,1...0,2 mm (0,004...0,008 in). Atención: ¡AVISO! La cuchilla no debe rozar sobre
la placa de corte.
5. Volver a colocar la cuchilla.
Cuchilla
Placa de corte
Arandelas de compensación
Tornillo de fijación
Rodete
WILO SE 2019-02
