PE U V W
M 3~

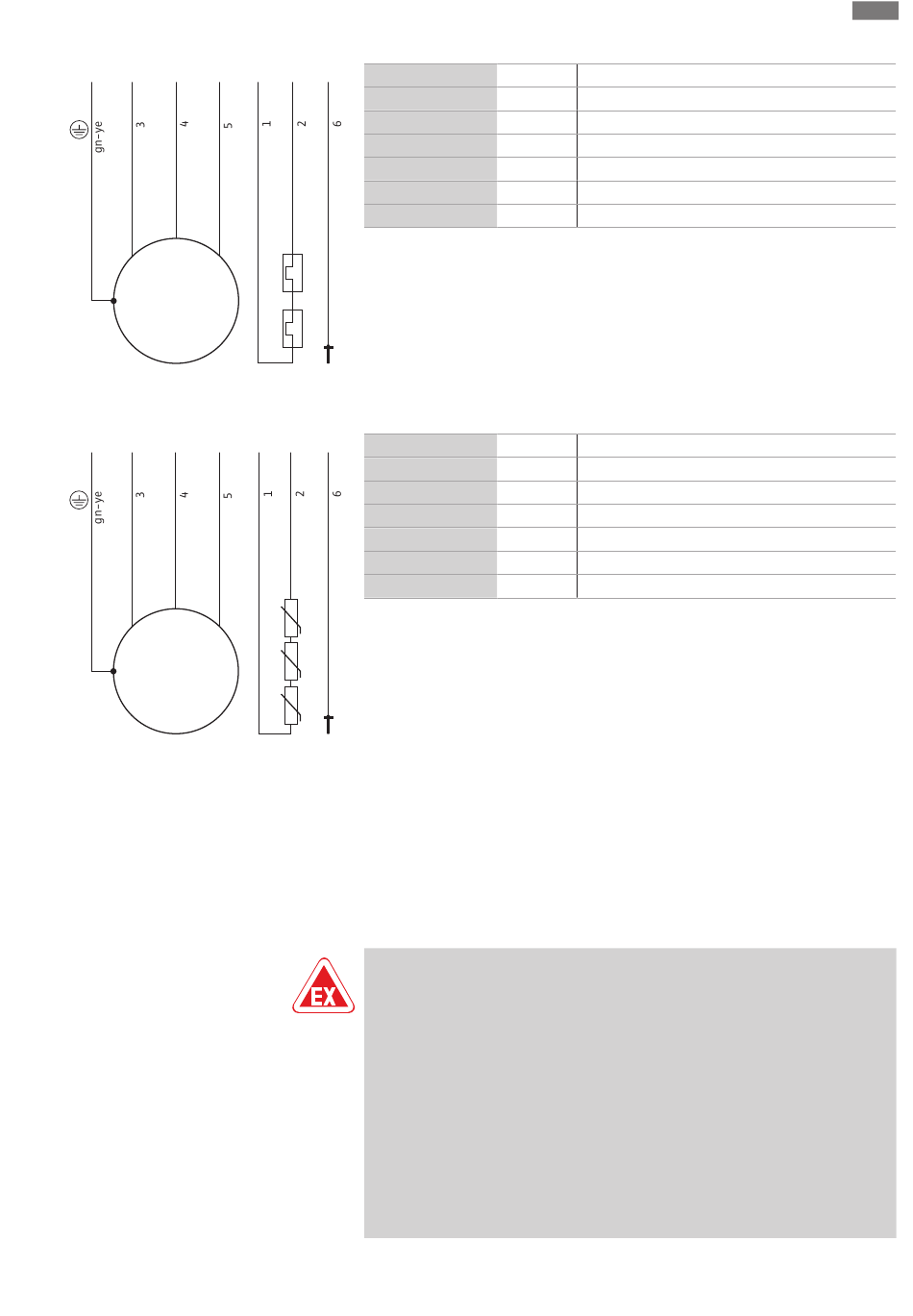

Fig. 8: Schéma zapojení: Přímý náběh,
bimetalové čidlo
PE U V W
M 3~
Fig. 9: Schéma zapojení: Přímý náběh, senzor
PTC
6.5.5 Připojení kontrolních zařízení
Návod k montáži a obsluze Wilo-Rexa CUT GE
Instalace a elektrické připojení
20 21 DK
Vodič
1, 2
3
4
5
6
Žlutozelená (gn-ye) PE
10 11 DK
Vodič
1, 2
3
4
5
6
Žlutozelená (gn-ye) PE
Seznamte se s podrobnými pokyny pro připojení a realizaci monitorovacích zařízení,
uvedenými v přiloženém schématu zapojení. Zajistěte, aby elektrické připojení vždy
provedl kvalifikovaný elektrikář!
OZNÁMENÍ! Jednotlivé vodiče jsou označeny podle schématu zapojení. Vodiče
neodříznout! Mezi označením vodičů a schématem zapojení neexistuje žádné další
přiřazení.
NEBEZPEČÍ
Nebezpečí výbuchu v důsledku nesprávného připojení!
V případě chybného zapojení kontrolních a monitorovacích zařízení hrozí v oblastech
s nebezpečím výbuchu smrtelné úrazy! Zajistěte, aby připojení vždy provedl
kvalifikovaný elektrikář. Při použití uvnitř oblasti ohrožených výbuchem platí:
• Termickou kontrolu motoru připojte přes vyhodnocovací relé!
• K vypnutí omezením teploty musí dojít se zablokováním opětovného zapnutí!
Opětné zapnutí smí být umožněno až po ručním stisknutí odblokovacího
tlačítka!
• Externí elektrodu (např. kontrola těsnicí komory) připojte přes vyhodnocovací
relé s proudovým obvodem s vlastním jištěním!
• V kapitole týkající se ochrany proti výbuchu v příloze tohoto návodu k montáži a
obsluze se dozvíte další informace!
Označení Svorka
20, 21 Kontrola vinutí motoru
U L1
V L2
W L3
DK Kontrola prostoru motoru
Zem
Označení Svorka
10, 11 Kontrola vinutí motoru
U L1
V L2
W L3
DK Kontrola prostoru motoru
Zem
