PE
U
V
W
M 3~

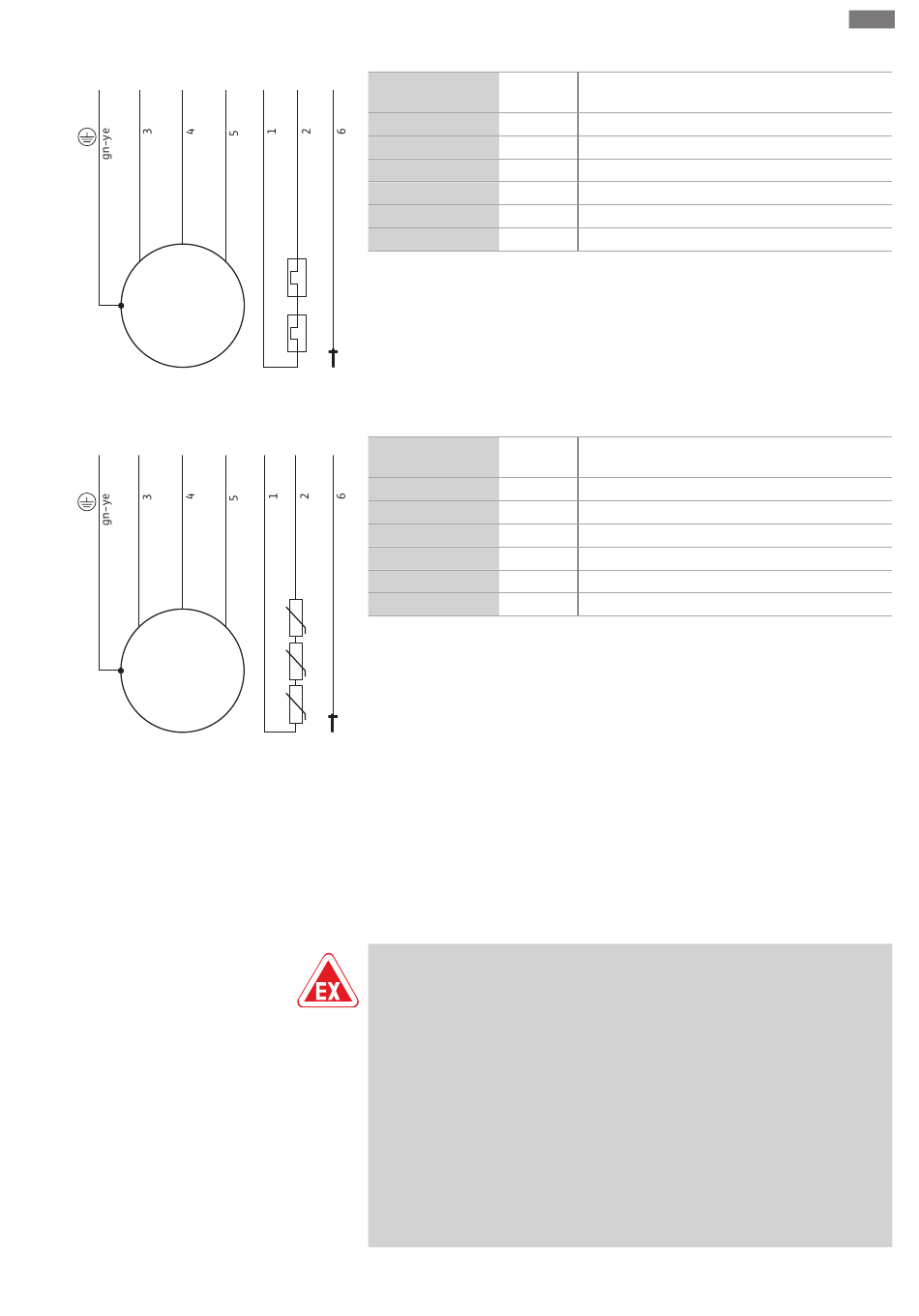

Fig. 8: Csatlakoztatási vázlat: Közvetlen indítás,
bimetál érzékelő
PE
U
V
W
M 3~
Fig. 9: Csatlakoztatási vázlat: Közvetlen indítás,
PTC-jeladó
6.5.5
Felügyeleti berendezések csatla-
koztatása
Beépítési és üzemeltetési utasítás Wilo-Rexa CUT GE
Telepítés és villamos csatlakoztatás
20
21
DK
Ér
1, 2
3
4
5
6
zöld/sárga (gn-ye)
10
11
DK
Ér
1, 2
3
4
5
6
zöld/sárga (gn-ye)
A csatlakoztatással és a felügyeleti berendezések kialakításával kapcsolatos részletes
információk a mellékelt csatlakoztatási vázlatban találhatók. Az elektromos csatlakoz-
tatást mindig elektronikai szakembernek kell kialakítania!
ÉRTESÍTÉS! Az egyes erek jelölése a csatlakoztatási vázlatot követi. Ne csupaszolja
le az ereket! Az erek és a csatlakoztatási vázlat más módon nem feleltethető meg
egymásnak.
VESZÉLY
Robbanásveszély hibás csatlakozás miatt!
A felügyeleti berendezéseket helytelen bekötésekor halálos sérülés veszélye áll fenn
a robbanásveszélyes területen történő alkalmazás esetén! A csatlakoztatást mindig
elektronikai szakembernek kell kialakítania. A robbanásveszélyes területen történő
alkalmazás esetén a következők érvényesek:
• A termikus motorfelügyeletet kiértékelő relével kell csatlakoztatni!
• A hőmérséklet-korlátozás általi lekapcsolást visszakapcsolás-gátlóval kell meg-
valósítani! Kizárólag akkor történhet visszakapcsolás, ha a reteszelésfeloldó
gombot kézzel működtették!
• A külső elektródát (pl. tömítőtér-felügyelet esetén) önbiztosított áramkörrel
rendelkező kiértékelő relével kell csatlakoztatni!
• Vegye figyelembe a jelen beépítési és üzemeltetési utasítás mellékletében lévő,
robbanásvédelemről szóló fejezetében található további információkat is!
Megneve-
Kapocs
zés
20, 21
A motortekercs felügyelete
U
L1
V
L2
W
L3
DK
Motortér-felügyelet
PE
Földelés
Megneve-
Kapocs
zés
10, 11
A motortekercs felügyelete
U
L1
V
L2
W
L3
DK
Motortér-felügyelet
PE
Földelés
hu
1125
