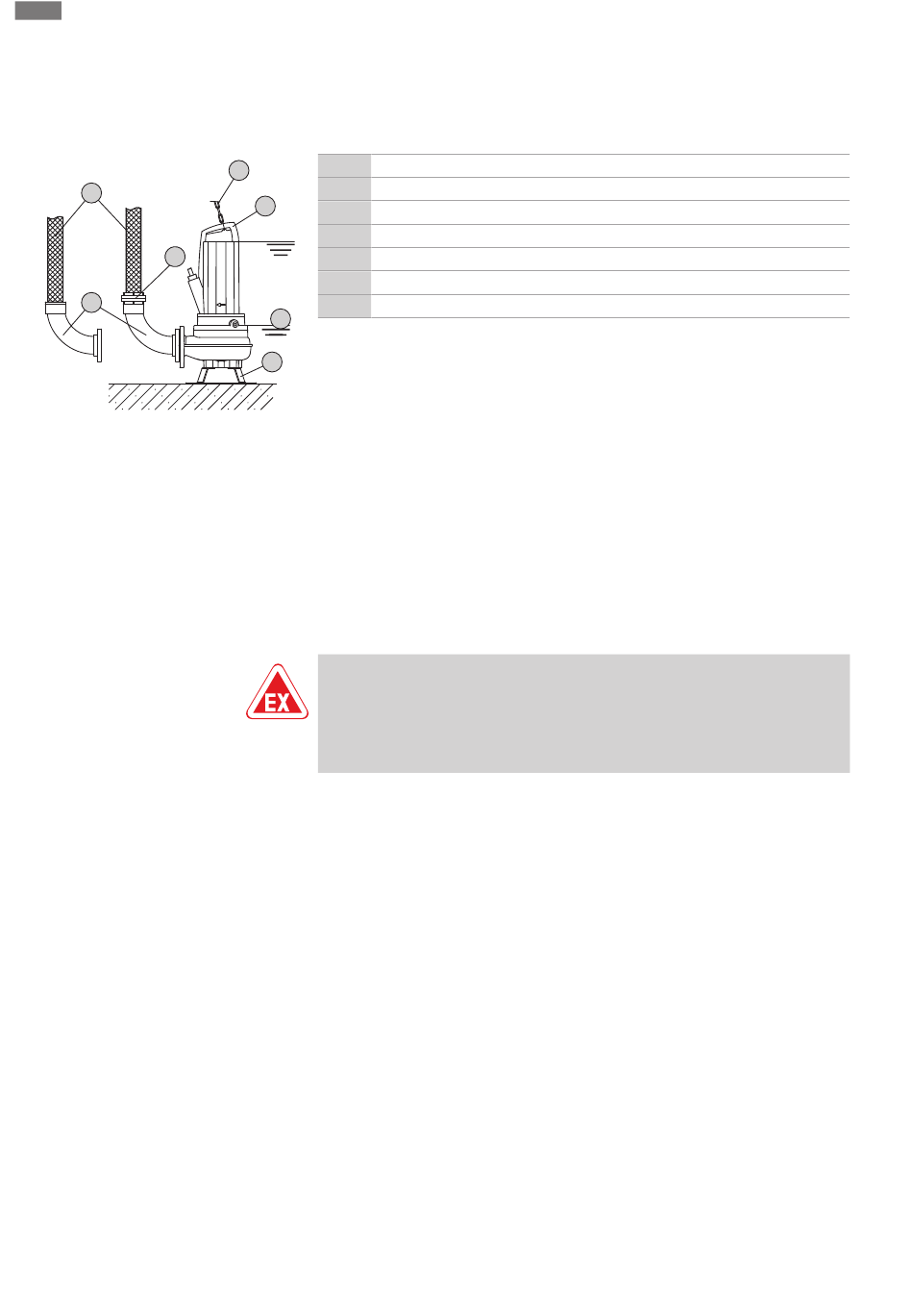

Fig. 6: Instalace do mokrého prostředí,
přenosná
6.4.5
Měření hladiny
6.4.6
Ochrana proti běhu nasucho
1000
Instalace a elektrické připojení
* Provozní režim S3 50 % je přípustný tehdy, když je před opětným zapnutím zajištěno
nezbytné chlazení motoru! Pro zajištění potřebného chlazení musí být motor minimálně
na 1 minutu plně ponořený!
Pracovní kroky
1
Podstavec čerpadla
5
2
Koleno s hadicovým připojením nebo pevná spojka Storz
6
3
Hadicová spojka Storz
S1
4
Tlaková hadice
5
Zvedací prostředek
6
Vázací bod
S*
Provozní režim vynořený: Věnujte pozornost údajům na typovém štítku!
S*
‡
Namontovaný podstavec čerpadla.
‡
1
Připravená přípojka výtlaku: Namontované koleno s hadicovým připojením nebo
koleno se spojkou Storz.
1. Zvedací prostředek upevněte k čerpadlu pomocí závěsu vázacího bodu.
2. Čerpadlo nadzvedněte a pomalu jej postavte na zamýšlené pracovní místo (šachta,
výkop).
3. Čerpadlo umístěte na pevný podklad. UPOZORNĚNÍ! Je nutné zabránit proboření!
4. Položte tlakovou hadici a na příslušném místě ji připevněte (např. na odtoku).
NEBEZPEČÍ! Nekontrolovanou separací, resp. vymrštěním tlakové hadice může
dojít k (těžkému) poranění! Tlakovou hadici na výtoku bezpečně upevněte.
5. Proveďte odbornou instalaci přívodního elektrického vedení.
UPOZORNĚNÍ! Nepoškoďte přívodní elektrické vedení!
▶ Čerpadlo je nainstalováno, elektrikář může provést připojení do elektrické sítě.
NEBEZPEČÍ
Při chybné instalaci hrozí nebezpečí výbuchu!
Pokud se měření hladiny instaluje v oblasti ohrožené výbuchem, signální čidla
připojte přes Ex-oddělovací relé nebo Zenerovu bariéru. Při nesprávném připojení
hrozí nebezpečí výbuchu! Zajistěte, aby připojení realizoval kvalifikovaný elektrikář.
Měřením hladiny se zjistí aktuální stavy naplnění a čerpadlo se zapíná a vypíná
automaticky v závislosti na těchto stavech. Zjištění aktuální hladiny se provádí pomocí
různých typů senzorů (plovákového spínače, tlakového nebo ultrazvukového měření
nebo elektrod). Při použití měření hladiny dodržte následující body:
▪ Plovákový spínač se může volně pohybovat!
▪ Minimální přípustná hladina vody nesmí být podkročena!
▪ Nesmí být nikdy překročena maximální četnost spínání!
▪ Při silně kolísající hladině je doporučeno měření hladiny prostřednictvím dvou měřicích
bodů. Tím lze docílit větších spínacích rozdílů.
Ochrana proti běhu nasucho musí zabránit chodu čerpadla na sucho a průniku vzduchu
do hydrauliky. Za tímto účelem musí být pomocí signálního čidla kontrolována
minimální přípustná hladina. Jakmile je dosaženo stanovené mezní hodnoty, musí dojít
k vypnutí čerpadla spolu s odpovídajícím hlášením. Ochrana proti běhu nasucho může
rozšířit stávající měření hladiny o dodatečný měřicí bod nebo může pracovat jako
samostatné vypínací zařízení. V závislosti na bezpečnosti provozu zařízení může být
opětné zapínání čerpadla automatické nebo manuální. Pro optimální provozní
spolehlivost proto doporučujeme instalaci ochrany proti běhu nasucho.
