4
3
2
1

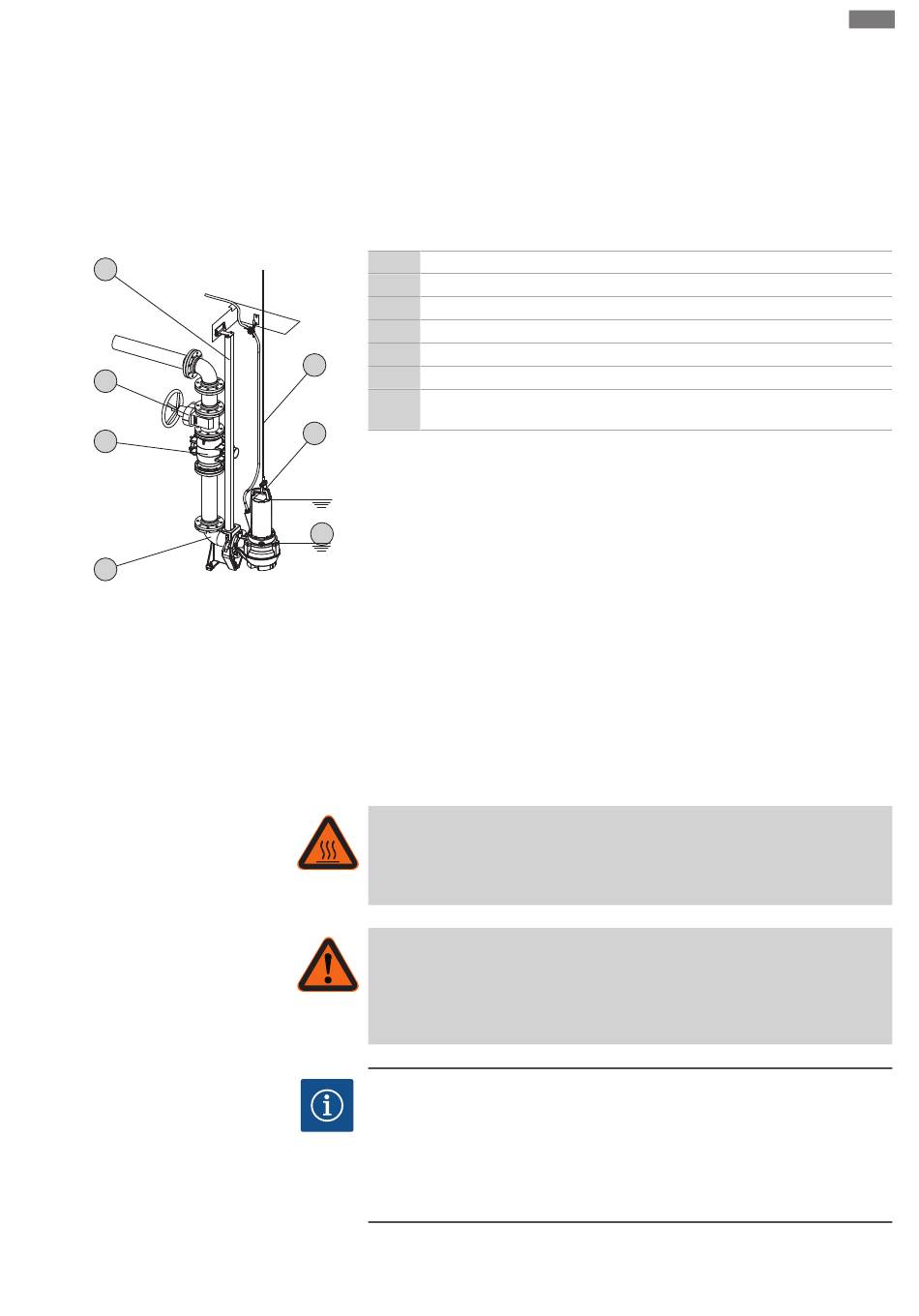

Fig. 5: Natte opstelling, stationair
6.4.4 Mobiele natte opstelling
Inbouw- en bedieningsvoorschriften Wilo-Rexa CUT GE
Installatie en elektrische aansluiting
zuigzijde wordt de pomp aangesloten. Het aangesloten leidingsysteem moet zelfdra-
gend zijn. De inhanginrichting mag het leidingsysteem niet ondersteunen!
VOORZICHTIG! Als de motor tijdens het bedrijf boven water komt, moet de bedrijfs-
situatie voor niet-ondergedompeld bedrijf (S2-30, S3 25 %*) worden gevolgd!
* Als voorafgaand aan het opnieuw inschakelen de vereiste koeling van de motor is ge-
garandeerd, is de bedrijfssituatie S3 50 % toegestaan! De motor moet gedurende ten
minste 1 min volledig zijn ondergedompeld, om de vereiste koeling te garanderen!
Stappen
1 Inhanginrichting
2 Terugslagklep
3 Afsluitkraan
4 Geleidebuizen (niet inbegrepen)
5 Hijsmiddel
5
6 Bevestigingspunt voor hijsmiddel
Bedrijfssituatie niet-ondergedompeld: neem informatie op het typeplaatje in
S*
acht!
6
‡
De bedrijfsruimte/opstellingsplaats is voorbereid voor de installatie.
‡
De inhanginrichting en het leidingsysteem zijn geïnstalleerd.
S1
‡
De pomp is voorbereid voor het bedrijf aan de inhanginrichting.
1. Bevestig het hijsmiddel met een harp aan het bevestigingspunt op de pomp.
S*
2. Hijs de pomp op, draai deze boven de pompputopening en laat de geleideklauw
langzaam op de geleidebuis zakken.
3. Laat de pomp zakken totdat deze contact maakt met de inhanginrichting en auto-
matisch wordt gekoppeld. VOORZICHTIG! Houd de spanningskabels enigszins op
spanning tijdens het neerlaten van de pomp!
4. Maak het bevestigingsmiddel los van het hijsmiddel en borg het aan de pompput-
uitgang tegen vallen.
5. Laat de spanningskabels door een elektromonteur in de pompput installeren en op
een vakkundige wijze uit de pompput naar buiten voeren.
▶ De pomp is geïnstalleerd; nu kan de elektromonteur de elektrische voeding aan-
sluiten.
WAARSCHUWING
Gevaar voor verbranding aan hete oppervlakken!
Het motorhuis kan tijdens het bedrijf heet worden. Er bestaat gevaar voor brand-
wonden. Laat de pomp na het uitschakelen afkoelen tot de omgevingstemperatuur!
WAARSCHUWING
Afscheuren van de drukslang!
Door het afscheuren of wegslaan van de drukslang kan er (ernstig) letsel ontstaan.
Bevestig de drukslang op een veilige wijze op de uitlaatopening! Voorkom het knik-
ken van de drukslang.
LET OP
Transportproblemen door te laag waterpeil
Wanneer het debiet van het medium te ver daalt, kan de transportstroom worden
onderbroken. Verder kunnen er luchtbuffers in het hydraulisch systeem ontstaan, die
ervoor kunnen zorgen dat de installatie zich niet conform de voorschriften gedraagt.
Het toegestane minimumwaterniveau is gelijk aan de bovenkant van het hydrauli-
sche huis!
