6.5.2.1 Comprobación de la resistencia de
aislamiento del bobinado del mo-
tor
6.5.2.2 Comprobación de la resistencia
del sensor de temperatura
6.5.2.3 Comprobación de la resistencia
del electrodo externo para el con-
trol de la sección impermeable
6.5.3 Conexión del motor de corriente
alterna
PE N L
C
r
M 1~

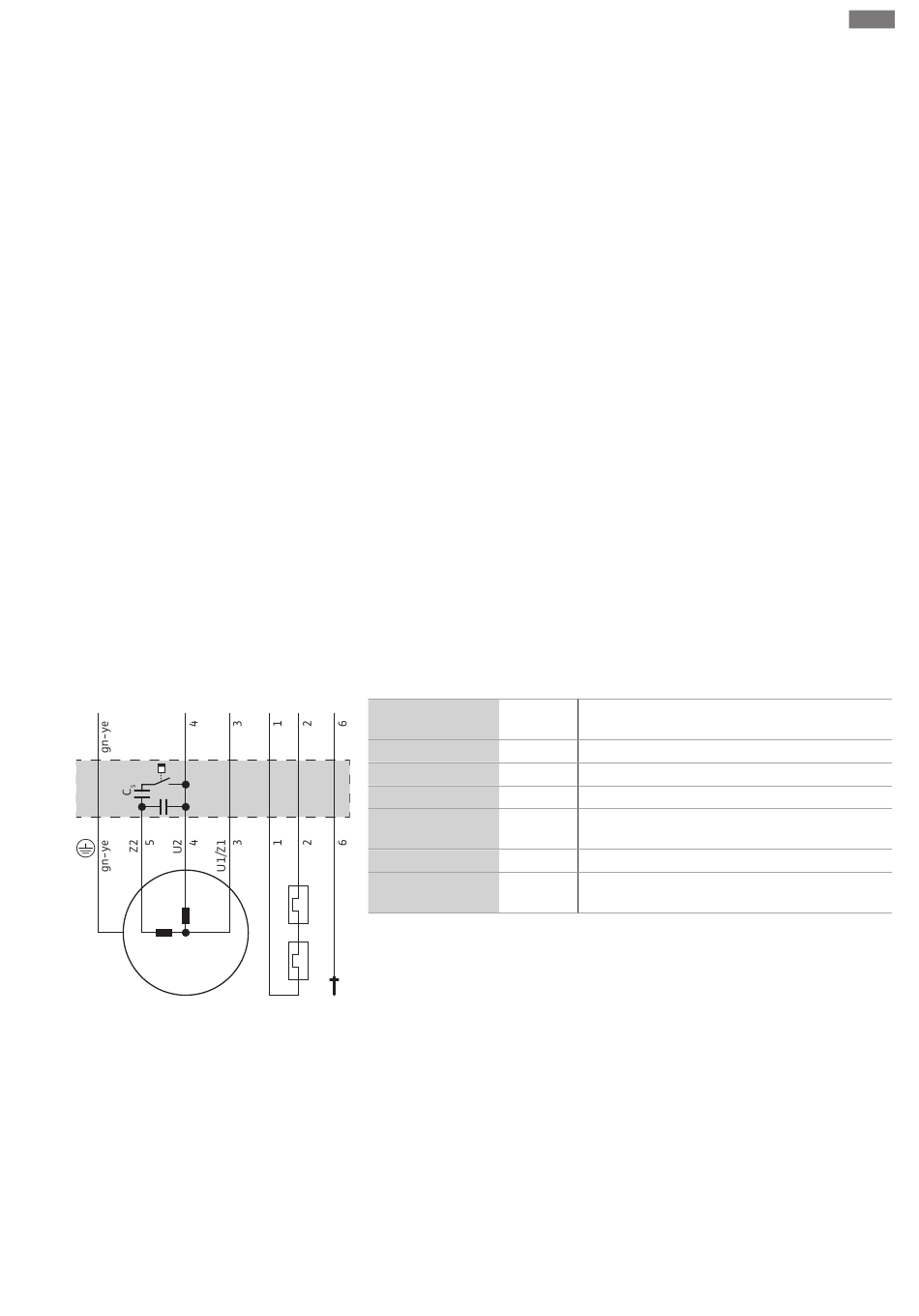

Fig. 7: Esquema de conexión del motor de co-
rriente alterna
6.5.4 Conexión del motor de corriente
trifásica
Instrucciones de instalación y funcionamiento Wilo-Rexa CUT GE
Instalación y conexión eléctrica
▪ Compruebe la resistencia de aislamiento de la bobina del motor.
▪ compruebe la resistencia del sensor de temperatura.
▪ Compruebe la resistencia del electrodo de varilla (disponible opcionalmente).
Si los valores medidos divergen de las especificaciones:
▪ Ha penetrado humedad en el motor o el cable de conexión.
▪ El dispositivo de vigilancia está defectuoso.
En caso de fallo, póngase en contacto con el servicio técnico.
Mida la resistencia de aislamiento con un comprobador de aislamiento (tensión conti-
nua de medición = 1000 V). Se deben respetar los siguientes valores:
▪ Para la puesta en marcha inicial: la resistencia de aislamiento no debe ser inferior a
20 MΩ.
▪ Para otras mediciones: el valor debe ser superior a 2 MΩ.
La resistencia del sensor de temperatura se debe medir con un ohmímetro. Se deben
respetar los siguientes valores de medición:
▪ Sensor bimetálico: valor de medición = 0 ohmios (paso).
▪ Sensor PTC (posistor): valor de medición en función del número de sensores montados.
El sensor PTC dispone de una resistencia al frío de entre 20 y 100 ohmios.
– Con tres sensores en serie, el valor de medición se encuentra entre 60 y 300 ohmios.
– Con cuatro sensores en serie, el valor de medición se encuentra entre 80 y 400 oh-
mios.
La resistencia del electrodo se debe medir con un ohmímetro. El valor medido debe ten-
der a «infinito». Con los valores ≤ 30 kiloohmios hay agua en el aceite, realizar un cam-
bio de aceite.
La ejecución de corriente alterna está equipada con extremos de cable libres. La cone-
xión a la red eléctrica se establece conectando el cable de entrada de corriente en el
cuadro. Confiar siempre la conexión a un electricista especializado.
¡AVISO! Cada hilo está denominado conforme al esquema de conexión. No cortar los
hilos. No existe otra asignación entre la denominación de los hilos y el esquema de
conexión.
20 21 DK
Hilo
1, 2
3
4
5
6
Verde/amarillo (gn-
ye)
La ejecución de corriente trifásica está equipada con extremos de cable libres. La cone-
xión a la red eléctrica se establece conectando el cable de entrada de corriente en el
cuadro. Confiar siempre la conexión eléctrica a un electricista especializado.
Para que el sentido de giro sea correcto, debe estar disponible un campo giratorio hacia
la derecha.
¡AVISO! Cada hilo está denominado conforme al esquema de conexión. No cortar los
hilos. No existe otra asignación entre la denominación de los hilos y el esquema de
conexión.
Denomina- Borne
ción
20, 21 Vigilancia de bobina del motor
U1/Z1 L
U2 N
Z2 Conexión del condensador de arranque y de servi-
cio
DK Vigilancia del compartimento del motor
PE Tierra
es
