6.5.2.3
Kontroller motstanden til den
eksterne elektroden for
tetningskammerovervåkning
6.5.3
Tilkobling vekselstrømsmotor
PE
N
L
C
r
M 1~

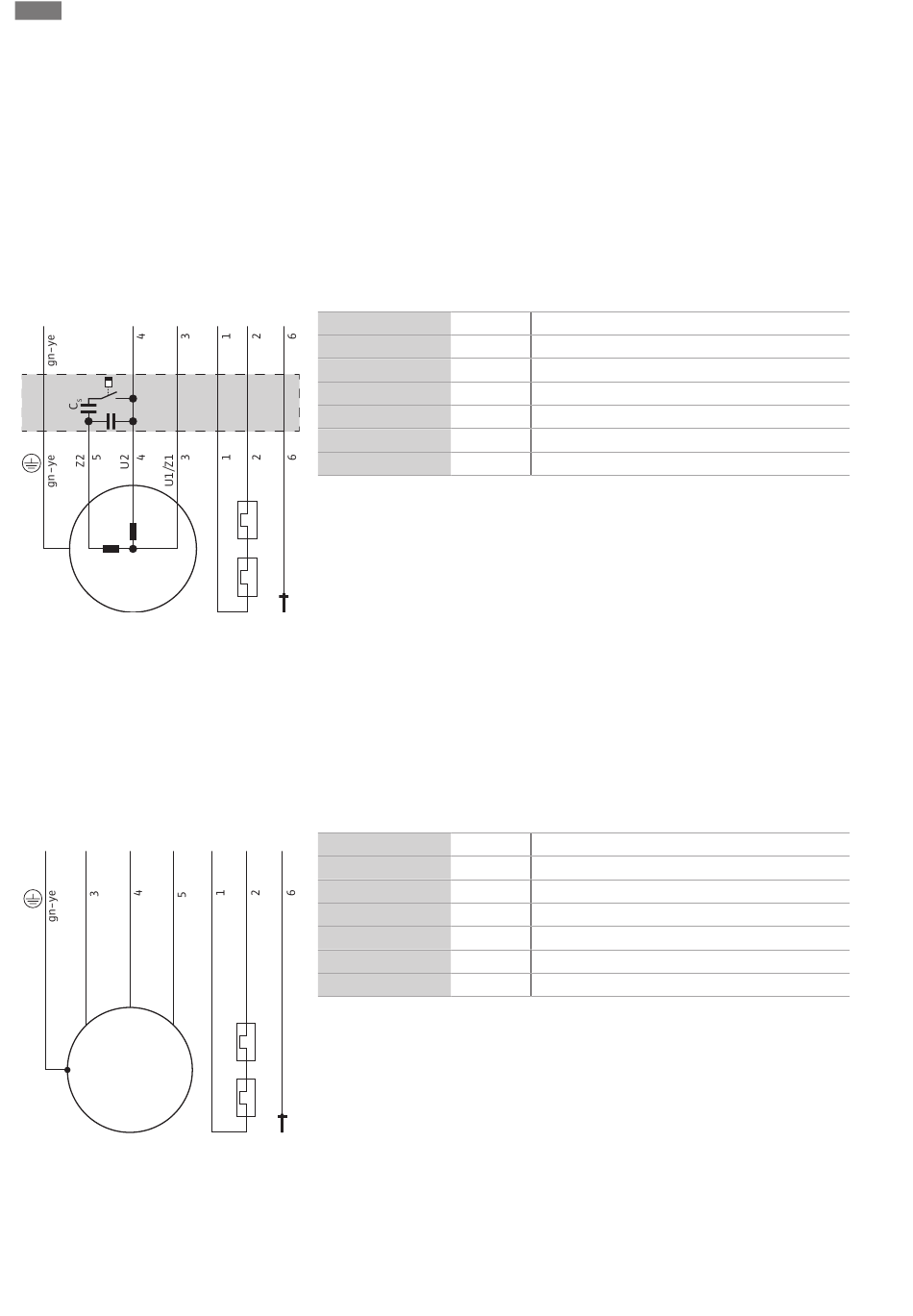

Fig. 7: Koblingsskjema vekselstrømsmotor
6.5.4
Tilkobling
trefasevekselstrømmotor
PE
U
V
W
M 3~
Fig. 8: Koblingsskjema: Direktestart,
bimetallføler
550
Installasjon og elektrisk tilkobling
– Ved tre sensorer i serie ligger måleverdien mellom 60 og 300 ohm.
– Ved fire sensorer i serie ligger måleverdien mellom 80 og 400 ohm.
Mål elektrodens motstand med et ohmmeter. Den målte verdien må gå mot «uendelig».
Ved verdier ≤ 30 kOhm befinner det seg vann i oljen, skift olje!
Vekselstrømsutførelsen er utstyrt med frie kabelender. Kobles til strømnettet ved at de
kobles til i strømtilførselsledningen i styreskapet. Elektrisk forbindelse skal alltid
utføres av en elektriker!
LES DETTE! De enkelte lederne er merket iht. koblingsskjemaet. Ikke kutt over
lederne! Det finnes ingen ytterligere tilordning mellom lederbetegnelse og
koblingsskjema.
20
21
DK
Leder
1, 2
3
4
5
6
Grønn/gul (gn-ye)
Trefasevekselstrømsutførelsen er utstyrt med en fri kabelende. Kobles til strømnettet
ved at de kobles til i strømtilførselsledningen i styreskapet. Elektrisk forbindelse skal
alltid utføres av en elektriker!
For riktig rotasjonsretning må det finnes et dreiefelt som dreies mot høyre.
LES DETTE! De enkelte lederne er merket iht. koblingsskjemaet. Ikke kutt over
lederne! Det finnes ingen ytterligere tilordning mellom lederbetegnelse og
koblingsskjema.
20
21
DK
Leder
1, 2
3
4
5
6
Grønn/gul (gn-ye)
Betegnelse Klemme
20, 21
Overvåkning motorvikling
U1/Z1
L
U2
N
Z2
Tilkobling, start- og driftskondensator
DK
Overvåkning motorrom
PE
Jord
Betegnelse Klemme
20, 21
Overvåkning motorvikling
U
L1
V
L2
W
L3
DK
Overvåkning motorrom
PE
Jord
