lt
PE
U
V
W
M 3~

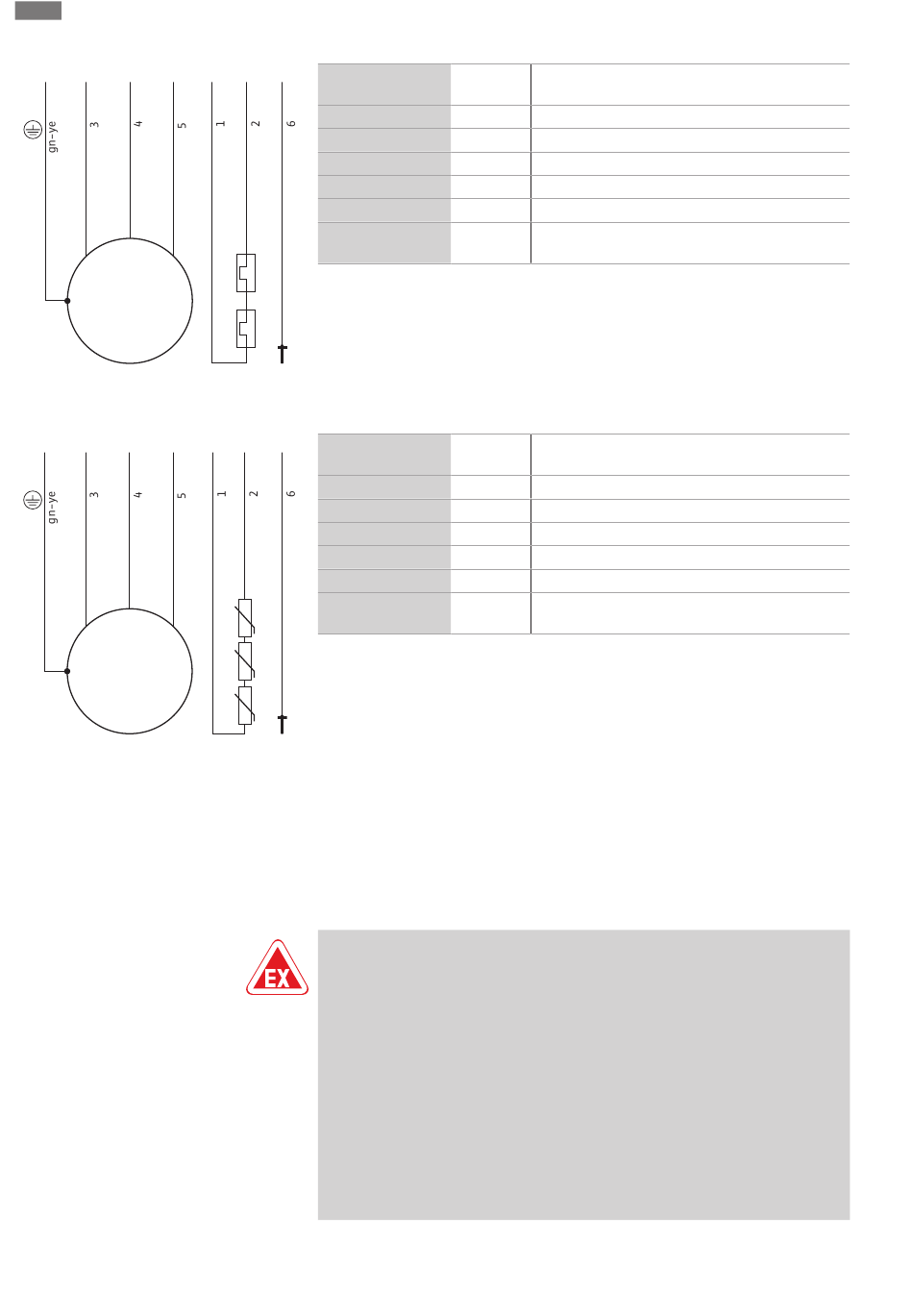

Fig. 8: Prijungimo schema: Tiesioginis
paleidimas, bimetalinė juostelė
PE
U
V
W
M 3~
Fig. 9: Prijungimo schema: Tiesioginis
paleidimas, PTC jutiklis
6.5.5
Kontrolės įtaisų prijungimas
470
Instaliacija ir prijungimas prie elektros tinklo
20
21
DK
Gysla
1, 2
3
4
5
6
Žalias / geltonas
(gn-ye)
10
11
DK
Gysla
1, 2
3
4
5
6
Žalias / geltonas
(gn-ye)
Tikslią informaciją apie kontrolinių įrenginių prijungimą ir versiją rasite pridedamoje
prijungimo schemoje. Prijungti elektrą visuomet turi kvalifikuotas elektrikas!
PRANEŠIMAS! Atskiros gyslos atitinkamai paženklintos pagal prijungimo schemą.
Nenukirpkite gyslų! Daugiau atitikimų tarp laidų parametrų ir prijungimo schemos
nėra.
PAVOJUS
Sprogimo pavojus dėl netinkamo prijungimo!
Jei apsauginiai įrenginiai prijungti netinkamai, tai sprogiose aplinkose kyla mirtino
sužeidimo rizika dėl sprogimo! Prijungimo darbus visuomet turi atlikti kvalifikuotas
elektrikas. Naudojant sprogiose atmosferose, būtina laikytis tokių taisyklių:
• Terminę variklio kontrolę reikia prijungti per vertinimo relę!
• Jeigu įrenginys išjungiamas temperatūros ribotuvu, būtinas kartotinio įjungimo
blokavimas! Vėl įjungti turi būti galima tik tada, kai rankiniu būdu
paspaudžiamas atblokavimo mygtukas!
• Išorinį elektrodą (pvz., riebokšlio dėžės kontrolės įrenginį) prijunkite per
vertinimo relę prie saugios srovės grandinės!
• Atkreipkite dėmesį į kitą šios montavimo ir naudojimo instrukcijos priedo
skyriuje „Apsauga nuo sprogimo" pateiktą informaciją!
Kontrolinių įrenginių apžvalga:
Pavadinima
Gnybtas
s
20, 21
Variklio apvijų kontrolė
U
L1
V
L2
W
L3
DK
Variklio skyriaus kontrolė
PE
Įžeminimas
Pavadinima
Gnybtas
s
10, 11
Variklio apvijų kontrolė
U
L1
V
L2
W
L3
DK
Variklio skyriaus kontrolė
PE
Įžeminimas
WILO SE 2019-02
