pt
PE
U
V
W
M 3~

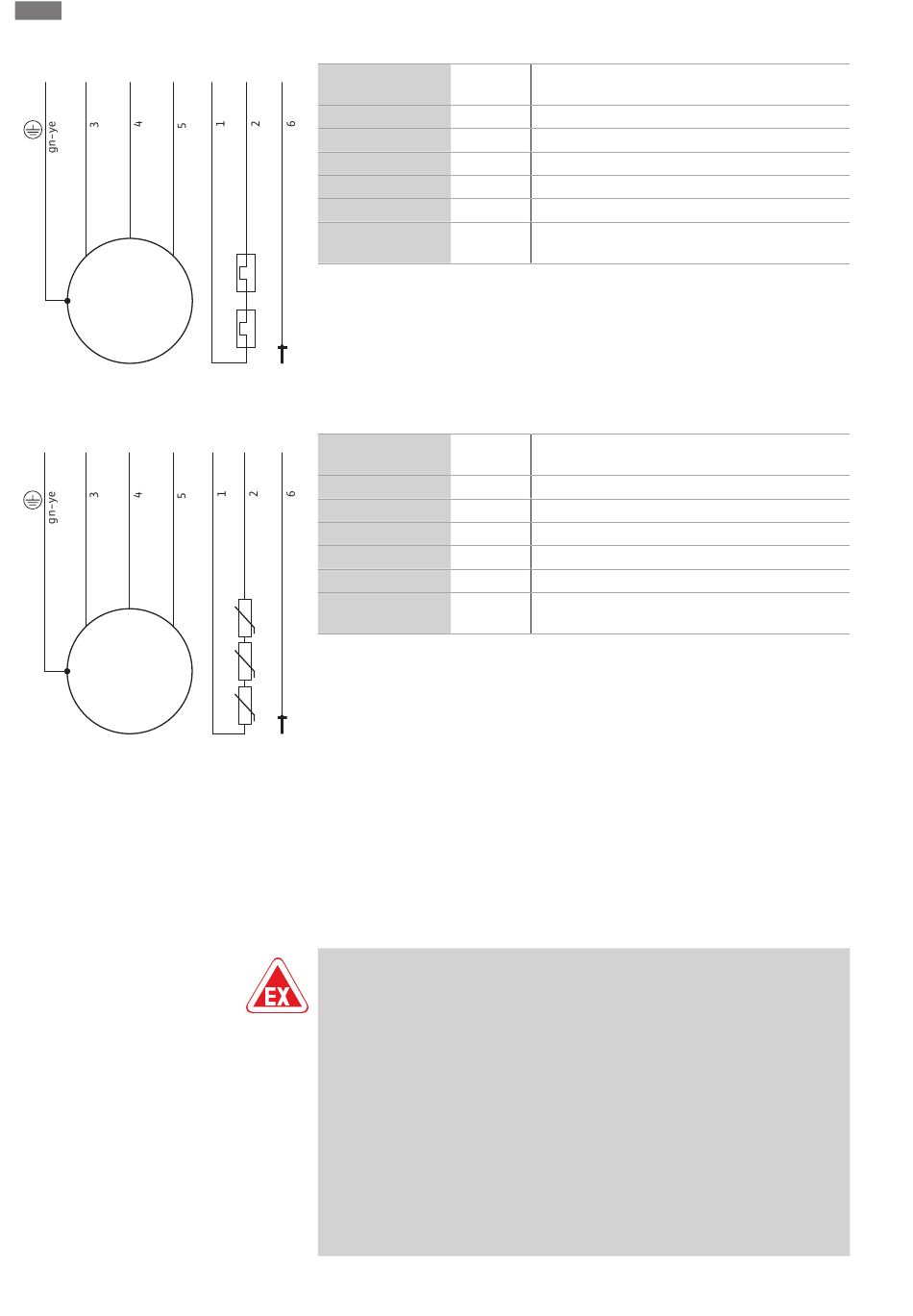

Fig. 8: Esquema de ligações: Arranque direto,
sensor bimetálico
PE
U
V
W
M 3~
Fig. 9: Esquema de ligações: Arranque direto,
sensor PTC
6.5.5
Ligação dos dispositivos de
monitorização
634
Instalação e ligação elétrica
20
21
DK
Fio
1, 2
3
4
5
6
Verde/amarelo (gn-
ye)
10
11
DK
Fio
1, 2
3
4
5
6
Verde/amarelo (gn-
ye)
Consultar as informações detalhadas sobre a ligação e a versão dos dispositivos de
monitorização no esquema de ligações fornecido. Mandar efetuar a ligação sempre por
um eletricista!
AVISO! Os diversos fios estão designados conforme o esquema de ligações. Não
cortar os fios! Não existe mais nenhuma correlação entre a designação dos fios e o
esquema de ligações.
PERIGO
Perigo de explosão devido a ligação incorreta!
Se os dispositivos de monitorização não forem ligados corretamente, existe perigo
de morte por explosão em áreas com risco de explosão! Mandar efetuar a ligação
sempre por um eletricista. Durante a utilização em áreas com risco de explosão,
aplica-se o seguinte:
• Ligar a monitorização térmica do motor através de um relé de aproveitamento!
• A desativação através do limitador de temperatura tem de ser realizada com um
bloqueio de reativação! O reinício automático só deverá ser possível depois de
ser premida manualmente a tecla de desbloqueio!
• Ligar o elétrodo externo (por exemplo, monitorização da vedação) através de
um relé de aproveitamento com circuito elétrico intrinsecamente seguro!
• Observar as informações adicionais no capítulo sobre a proteção antideflagrante
no anexo deste manual de instalação e funcionamento!
Designaçã
Terminal
o
20, 21
Monitorização da bobinagem do motor
U
L1
V
L2
W
L3
DK
Monitorização do compartimento do motor
PE
Terra
Designaçã
Terminal
o
10, 11
Monitorização da bobinagem do motor
U
L1
V
L2
W
L3
DK
Monitorização do compartimento do motor
PE
Terra
WILO SE 2019-02
