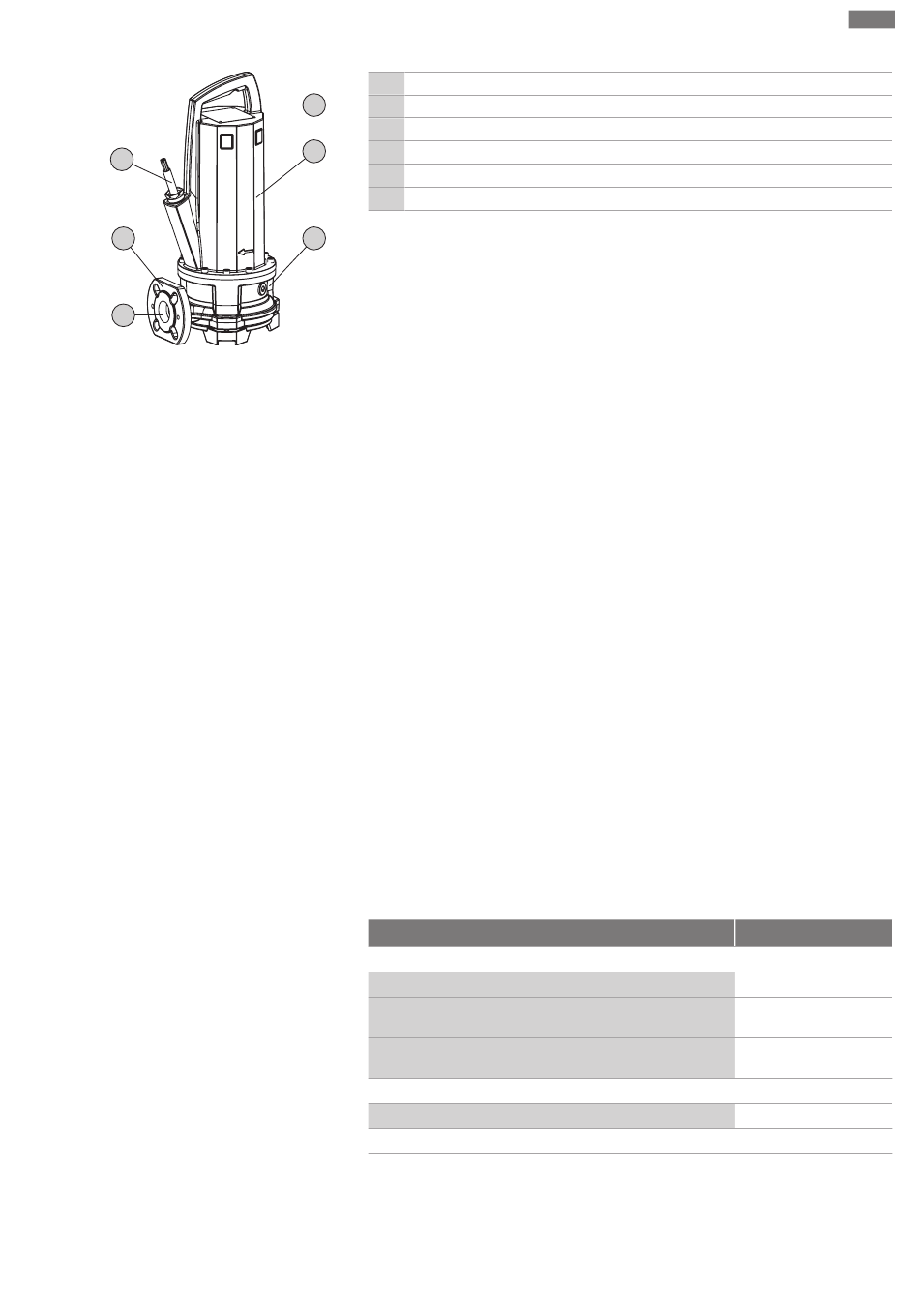

Fig. 1: Prezentare generală
4.1.1 Sistem hidraulic
4.1.2 Motor
4.1.3 Etanșare
4.1.4 Material
4.2 Dispozitive de supraveghere
Instrucţiuni de montaj şi exploatare Wilo-Rexa CUT GE
Descrierea produsului
1 Mâner/punct de prindere
1
2 Carcasa motorului
3 Carcasă cu etanșare
2
4 Racord de refulare
5 Carcasă sistem hidraulic
6 Cablu de alimentare
3
Element hidraulic centrifug cu tocător montat în amonte. Tocătorul fărâmițează
amestecurile tocabile pentru transportul într-o conductă de refulare 1¼" sau mai mare.
Racordul pe refulare este executat ca racord orizontal cu flanșă.
Sistemul hidraulic nu este autoamorsant, adică fluidul pompat trebuie alimentat
independent sau cu presiune la intrare.
Ca mecanism de acționare se utilizează motoare cu răcire la suprafață în versiunea cu
curent trifazat. Răcirea este efectuată prin intermediul fluidului pompat din jur. Pierderi
de căldură care au loc prin intermediul carcasei motorului direct în fluidul pompat sau în
aerul din jur. Motorul poate să fie scos din apă în timpul funcționării. Cablul de
conectare este turnat longitudinal etanș și are terminațiile libere.
Etanșarea la fluidul pompat și la compartimentul motorului se realizează prin două
etanșări mecanice. Camera de etanșare dintre etanșările mecanice este umplută cu ulei
alb medicinal.
▪ Carcasa pompei: EN-GJL-250 (ASTM A48 Class 35/40B)
▪ Rotor hidraulic: EN-GJL-250 (ASTM A48 Class 35/40B) sau EN-GJS-500-7
(ASTM A536 70-50-05)
▪ Tocător: Abrasit/1.4034 (AISI 420C)
▪ Carcasa motorului: EN-GJL-250 (ASTM A48 Class 35/40B)
▪ Arbore: 1.4401 (AISI 316)
▪ Etanșare, pe partea motorului: C/MgSiO
▪ Etanșare, pe partea fluidului: SiC/SiC
▪ Etanșare statică: NBR (Nitril)
Prezentarea generală a dispozitivelor de monitorizare:
Dispozitive de monitorizare interne
Compartimentul motorului
Bobinajul motorului: Limitator de temperatură
(monitorizarea temperaturii cu 1 circuit)
Bobinajul motorului: Regulator de temperatură
(monitorizarea temperaturii cu 2 circuite)
Dispozitive de monitorizare externe
Camera de etanșare
Legendă: − = nu este disponibil/posibil, o = opțional, • = pentru producția de serie
Toate dispozitivele de monitorizare existente trebuie întotdeauna racordate!
Supravegherea compartimentului motorului
Supravegherea compartimentului motorului protejează bobinajul motorului împotriva
scurtcircuitării. Sesizarea umidității se realizează cu ajutorul unui electrod.
