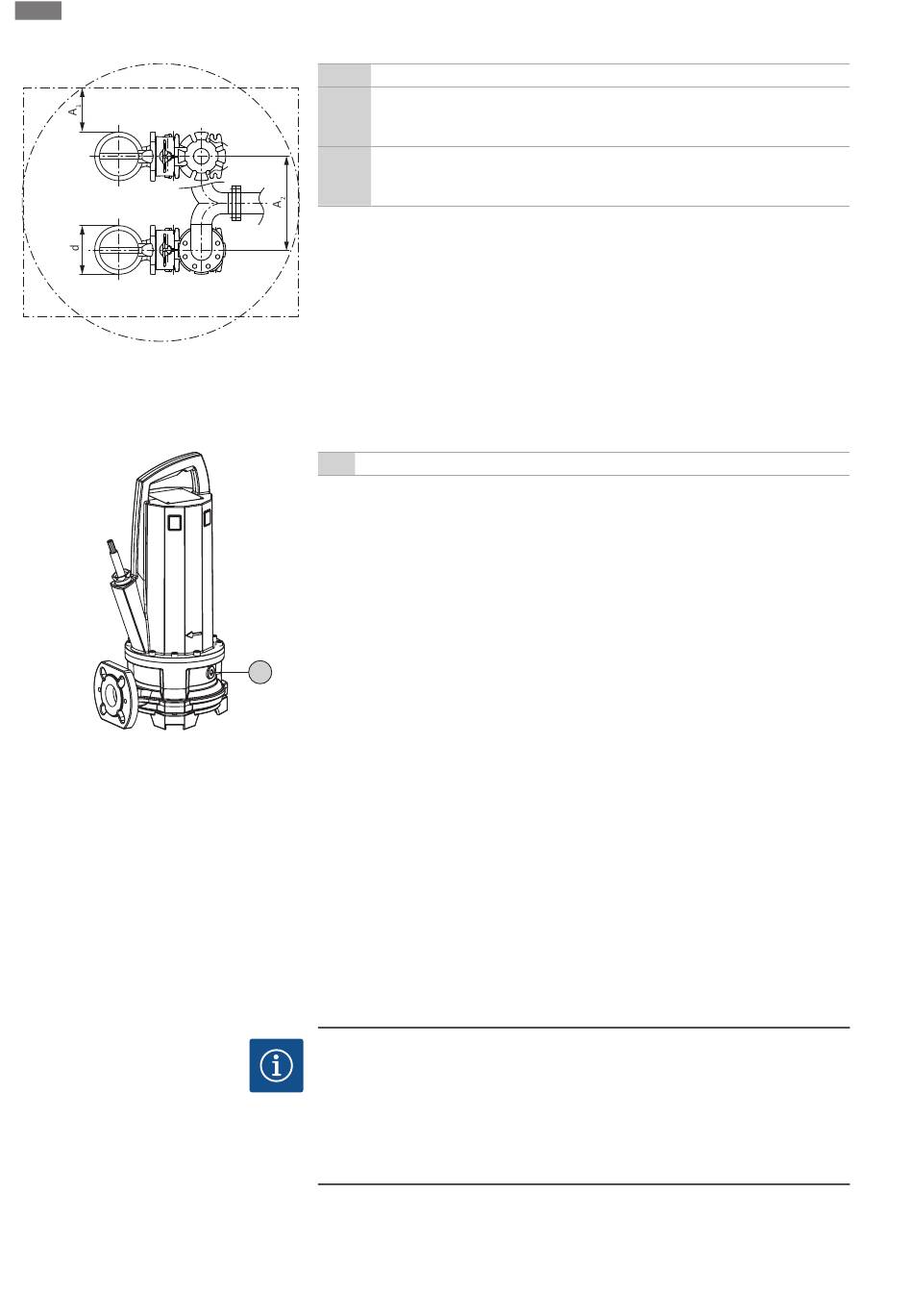

Fig. 3: Minimumafstanden
6.4.2
Onderhoudswerkzaamheden
Fig. 4: Oliepeil
6.4.3
Stationaire natte opstelling
506
Installatie en elektrische aansluiting
d
Diameter hydraulisch huis
Minimale afstand tot de wand:
A
- Wisselbedrijf: min. 0,3 × d
1
- Parallel bedrijf: min. 1 × d
Afstand persleidingen
A
- Wisselbedrijf: min. 1,5 x d
2
- Parallel bedrijf: min. 2 x d
Na een opslagtijd van meer dan 6 maanden moet, voorafgaand aan de montage, de olie
in de afdichtingsruimte worden gecontroleerd:
+/-
Sluitplug afdichtingsruimte
‡
De pomp is niet gemonteerd.
‡
De pomp is niet aangesloten op het elektriciteitsnet.
‡
De beschermingsuitrusting wordt gebruikt!
1. Plaats de pomp horizontaal op een stevige ondergrond. De sluitplug wijst omhoog.
WAARSCHUWING! Beknellingsgevaar voor handen. Zorg ervoor dat de pomp
niet kan omvallen of wegglijden!
2. Schroef de sluitplug eruit.
3. Plaats een geschikt reservoir om de bedrijfsstof in op te vangen.
+/-
4. Bedrijfsstof aftappen: draai de pomp zo, dat de opening omlaag wijst.
5. Bedrijfsstof controleren:
⇒ Als de bedrijfsstof helder is, kan deze opnieuw worden gebruikt.
⇒ Als de bedrijfsstof vervuild (zwart) is, moet er nieuwe bedrijfsstof worden ge-
bruikt. De oude bedrijfsstof moet conform de lokale voorschriften worden af-
gevoerd!
⇒ Mochten er in de bedrijfsstof metaalspanen aanwezig zijn, moet contact wor-
den opgenomen met de servicedienst!
6. Bedrijfsstof vullen: draai de pomp zo, dat de opening naar boven wijst. Vul de be-
drijfsstof in de opening.
⇒ De opgegeven bedrijfsstofsoort en -hoeveelheid moeten worden aangehou-
den! Als een bedrijfsstof opnieuw wordt gebruikt, moet ook de hoeveelheid
worden gecontroleerd en indien van toepassing worden aangepast!
7. Sluitplug reinigen, van een nieuwe dichtingsring voorzien en er weer indraaien.
Max. aandraaimoment: 8 Nm (5,9 ft·lb)!
LET OP
Transportproblemen door te laag waterpeil
Wanneer het debiet van het medium te ver daalt, kan de transportstroom worden
onderbroken. Verder kunnen er luchtbuffers in het hydraulisch systeem ontstaan, die
ervoor kunnen zorgen dat de installatie zich niet conform de voorschriften gedraagt.
Het toegestane minimumwaterniveau is gelijk aan de bovenkant van het hydrauli-
sche huis!
Bij de natte opstelling wordt de pomp in het te transporteren medium geïnstalleerd.
Hiervoor moet in de pompput een inhanginrichting zijn geïnstalleerd. Het leidingsys-
teem op locatie wordt aan de perszijde van de inhanginrichting aangesloten, aan de
