Justering av skärverket
2
1

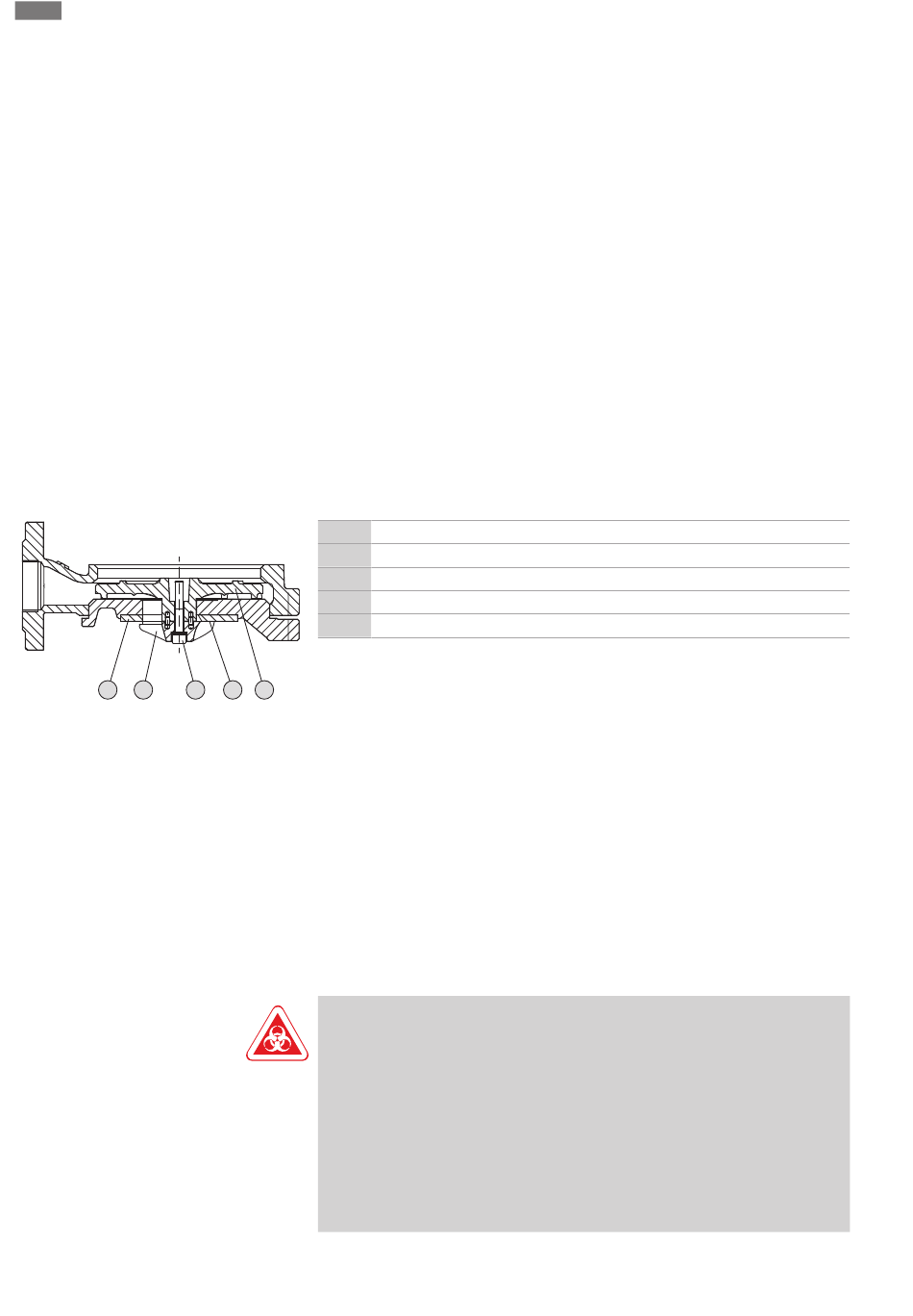

Fig. 11: Inställning av skärspalt
10
Problem, orsaker och åtgärder
772
Problem, orsaker och åtgärder
Flytande skruvsäkring
För flytande skruvsäkring används medelfasta skruvsäkringar (t.ex. Loctite 243). Dessa
skruvsäkringar går att lossa med ökad kraftinsats. Om skruvsäkringen inte lossnar
måste förbindelsen värmas upp till ca 300 °C (572 °F). Rengör komponenterna grundligt
efter demontering.
Mekanisk skruvsäkring
Den mekaniska skruvsäkringen består av två Nord-Lock-kilsäkringsbrickor. Säkringen i
skruvförbandet fungerar här genom klämkraft. Nord-Lock-säkringen får endast
användas med Geomet-belagda skruvar i hållfasthetsklass 10.9. Användning med
rostfria skruvar är förbjuden!
▪ Justera skärspalten.
Spalten mellan skärplattan och eggen ska vara ca 0,1 – 0,2 mm (0,004 – 0,008 in).
Skärspalten ställs in med balanseringsbrickor mellan eggen och pumphjulet. Om spalten
blir för stor minskar skäreffekten och stopp bildas. I så fall måste spalten justeras.
Nödvändiga verktyg
▪ Momentnyckel med insexinsats storlek 5
▪ Insexnyckel storlek 5
▪ Lämpligt hjälpmedel för att fästa den roterande eggen
Arbetssteg
1
2
3
4
5
‡
Använd skyddsutrustning
‡
5
Pumpen har rengjorts och ev. desinficerats
4
3
‡
Nödvändiga verktyg finns redo
1. Fäst eggen med lämpliga hjälpmedel.
2. Skruva ur eggens fästskruv. VARNING! Risk för skärsår! Eggen har vassa kanter.
Använd lämpliga skyddshandskar.
3. Dra av eggen.
4. Ställ in spalten så att den är 0,1 – 0,2 mm (0,004 – 0,008 in) genom att ta bort eller
lägga till balanseringsbrickor. Varning: OBS! Eggen får inte gå emot skärplattan.
5. Sätt på eggen igen.
6. Skruva i fästskruven. Max. åtdragmoment: 37 Nm (27 ft·lb)
7. Mät spalten och upprepa om det behövs.
FARA
Fara på grund av hälsofarliga media!
Vid pumpar i hälsofarliga media kan livsfara uppstå! Använd följande
skyddsutrustning under arbetena:
• Slutna skyddsglasögon
• Munskydd
• Skyddshandskar
⇒ Den uppräknade utrustningen täcker endast minimikraven. Observera
Egg
Skärplatta
Balanseringsbrickor
Fästskruv
Pumphjul
anvisningarna i arbetsreglerna! Den driftansvarige måste se till att
personalen har fått tillgång till och har läst arbetsreglerna!
